原创 【意法半导体 STM32 WL55】5、IIC的应用

IIC作为一种常用的串行接口，广泛应用于传感器驱动等领域。本次项目利用IIC接口驱动一款Seeed品牌的小型OLED显示模块，该模块具备128x64像素的分辨率及0.96英寸的屏幕尺寸，属于单色显示范畴，并采用SSD1315作为驱动芯片（尽管SSD1306更常见）。OLED的发光原理与LCD截然不同，需经过初始化流程方可正常显示，此特性类似于IPS彩色液晶屏幕。SSD1315是一款集成CMOS OLED/PLED驱动控制芯片，能够从其内置的128x64像素GDDRAM中直接读取并显示数据。在硬件连接上，采用SSD1315作为控制核心的OLED显示屏存在两种配置方式：启用DC引脚与不启用DC引脚。鉴于目标模块接口限制（仅包含IIC通信的两根引脚及电源引脚），本项目采用非DC引脚方案，即通过在数据发送前预先传输界定比特的方式，实现对OLED显示屏的控制。

单色显示对于大多数单片机而言，控制上相对充裕，所需资源较少。虽然STM32WL55主攻低功耗，主频只有48M，不过对于驱动这个屏还没什么问题的。

本次设计采用硬件IIC接口，尽管个人倾向于使用IO口模拟方式控制，但硬件IIC的尝试更有意义，毕竟配置硬件IIC的时序控制更加标准，在STM32CubeMX中的配置过程极为简洁：

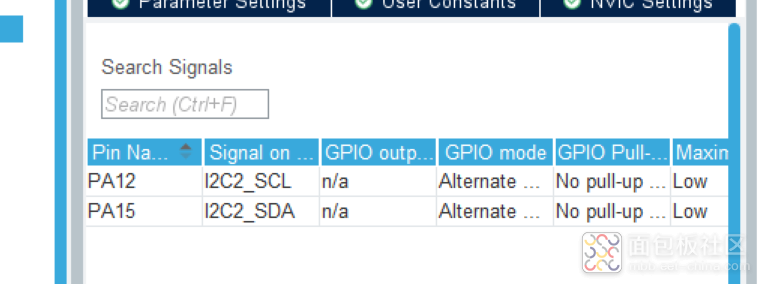

咱们看一下默认的引脚：

按照当前线序连接设备，启动IIC后，直接就可以，采用常规模式100K的速度，什么都不用配置，初始化也不用像定时器那样需要启动，我们直接用一下进行适配就OK了：

这里是接口的配置最为关键，其他就都是已经写好的驱动程序就可以了，中景园提供的官方例程对于初始化步骤具有非常好的指导意义。显示操作本身并不复杂，关键在于完成必要的初始化后，执行固定位置的显示指令。鉴于显示区域的局限性，采用英文内容展示能更有效地利用空间，同时保证显示的连贯性和可读性：

接下来我们就在初始化阶段显示内容：

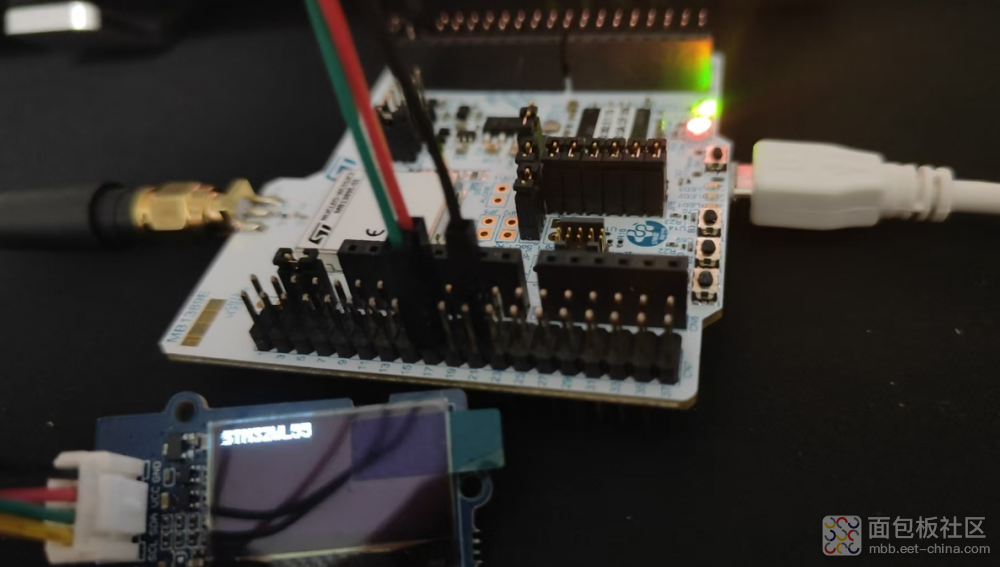

请注意，初始化完成后的屏幕将呈现花屏状态，此现象表明显示功能正常。随后需执行清屏操作，将屏幕底色统一设置为单色，非黑即白。接下来进行字符串显示，具体展示内容为“ STM32WL55”，呈现效果如下：

我们展望一下，现在可以说基本的外设用这个M4核都是能完成的，当前的测试开发依然是使用的单核模式进行的，如果要进行无线开发调试就要用双核了，可是LoRa还不想蓝牙、wifi这样的比较常用，很多设备都配备，这就导致了一个尴尬的境地，只有一个板子是没法实现透传的，需要另外一个支持LoRa的板子进行透传测试，这里先留着一个悬念吧，后续我们要找一个透传板子才能进行进一步的测试，比如功率或者距离，这可能需要一段时间以后再进行了。
