时序图

  时序图用于描述对象之间的传递消息的时间顺序，即用例中的行为顺序。

  当执行一个用例时，时序图中的每条消息对应了一个类操作或者引起转换的触发事件。

  在 UML中，时序图表示为一个二维的关系图，其中，纵轴是时间轴，时间延竖线向下延伸。横轴代表在协作中各个独立的对象。当对象存在时，生命线用一条虚线表示，消息用从一个对象的生命线到另一个对象的生命线的箭头表示。箭头以时间的顺序在图中上下排列。

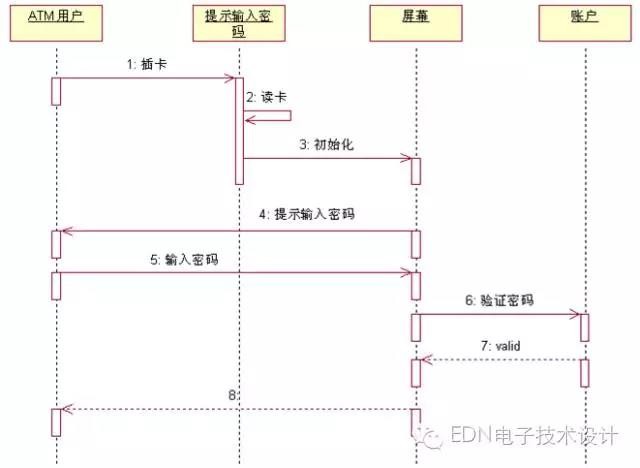

  ATM 用户成功登陆的时序图

  时序图中的基本概念

  对象：时序图中对象使用矩形表示，并且对象名称下有下划线。将对象置于时序图的顶部说明在交互开始时对象就已经存在了。如果对象的位置不在顶部，表示对象是在交互的过程中被创建的。

  生命线：生命线是一条垂直的虚线。表示时序图中的对象在一段生命周期内存在。每个对象底部中心的位置都带有生命线。

  消息：两个对象之间的单路通信。从发送方指向接收方。在时序图中很少使用返回消息。

  激活：时序图可以描述对象的激活和钝化。激活表示该对象被占用以完成某个任务。 钝化指对象处于空闲状态，等待消息。在 UML 中，对象激活时将对象的生命线拓宽为矩形来表示的。 矩形称为计划条或控制期。 对象就是在激活条的顶部被激活的。 对象在完成自己的工作后被钝化。

  对象的创建和销毁：在时序图中，对象的默认位置是在图的顶部。这说明对象在交互开始之前就已经存在了。如果对象是在交互过程中创建的，那么就应该将对象放到中间部分。 如果要撤销一个对象， 在其生命线终止点处放置 “ X” 符号。

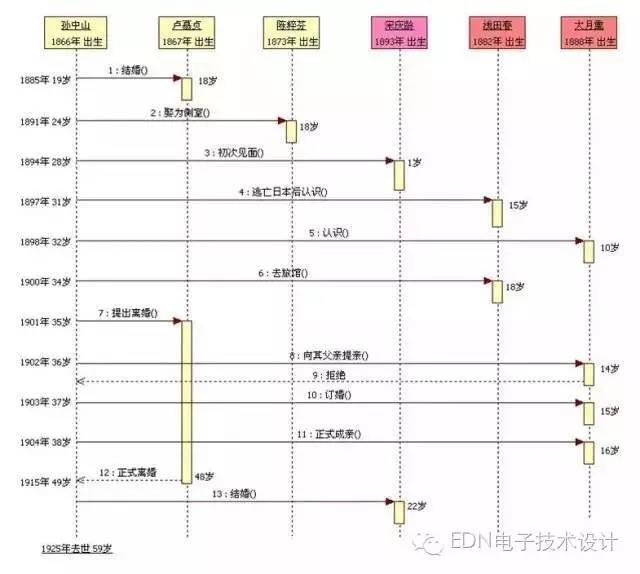

  练习：孙中山的……

  活动图

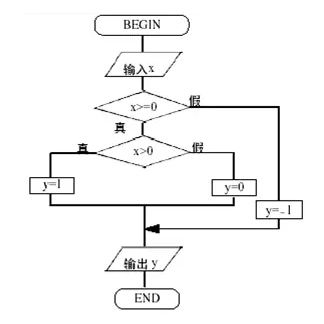

  在 UML 中，活动图本质上就是流程图。 它用于描述系统的活动， 判定点和分支等。

  活动图中的基本概念

  动作状态：原子的，不可中断的动作，并在此动作完成之后向另一个动作转变。在 UML 中动作状态用圆角矩形表示，动作状态所表示的动作写在圆角矩形内部。

  分支与合并：分支在软件系统中很常见。一般用于表示对象类所具有的条件行为。用一个布尔型表达式的真假来判定动作的流向。条件行为用分支和合并表达。在活动图中，分支用空心小菱形表示。分支包括一个入转换和两个带条件的出转换，出转换的条件应该是互斥的，须保证只有一条出转换能够被触发。合并包含两个带条件的入转换和一个出转换。

  状态图

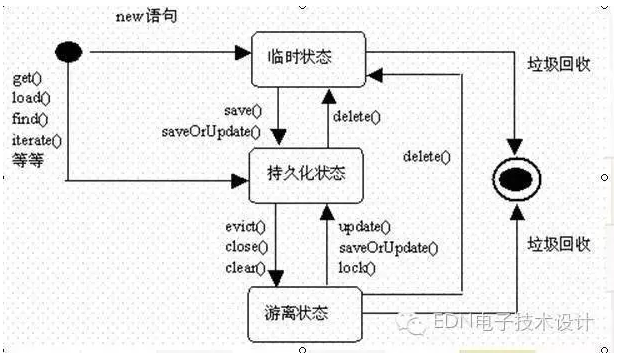

  状态图：通过建立对象的生存周期模型来描述对象随时间变化的动态行为。

  状态图中的基本概念

  状态：用圆角矩形表示。状态名称表示状态的名字，通常用字符串表示。一个状态的名称在状态图所在的上下文中应该是唯一的。

  转换：用带箭头的直线表示。一端连着源状态，一端连着目标状态。

  初始状态：每个状态图都有一个初始状态。此状态代表状态图的起始位置。初始状态只能作为转换的源，不能作为转换的目标，并且在状态图中只能有一个。初始状态用一个实心圆表示。

  终止状态：模型元素的最后状态，是一个状态图的终止点。终止状态在一个状态图中可以有多个。

  协作图

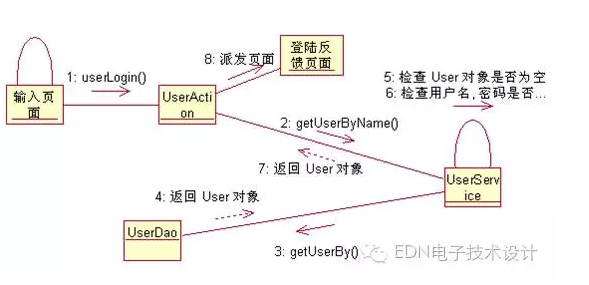

  协作图(也叫合作图)是一种交互图。

  时序图主要侧重于对象间消息传递在时间上的先后关系，而协作图表达对象间的交互过程及对象间的关联关系。
