智能运货光伏小车的设计模块组成
eeskill 2022-05-23

引言

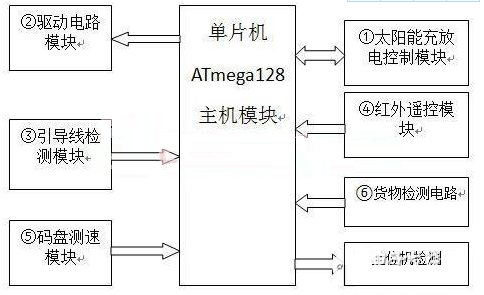

本文设计的智能小车是一种集实时采集传感器信号、自动方向控制及速度调节等技术于一体的自动小车。系统通过单片机进行采集信号和控制分析。采集的信号包括引导线检测电路的信号,码盘检测的信号,红外遥控的信号等。把分析结果与预设值相对比,从而控制小车的运行情况。小车可以把货物从A地自动运输到B地。当小车检测到有货物时自动前行,到达目的地时自动停止。当货物被取下时小车自动回到原始的位置,重新开始下一次的运输。系统主要由以下几个模块组成:单片机模块,驱动电路模块,引导线检测模块,码盘测速模块,太阳能充放电控制模块,红外遥控信号模块。必要时还可以将系统检测到的信息传递给上位机进行监测。系统组成原理框图如图1所示:

图1 系统组成原理框图

1.系统软件设计

系统采用c语言进行程序设计,具有很强的可操作性。并且主要有主程序和

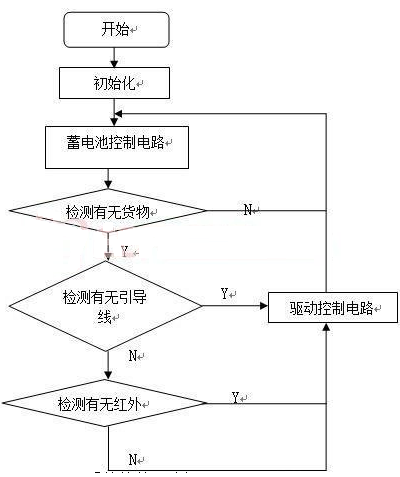

中断子程序构成。主程序控制框图2所示:

图2 系统软件设计框图

2.各部分硬件组成及功能实现

I太阳能充放电控制模块

组成:太阳能光伏电池阵列,蓄电池,充放电控制系统,AVR单片机。

电源的选择

太阳能小车光伏供电系统的关键是太阳能电池和蓄电池之间的合理配置。光伏电池通常由单晶硅、多晶硅、非晶硅和化合物等材料组成,目前国内光伏材料的光电转化效率一般为14%左右。本装置中的太阳能电池板的型号为NZ6161,6个太阳能电池板串联成一组,然后两组并联,使太阳能电池阵列输出电压达到2V*6=12V,输出电流约为0.6A。与此相配备的蓄电池的氢镍电池,型号为QNFZ10,其主要技术指标:额定容量为10Ah,标称电压为1.2V,如果将10个蓄电池串联成一组,然后两组并联,输出电压将达到1.2V*10=12V。

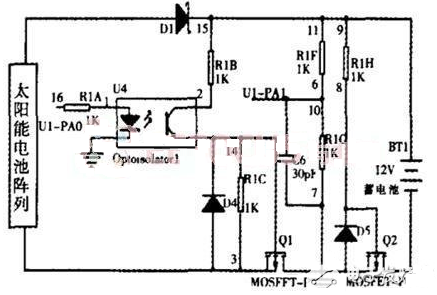

蓄电池充放电控制。为了保证蓄电池的正常工作,系统必须有自动控制和保护功能。当有足够的太阳光照射时,多余的能量就给蓄电池充电;当太阳能电池功率不足时,由蓄电池给小车供电;系统对蓄电池的过充、过放等状态进行实时监控,蓄电池放过充的电路原理如图3所示。

图3 太阳能充放电控制电路

U1-PA1端测得蓄电池充电的电压值,通过A/D采样后与门限电压值相比较,若超过设定值时,单片机U1-PA0输出高电平,Q1 MOSFET导通,将蓄电池切离充电回路,并熄灭充电指示灯。当U1-PA1端测得蓄电池的电压值低于设定值时,切断输出回路,以避免蓄电池电量过放。

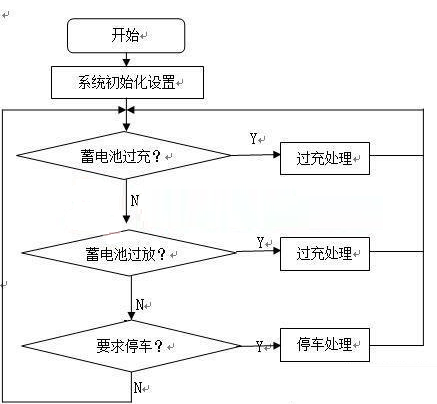

图4 蓄电池充放电模块软件设计框图
