引言：RTD（Resistive temperature detector），即电阻式温度检测器，它常用于工业和科学领域的温度测量。RTD的测温原理是利用贵金属（纯铂金线）电阻阻值随温度而变化的特性，这种属性在低温到850℃范围内均非常稳定有效。相较于NTC测温，RTD成本上会昂贵许多。
所以RTD又叫：Platinum Temperature Sensor：PTS，铂温度传感器，其电阻随传感器温度升高而增大，并且可随着时间的推移而重复。
RTD 是一种无源器件，它不会单独产生输出。需要使用外部电子设备来测量传感器电阻，方法是使小电流通过传感器，以产生电压。通常是1mA或更低的测量电流，最大5mA，没有自热风险。
€1.RTD的R-T曲线RTD的测温范围为-200℃～850℃，精度优异，单个RTD的线性度非常好，非线性<满量程的4.5%，如图12-2所示基本符合简单的一次函数曲线。

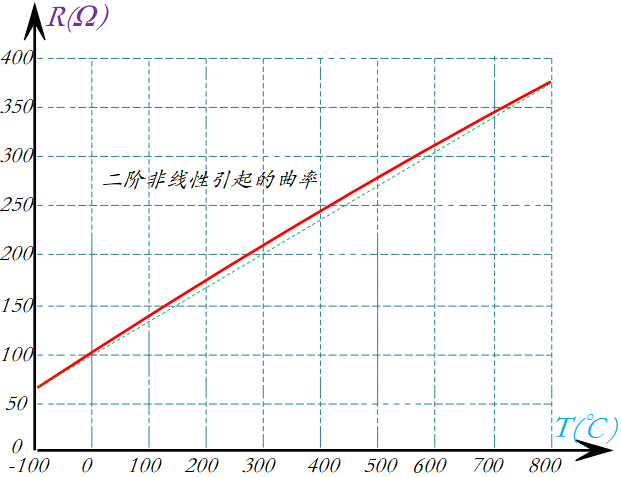

图12-1：RTD的典型R-T曲线
测温电阻体具有电阻值随温度升高而线性增加的特性，特别是白金测温电阻体具有出色的线性和长期稳定性。使用温度范围广，阻值精度和TCR精度高。JIS以白金测温电阻体Pt100 （100Ω at 0°C） 作为标准，但10Ω到1kΩ范围内，还有其他变化。
#.测温电阻体对应温度变化，阻值变化成线性关系
#.使用白金、镍、铜等金属
#.白金具有出色的稳定性和线性度，适用温度范围广
在测温电阻中，作为自古以来广泛使用的温度传感器，有时也被称作Pt100，有符合JIS和国际标准的白金绕线型温度传感器。此产品使用白金线，所以价格很贵，但是它的耐环境性，长期稳定性好，符合国际规定的计算公式和温度-阻值换算表。图12-2展示了几种RTD的形态：

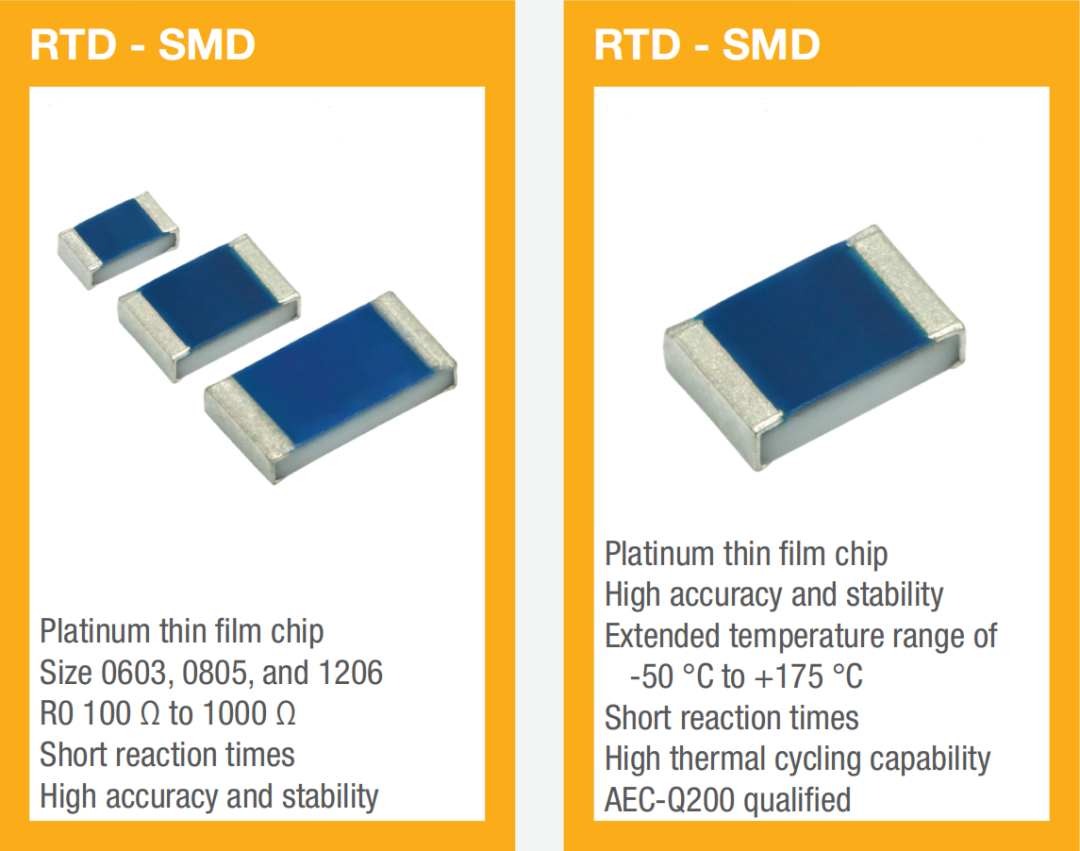

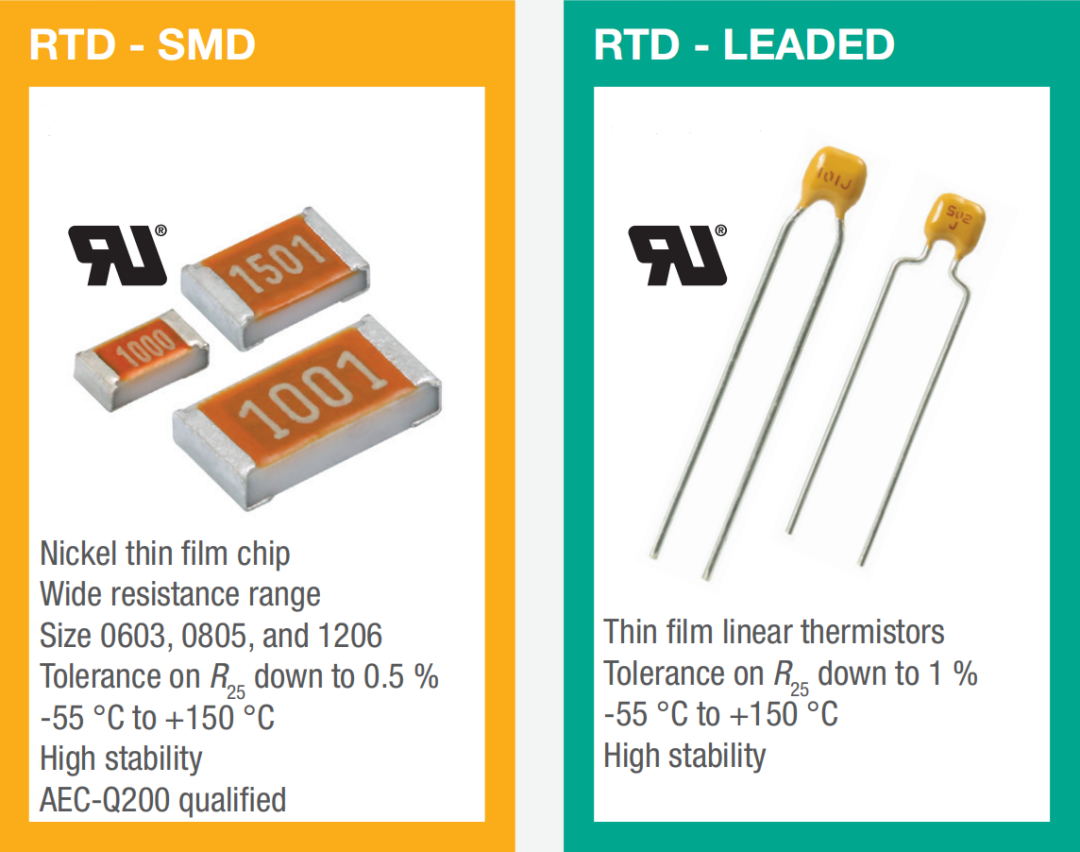

图12-2：RTD的几种常见形态
€2.RTD的特征RTD的线性精度高，例如Pt100的温度公差，等级A：±(0.15+0.002 |t| )℃，等级B：±(0.3+0.005 |t| )℃。根据Pt100等进行规格标准化，阻值和T.C.R.的种类很少，前提是均在自身发热低的条件下使用。

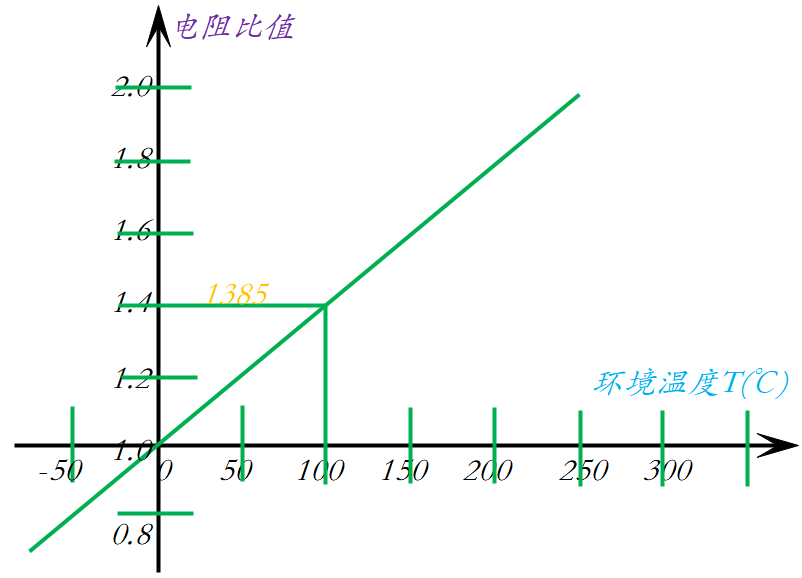

图12-3：比值-环温线
€3.RTD的R-T计算式
RTD的表示方法：常用的表示方法为PT100，即表示0℃时100Ω的阻值。RTD的电阻-温度曲线方程用卡伦达尔-范杜森系数表示：T＜0℃：
RRTD=RTD在温度范围内的电阻（–200°C
R0=100Ω（PT-100），1000Ω（PT-1000）
A0、B0、C0=卡伦达尔·范杜森系数
T=温度，单位为摄氏度（°C）
RTD的温度-阻值曲线方程用卡伦达尔-范杜森系数表示：
RRTD=RTD在温度范围内的电阻（T≥0°C）
R0=100Ω（PT-100），1000Ω（PT-1000）
A0、B0、C0=卡伦达尔·范杜森系数
T=温度，单位为摄氏度（°C）
