TN-C系统为何渐行渐远?
电气圈','电气圈 2024-05-23

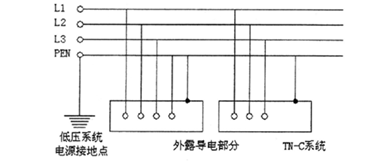

低压配电系统的接地类型可以分为TN系统、TT系统和IT系统。其中,TN系统可以分为TN-C系统、TN-C-S系统和TN-S系统。TN-C系统的含义:T为电源的中性点进行接地,N为电气设备外露可导电部分与接地的电源中性点连接进行接地,C为全系统中N线和PE线合一为PEN线。这种TN-C系统在上个世纪应用非常广泛,而如今这种TN-C系统被TN-S或者TN-C-S系统取代,这是为什么呢?为什么人们逐渐取消使用TN-C系统呢?TN-C系统与TN-C-S和TN-S系统相比,TN-C系统中N线和PE线共用一根线,相比TN-C-S和TN-S系统,可以少用一根线,可以节约有色金属,降低了工程成本,比较经济,这是TN-C系统的优点。如今,TN-C系统使用越来越少的原因在于其不安全,下面进行分析TN-C系统存在的不安全因素。

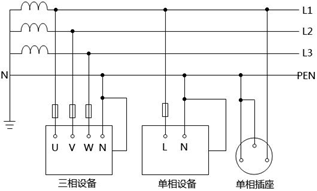

(1)下图中当单相设备前面的PEN线由于某些原因断开后,此时单相220V供电回路为从相线L1到单相设备L端子、单相设备N端子,然后回到单相设备外壳,该电气设备外露可导电部分将对地带220V的电压,该电压远大于人体安全电压,此时人体一旦触碰到将发生电击事故,这是非常危险的,所以规范规定在TN-C系统中PEN线严禁断开,PEN线严禁安装熔断器、开关等设备。(2)TN-C系统中N线和PE线共用一根PEN线,该系统安装漏电保护器时,相线和PEN线都要穿过零序电流互感器,即使发生了接地故障,由于故障电流也要经过PEN线流回电源另一端,所以此时N线和PEN线中通过电流大小相等、方向相反,其产生的磁场相互抵消,漏电保护器不动作,使接地故障持续存在,损坏了电气设备,对安全用电留下了隐患。为了能正确安装漏电保护器,需要进行TN-C系统改造成局部的TN-C-S系统或者局部TT系统,这样当系统发生接地故障时,漏电保护器就可以自动切断电源,从而保护了用电设备及人身安全。


(3)正常工作时,对于单相用电设备,其PEN线中通过正常的负荷电流,根据欧姆定律,在PEN线上将会产生电压降,PEN线由于电气设备的外露可导电部分相连接,所以电气设备的外露可导电部分将会对地带电位。此电位在易爆场所可能会打火引发爆炸,比如面粉厂、化工厂等,这种场所是非常危险的。还有如果PEN线与附近金属管相连接,将会腐蚀金属管道。同时PEN线通过电流,则PEN线将对地带不同的电位,将电位将会对通信设备产生电磁干扰。(4)TN-C系统严禁断开PEN线,所以TN-C系统中严禁使用四极开关。但是,进行设备检修时,为了保证检修人员的安全,需要断开所有相线和中性线,因为中性线可能会传来故障电压,如果故障电压大于人体安全电压,检修人员一旦触碰到PEN线就可能发生人体电击事故。所以,此时就构成了矛盾,断开PEN线有危险,不断开PEN线也不安全。目前,新建的低压供配电系统的接地类型不在使用TN-C系统,因为TN-C系统存在较多不安全因素,不利用安全用电。(原创文章,转载请联系获取授权)
