每个工程师可能都会有几个经常用、方便、能够提高工作效率的小工具。这些工具都带有“未来属性”，就是一旦用了，就不想再回到没有它们的时候了。就像洗衣机，音质高的耳机等。这些工具或者是网上下载的，或者是自己制作的。

比如我就自己制作了常用的几种DCDC参数计算的Excel。可以计算占空比，峰值电流，有效值电流等等，用来选型二极管，电感等器件。因为一旦理解了推导过程，就不需要每次用到该器件时都推导一遍了，否则就是在浪费时间，还很枯燥，重要的是还可能会出错。

本文推荐的这个小工具，就是从TI官网上下载的ANALOG-ENGINEER-CALC模拟工程师计算器。它的功能非常强大，且很小巧，基本不占用电脑资源。最近设计原理图时候经常打开这个小工具，越来越喜欢它了。当然，我也只是用到这个工具的某几个功能，大部分功能都没有用到过，还待挖掘。

我觉得，挖掘这个工具的功能过程中，也能加深我们对电路的理解，会有一些提升吧。因为这是TI很资深的工程师主导设计的，所以每一个功能必定是他们工作中觉得很有用，才添加进来的。通过了解这些功能，我们也能知道这些资深工程师在设计电路时的注意点等等。

图1为TI官网对模拟计算器工具的介绍。其实我也是在整理这个笔记过程中，才去在TI官网查该工具，才了解到它的特性，才知道了它可以跟《模拟工程师口袋参考书》所述的概念配合使用。它的详细描述参见图1。

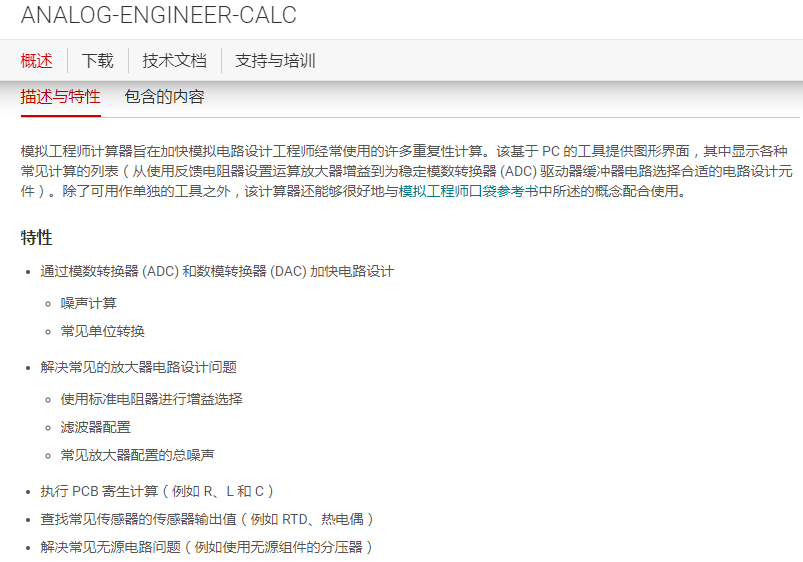

图1 TI官网对于模拟计算器的介绍

因为它的功能太强大了，我也没有细致了解过，所以我就只挑几个我最近常用到的功能进行简单介绍。图2是无源器件Passive的界面，这个题目下的界面都很有启发：陶瓷电容的阻抗是最低的，在谐振频率处。电解电容最差了。所以电容用于滤波的话，陶瓷电容的效果会比较好。

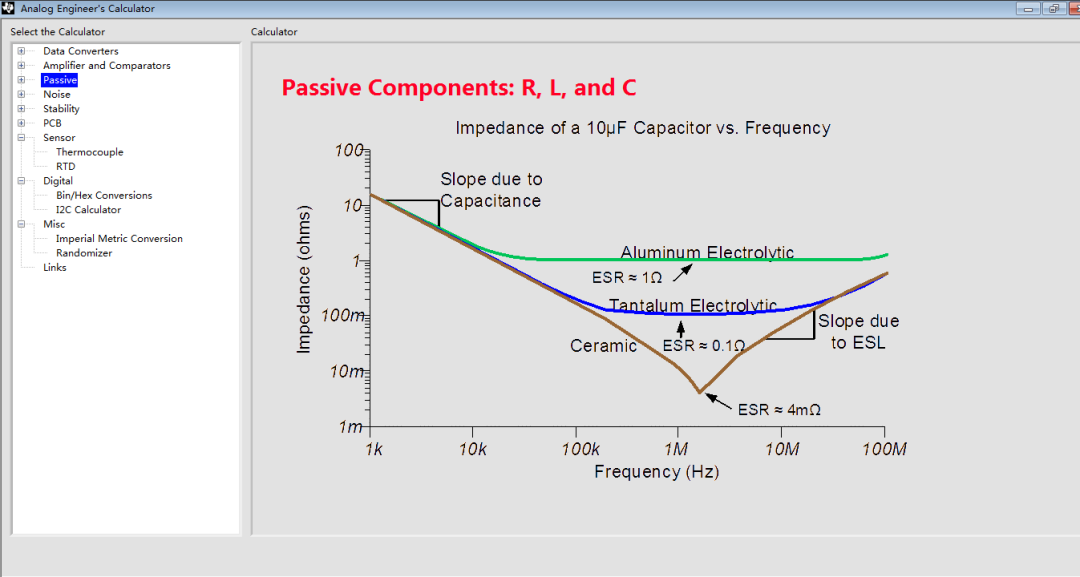

图2 Passive标题下的界面（除了它还能看到像数据转换器、放大器、噪声和稳定性等等，每个标题展开后都有相关的小工具）

下面图3和图4是我最近常用到的功能。图3不必多说了，图4中的功能真的很方便。我们用到电源时候经常需要设置分压器调整输出电压，那么用它选电阻可以快速完成。特别的是，它这里推荐的电阻，都是实际可以买到的；可以选择0.1%、1%系列来让软件推荐合适的电阻。如果阻值不够，两个电阻可以同样的乘以相同的倍数如10、100等来满足具体需求。每个功能都有Help文档可以帮助我们了解。

图3 Passive下面的RC低通滤波器截止频率是我最近常用到的功能

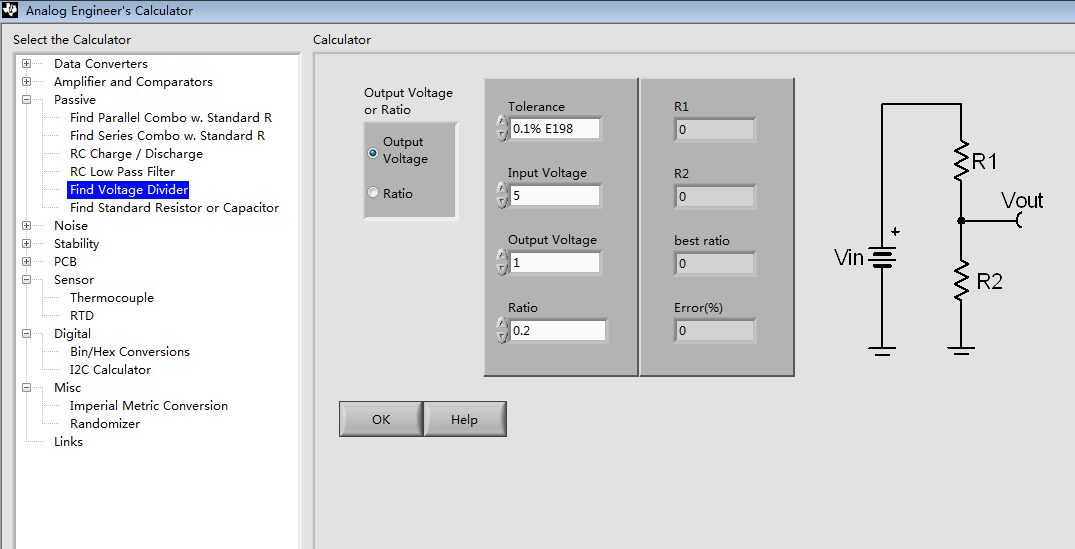

图4 分压器电阻选型

限于篇幅，其他功能就不在此多展开了，因为它的功能实在太强大了，值得花时间多了解——这可能是一劳永逸的。

最后，下载该软件的话，从TI搜索模拟计算器即可。
