74HC138数字逻辑芯片的基本使用方式
tencentUser 2024-05-30

我们无论是在使用单片机、arduino的过程中都会遇到引脚不够用,不同场合下会使用到不同的扩展芯片,我们这里给大家介绍一款用的非常多的74系列IC-74HC138。

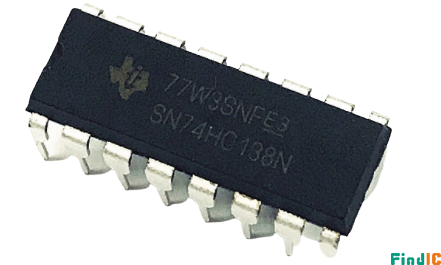

SN74CH138N 外观



我们先快速浏览下这款IC的数据手册,获取常规使用时需要的信息。




IC型号:SN74HC138N

供电范围:2~6V

温度范围:-40~+85℃

主要用途:LED显示,白色家电(洗衣机,冰箱,空调),电力基础设置

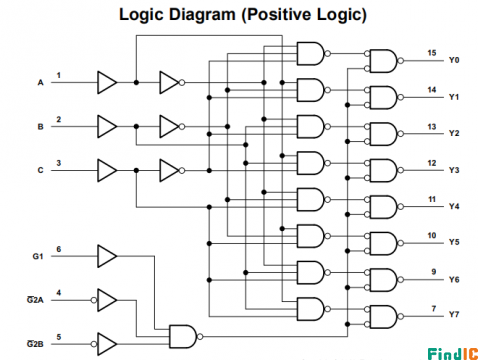

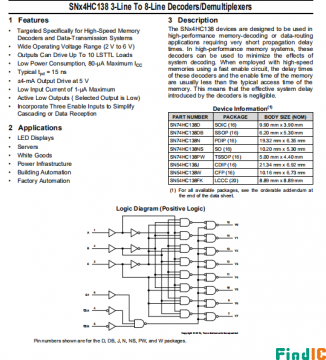

逻辑框图:然后我们可以看到它内部的逻辑图,感兴趣的小伙伴可以好好去分析下。

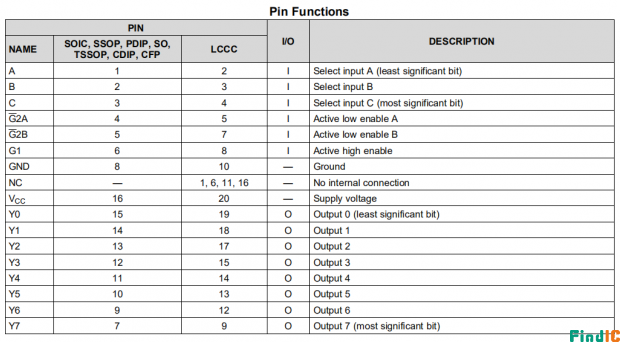

引脚功能表:这个引脚功能表估计很多人第一次看会看的比较糊涂,我们待会儿上电路直接测试大家就明白了

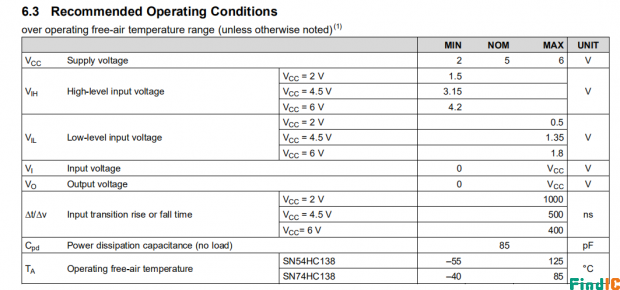

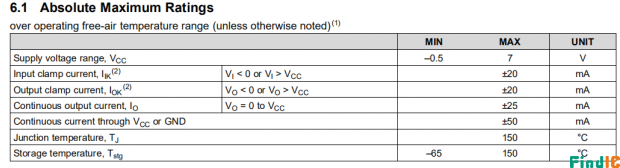

推荐使用条件:电压最小不能小2V,最大不能大于6V,然后VCC到GND的电流长时间不能超过±50mA等等,我们如果使用该芯片驱动很多设备的话,那就要认真去看下这些极限电气参数。

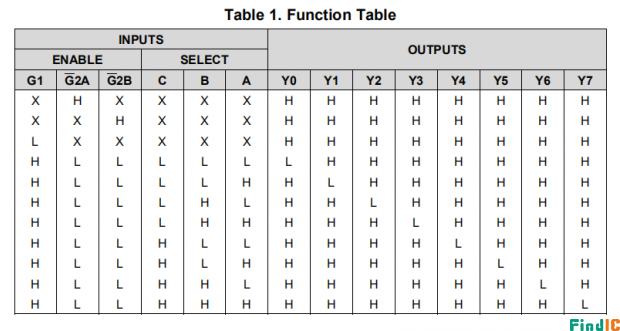

真值表:这也是绝大部分初学者经常困惑的地方,其实弄懂它也没什么诀窍,就是多试试。

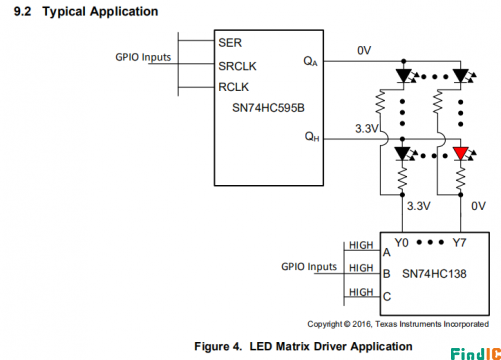

典型应用:手册给我们推荐了一个LED点阵的典型应用案例。


对于我们要使用这款IC,上面了解的信息基本可以满足我们的要求了,接下来我们直接上电路测试

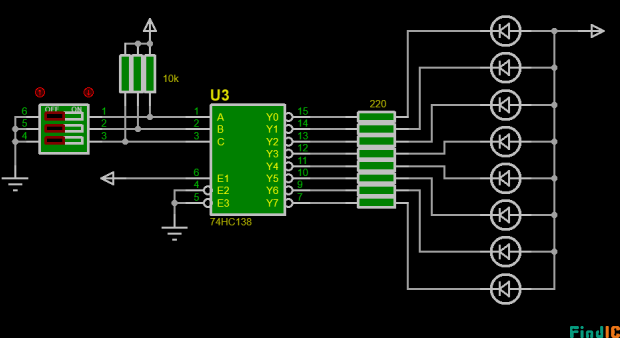

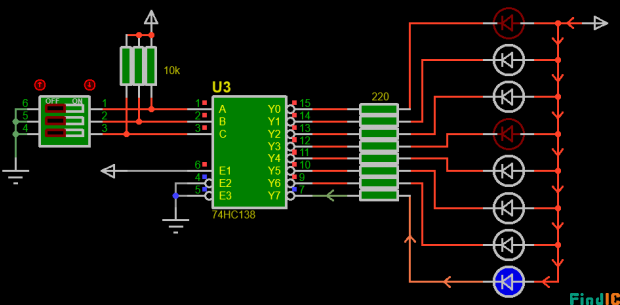

我们搭建电路图来验证:


A,B,C:输入选择端,我们直接连接到拨码开关,由于该端口自身没有电平可以确定状态,我们这里加了3个10K的上拉电阻

E1(G1),E2(#G2A),E3(#G2B):#号表示低电平有效,我们通过真值表正常工作时E1VCCE2,E3GND

Y0~Y7:输出端口

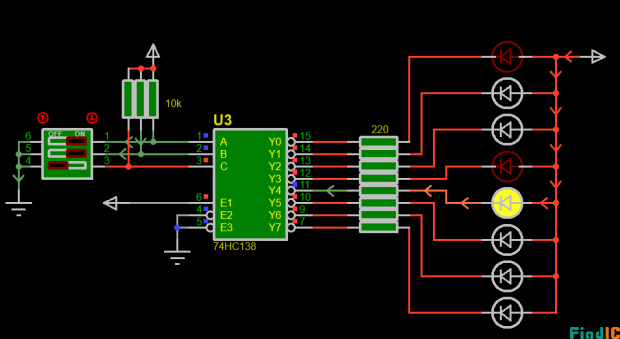

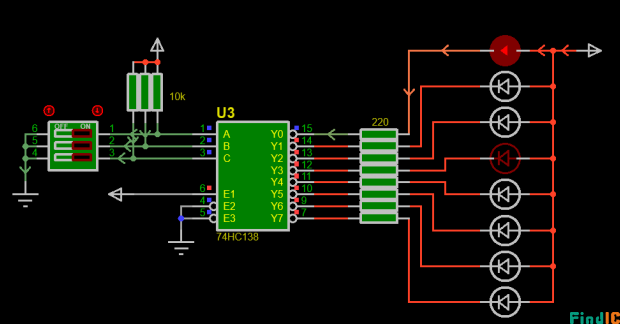

我们接下来波动拨码开关来验证下真值表的值:


A=H, B=H, C=H时Y7=L


A=L,B=L,C=H时Y4=L


A=L,B=L,C=L时Y0=L


总结:

这里介绍了一种数字逻辑芯片的基本使用方式,其他的数字逻辑芯片功能我们都可以采用此种方式验证下功能,然后再进一步购买实物芯片进行调试使用,在一定程度上可以避免一些低级错误,后期我们将结合arduino和单片机来拓展多个芯片有意思的使用方式。
