原创 老挂钟,修理,失败

2025-6-21 09:16 2459 3 3 分类: 消费电子 文集: 观察思考

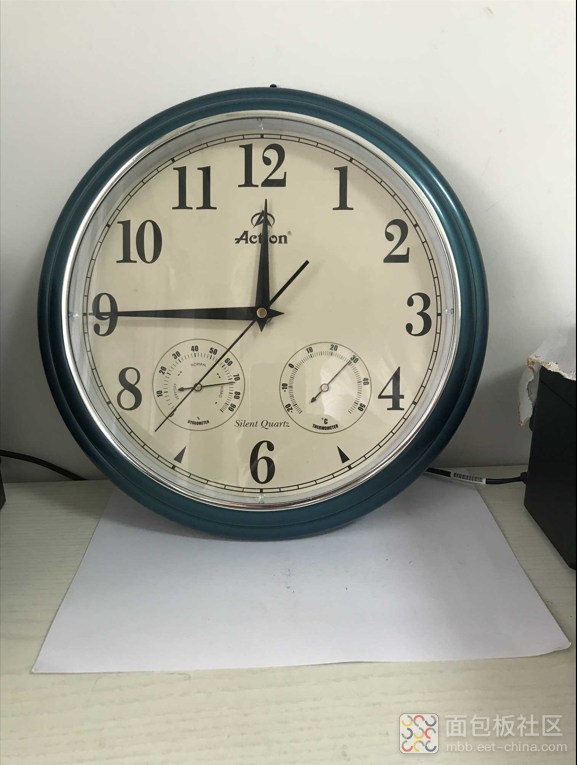

  一个不走了的挂钟,总想修好,没时间,放置了多年。

  今天,拿到台面动手术了。

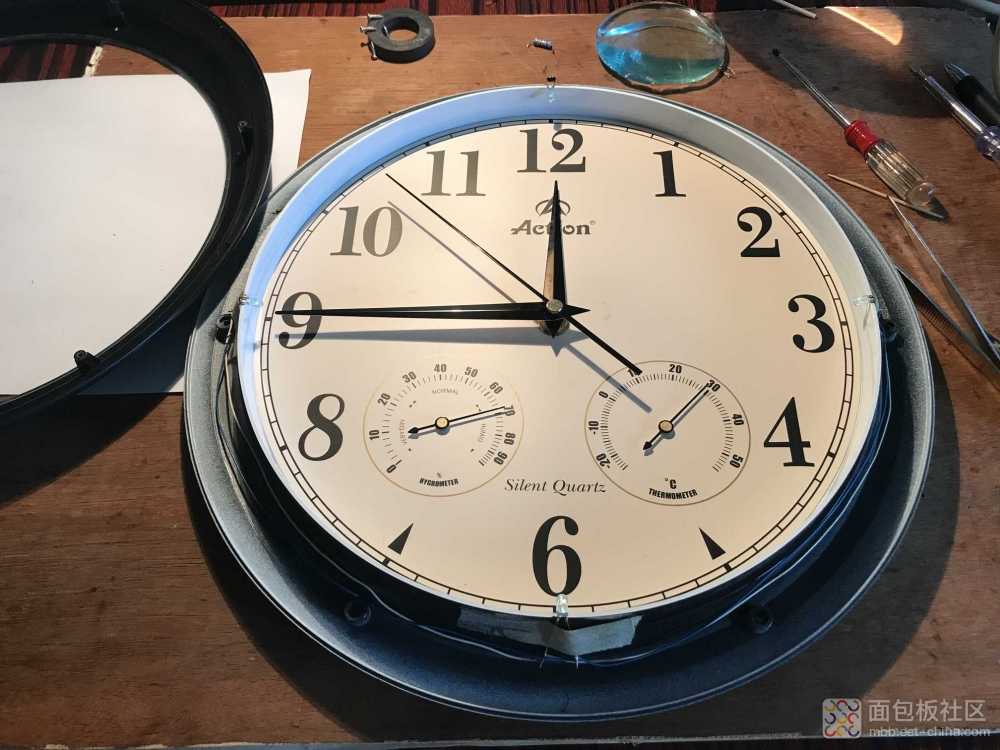

  轻轻拔下指针,呵呵,别忙,先多说两句。

  这个挂钟十八年前玩过,个人博客中有说:挂钟变彩灯,一举两得 2007-2-27 8:50:59

  什么时候不动了的,记不得了,只记得当时怀疑是不是电池接触不良?

  带这个疑问,拆解。

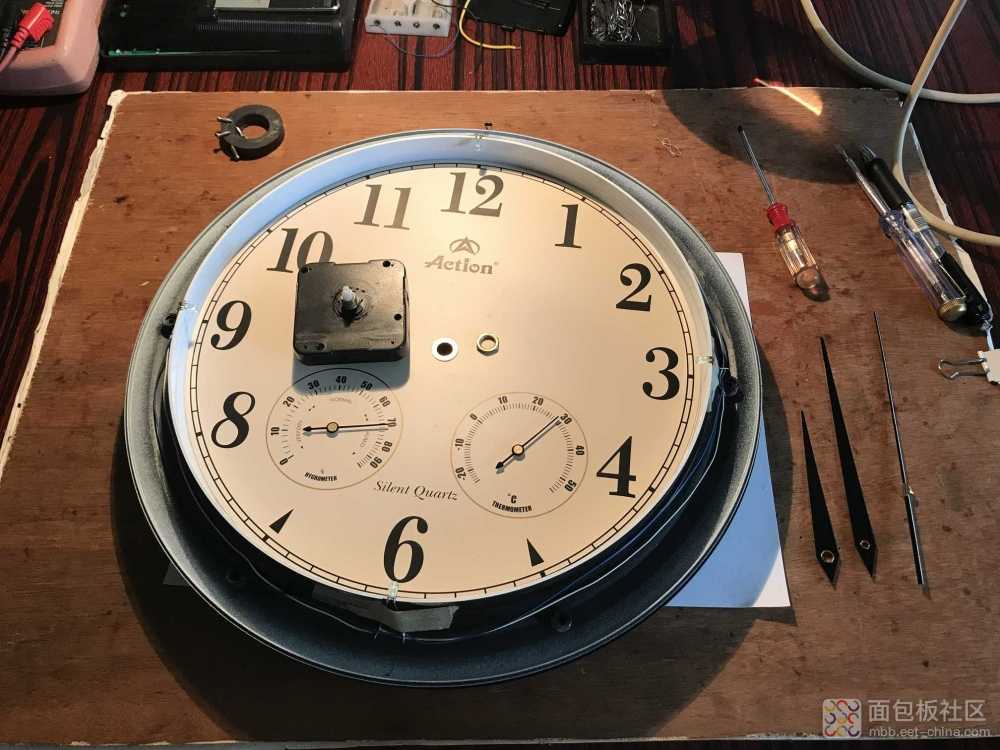

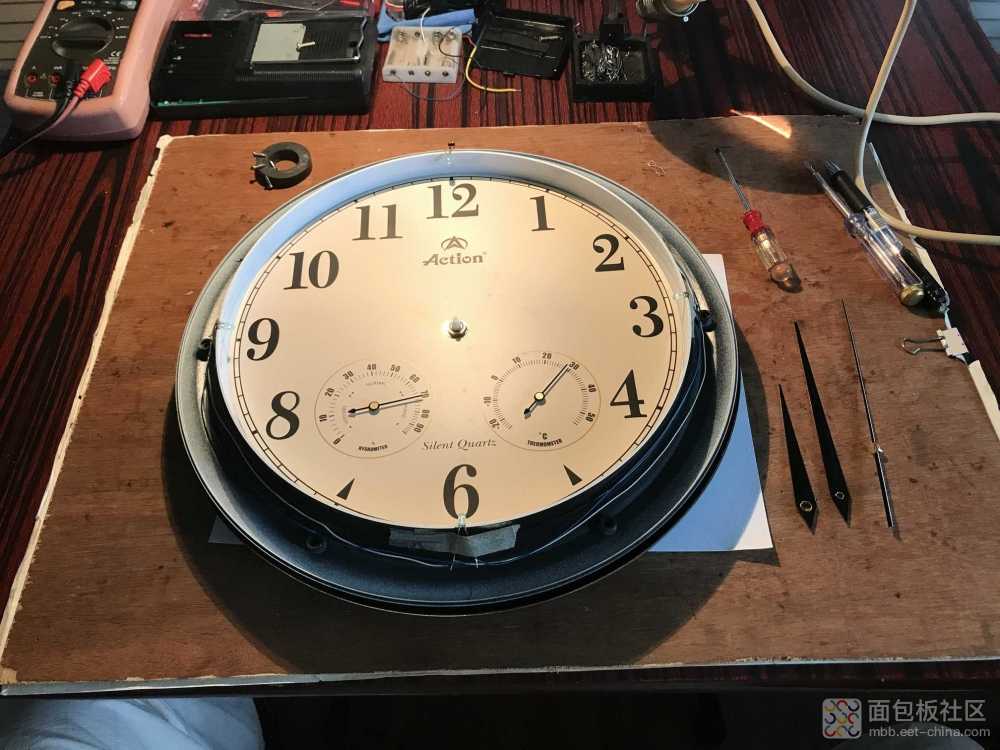

  拧开螺丝圈,就能拿出机芯器官了。


  怎么拆开来呢?

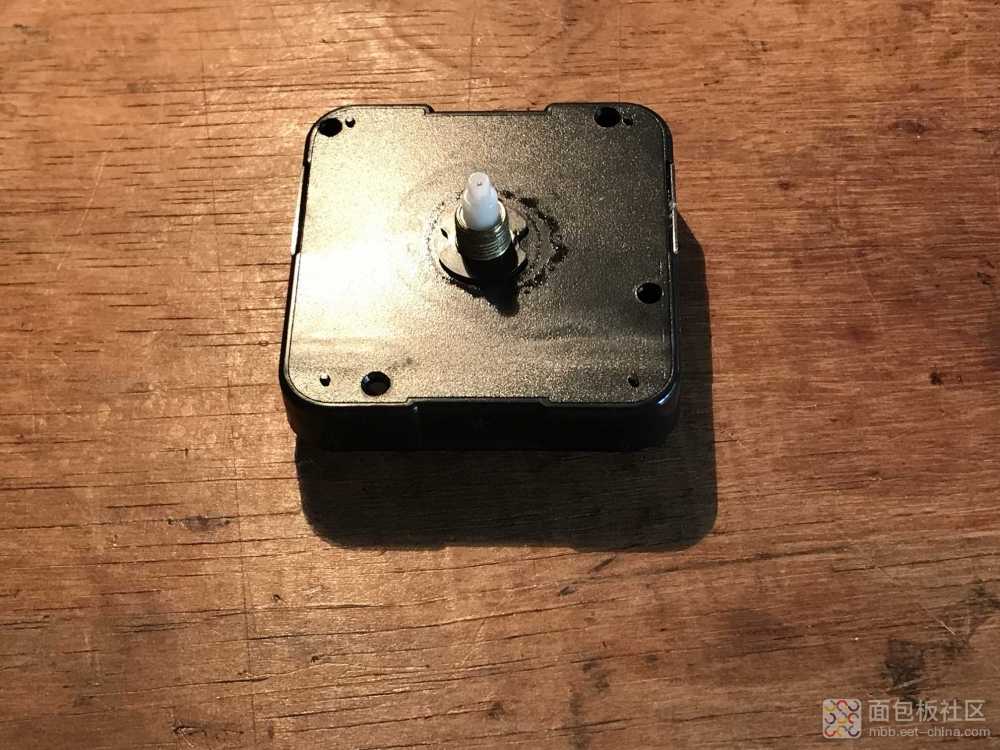

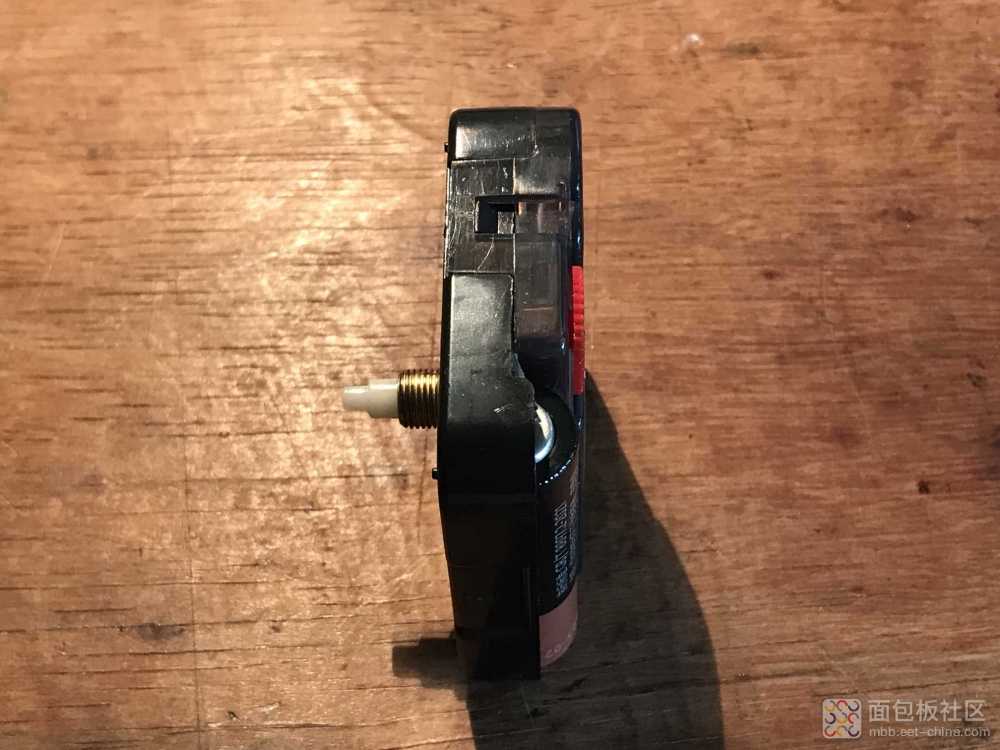

  看看侧面。

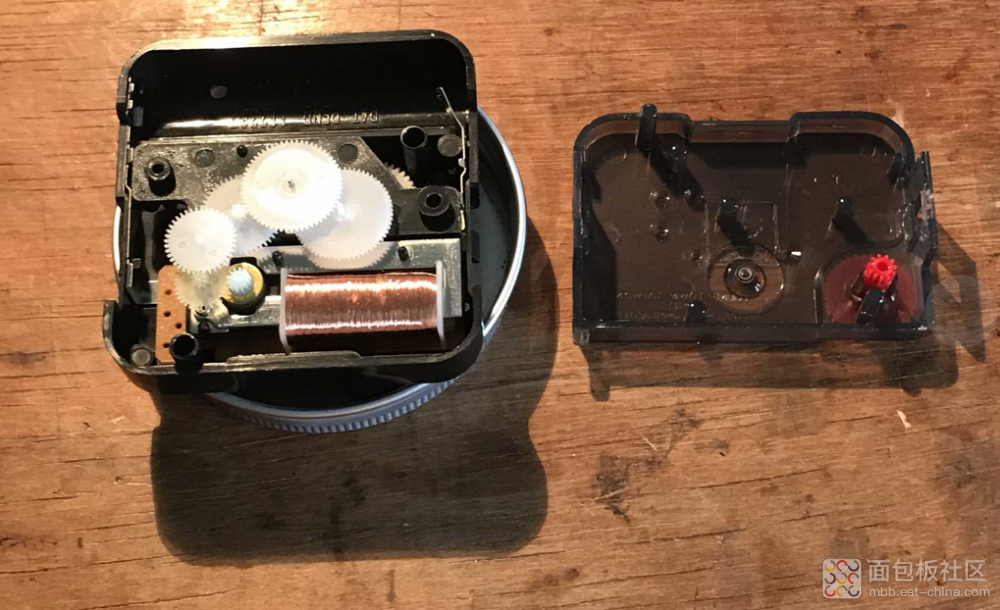

  好拆,撬开两边卡扣就是了,当然要小心哦!里面塑料齿轮很容易散落,以前遇到过,要装回去,很难能清楚位置了,所以要步步拍照哦!

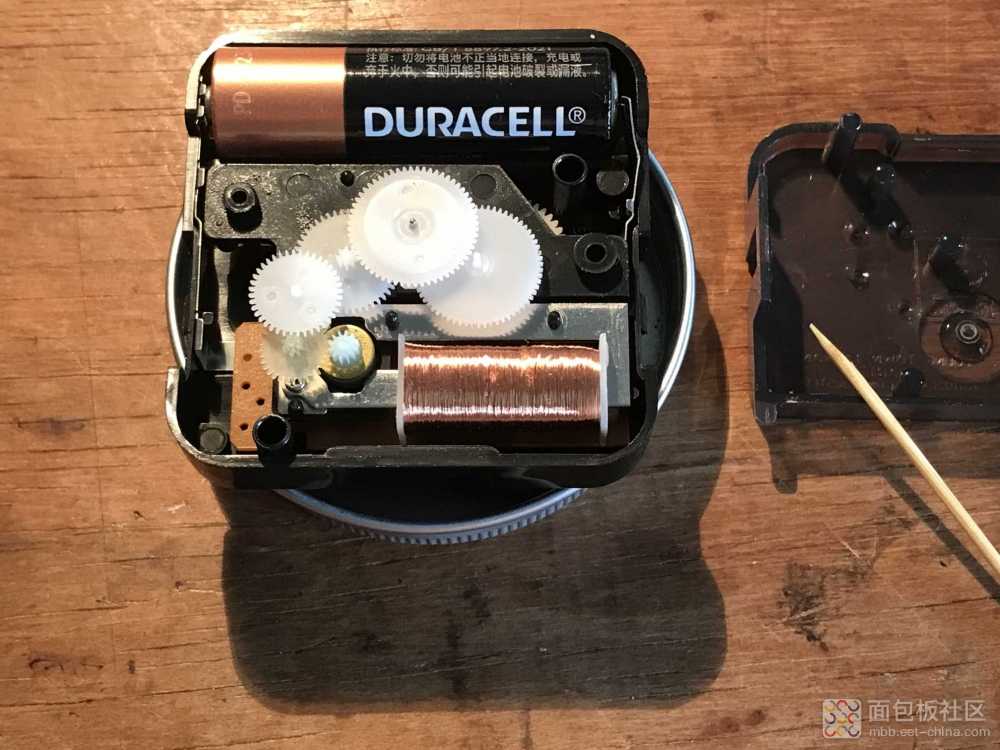

  小心装上电池,看看,有没有什么动静?还用牙签碰一碰看,哈哈

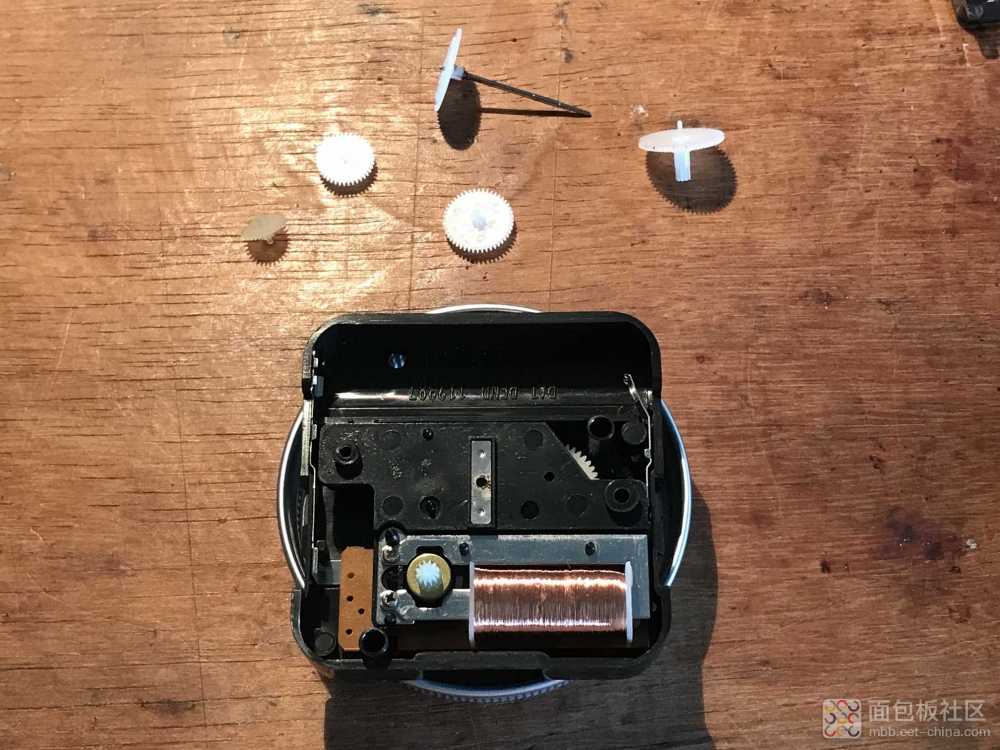

  没反应!用镊子逐个拿下来,对位摆放,便于安装。

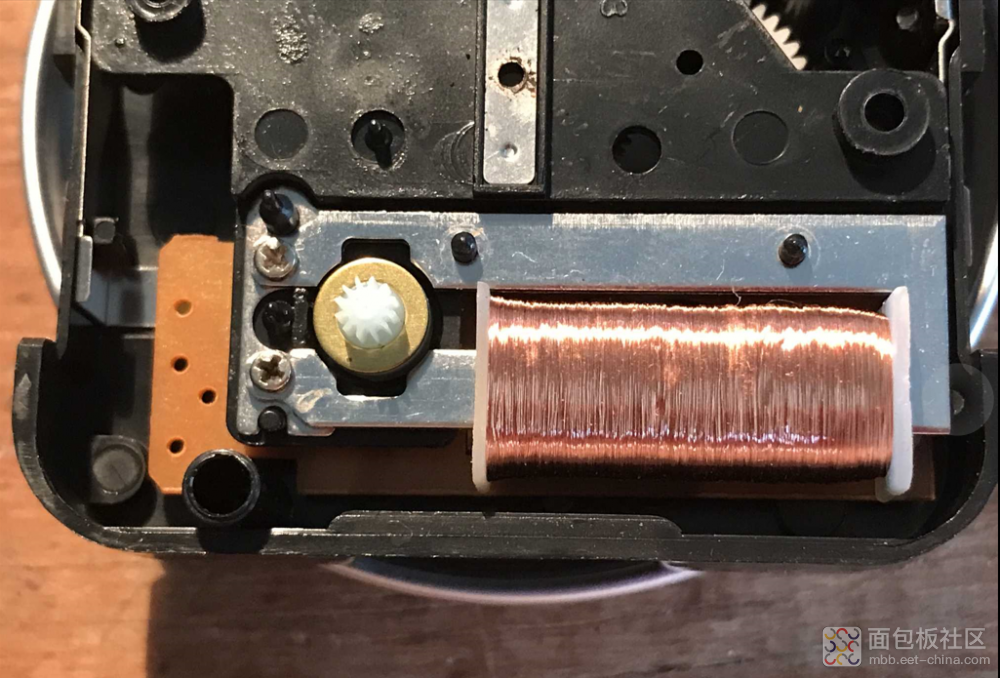

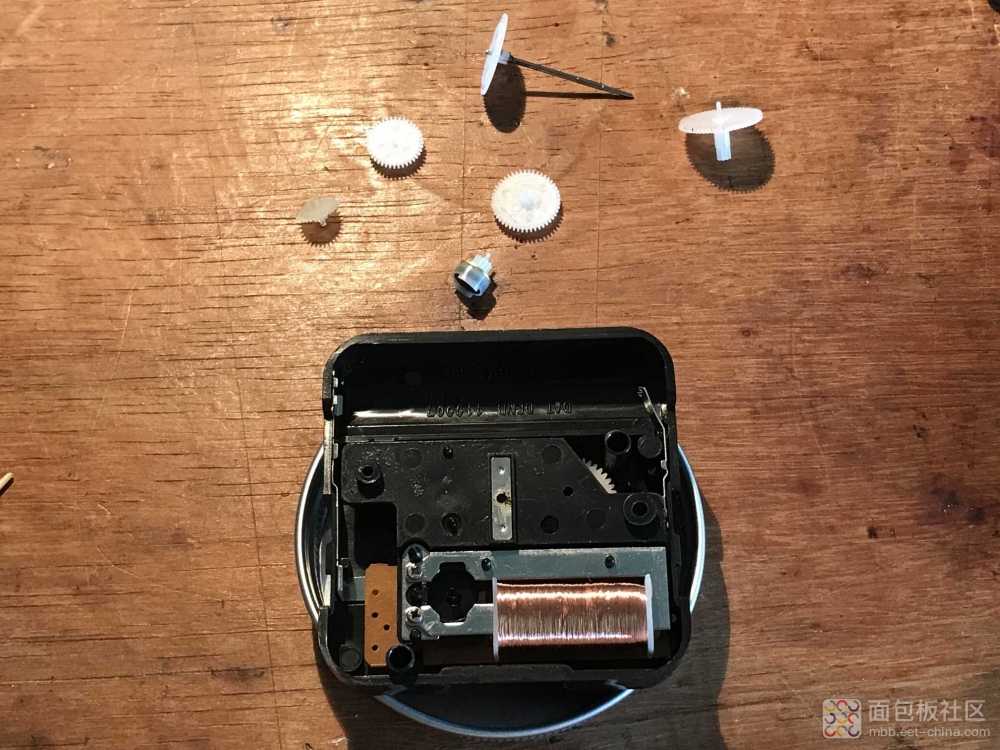

  这个小玩意儿,估计就是起到转动作用的,微小电机转子,嘿嘿

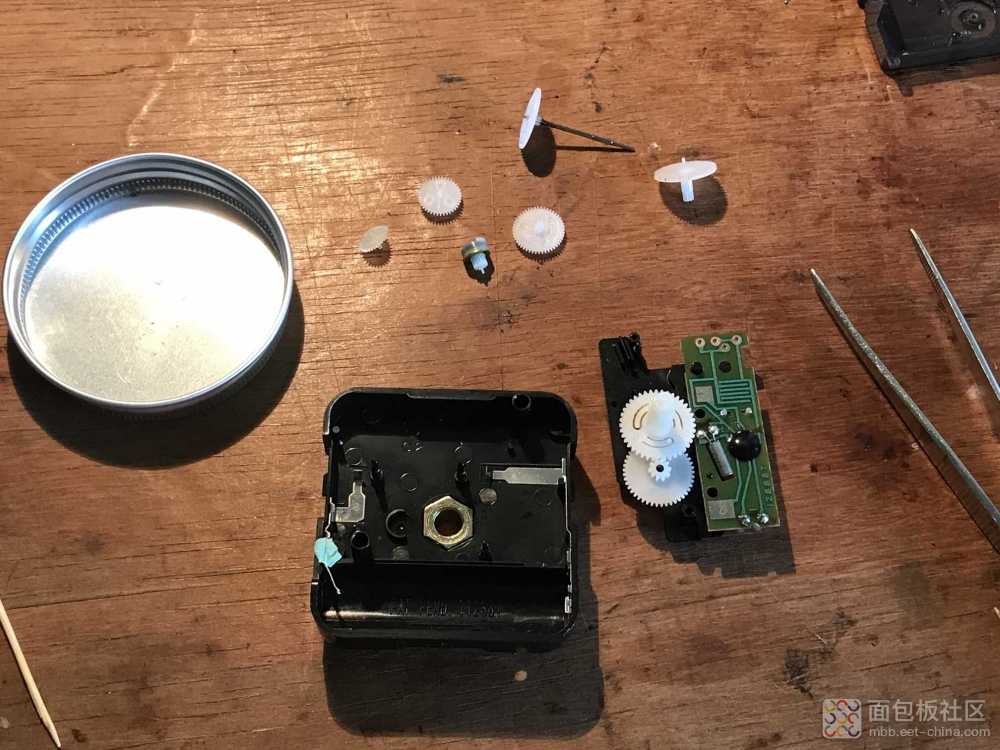

  继续拆

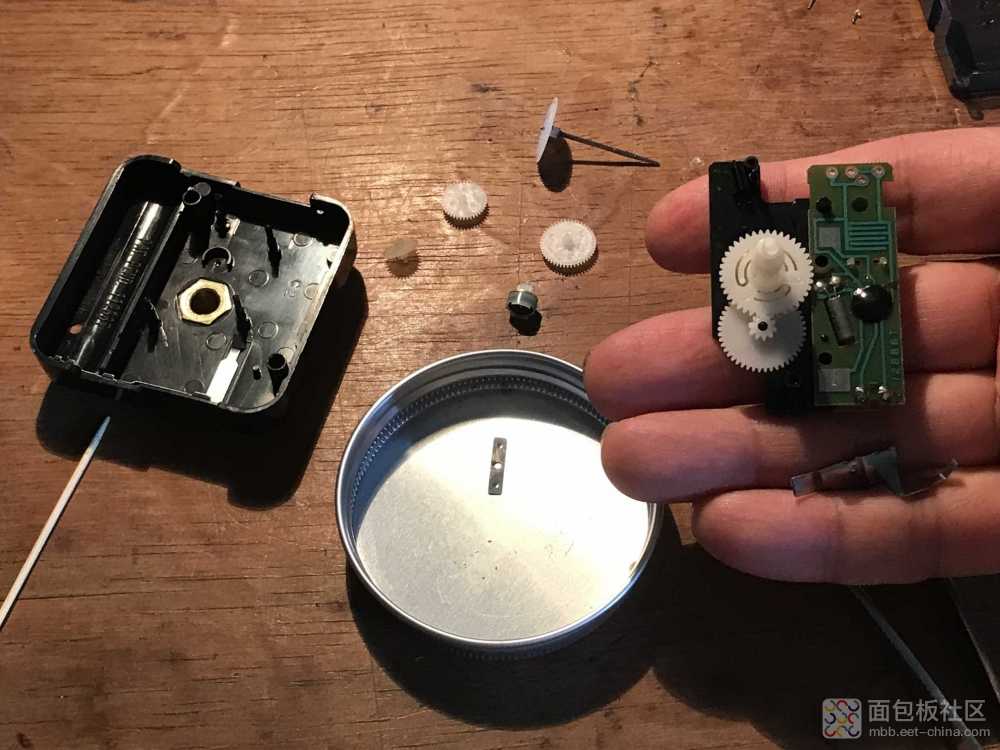

  用手接住,另只手小心推开外壳,拆出了,动力器官。

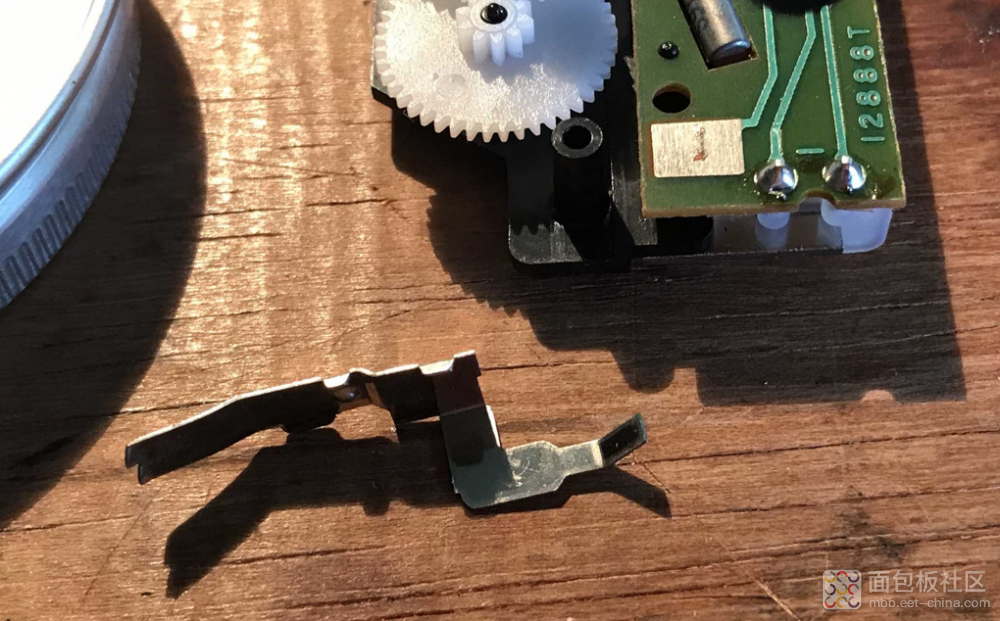

  怎么不动了的呢?电路和元器件,不像是有问题,应该是电池电极片与PCB上的接触点不良。极片弹性弱了

  用尖嘴钳小心掰一掰,装回去之前,用点胶泥压住一个容易脱落的电极片,因为底壳是要扣上去的。

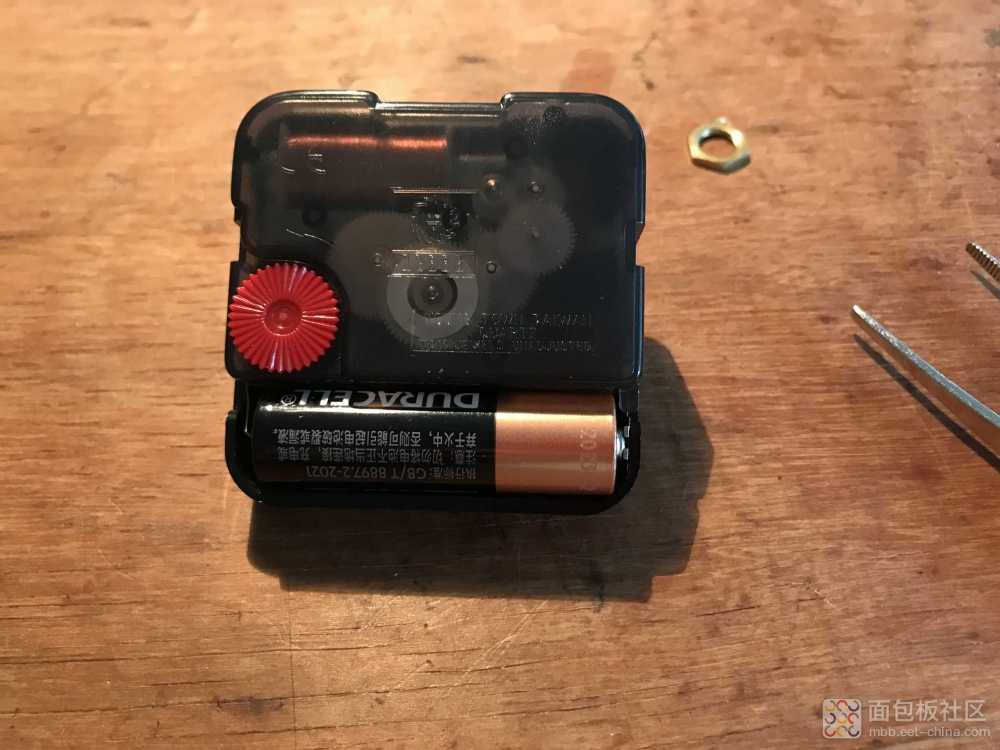

  装回去了。





  还是不动啊!

  敲一敲,用耳朵贴着听,里面有响声,一会又停了。

  反复多次,都一样。

  干脆放一放看,是不是长期不用电,元器件饿极了?

  午饭后,午觉起来,还是不动。

  拿起来,敲一敲,帖耳停,嘀嘀嘀,有响声,持续一分多钟,指针还是不动。

  放了一会儿,在那起来听,里面又没声了,一敲就有声。

  干脆,再拆解看看。

  另文
