Proteus之PLD初级教程<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

前言

Proteus在数字电路仿真中表现非常出色，虽然Proteus对PLD（CPLD/FPGA）支持不多，但是这并不能否认我们不对此方面有所了解，下面对Proteus中的PLD做个简单的学习。

一、PLD编程软件WinCupl简介

在Proteus中，PLD器件所需要载入的文件是“.jed ”文件（就像仿真单片机所需要.HEX文件一样），而产生这样的文件，我们需要另外一种编辑环境，这就是WinCupl。

WinCupl是ATMEL公司出品的Cupl语言的编译环境，用于PLD器件的编程，支持多种器件，包括GAL系列和ATF系列。

一般来说，ATF系列的同等级产品要必GAL的便宜，比如AFT16V8就兼容GAL16V8，可以擦写100次，价格上也便宜1块～2块，性能都差不多。

在ATMEL公司的SPLD/CPLD栏目中免费下载WinCupl后，可以得到一个注册码，用这个码就可以激活WinCupl了，这个码没有使用时间的限制。

WinCupl软件包实际包括两个部分，一个是WinCupl,PLD的编译环境，一个是WinSim（相当于MAX的波形仿真部分）。

接下来我们学习如何使用这个软件。

二、编译Wincupl源文件

Cupl语言的基本结构在这里不作详细介绍，仅对其在Proteus中的PLD所需要的仿真文件产生进行介绍。下面以3-8多路选择器（相当于74LS138）为例，介绍编译Wincupl源文件并产生PLD所需要的仿真文件的具体步骤。

说明：这里我们仅用组合逻辑来实现我们的器件，达到教学目的，更加复杂器件的实现（需要使用时序逻辑）请参见其它学习文档。

1、启动WinCupl。如图1，启动完进入主界面后，单击File菜单的New，从New中单击Projet，就是新建一个工程文件（其实还是PLD文件），在弹出的对话框中，“Name”（源文件名称），填“Encoder”，其它包括“Date”（创建时间）、“Designer”（设计者名称）、“Company”（公司名称）等根据需要进行填写。这里有个特殊的地方，就是“Device”（器件名称），系统默认的是virtual，就是不针对任何具体的部件，这里我们改掉，改成g16v<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />8a，这个关键字兼ATF16V8。如图2所示；

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

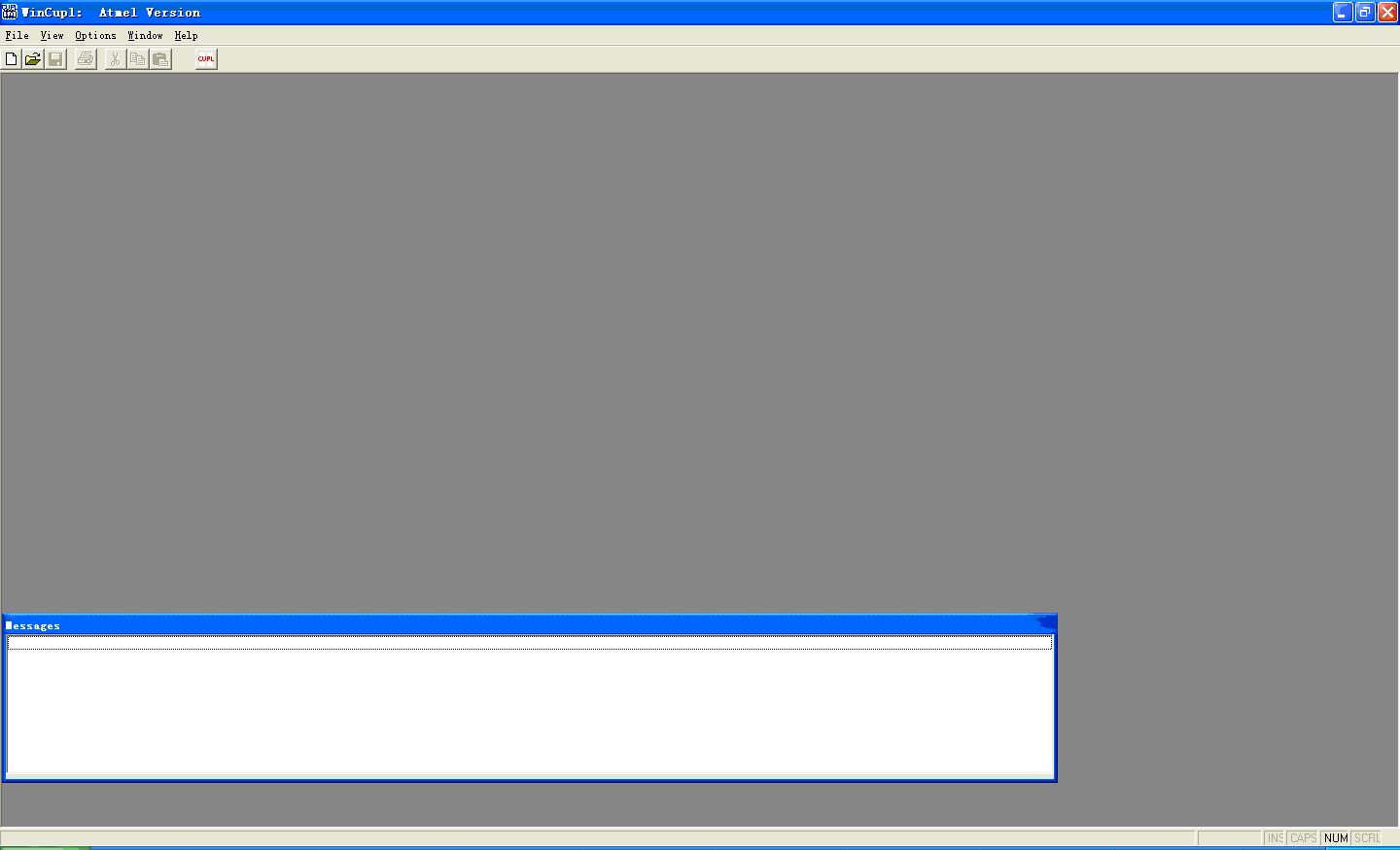

图1  启动界面

图2  头文件信息

2、单击OK后，系统要你输入你要用的输入引脚数，我们有六个输入端，因此填“6”，如图3，单击OK按钮。

图3  填写输入引脚数

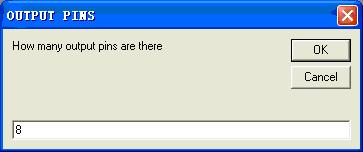

3、系统要你输入要用到的输出引脚数，填“8”，如图4，单击OK按钮。

图4  填写输出引脚数

4、系统要你输入要使用到的中间节点数，我们不需要，填0，单击OK按钮。这样系统就建立了一个PLD文件，文件名就是ENCODER.PLD。系统将该文件显示出来了，就象下面这样：

Name     Encoder ;

PartNo   00 ;

Date     2008-4-15 ;

Revision 01 ;

Designer XIEYI ;

Company  stepservo ;

Assembly None ;

Location  0;

Device   G16V8A ;

/* *************** INPUT PINS *********************/

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

/* *************** OUTPUT PINS *********************/

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

PIN     =                         ; /*                                 */

显然，这是一个空文件，我们需要对输入、输出引脚定义，以及其中的逻辑进行填写，3-8多路选择器逻辑相对简单，这里就不啰嗦了。最后的编写后的文件如下：

Name     Encoder ;

PartNo   00 ;

Date     2008-4-15 ;

Revision 01 ;

Designer XIEYI ;

Company  stepservo ;

Assembly None ;

Location  0;

Device   G16V8A;

/* *************** INPUT PINS *********************/

PIN 2     =   A2                      ; /*                                 */

PIN 3     =   A1                      ; /*                                 */

PIN 4     =   A0                      ; /*                                 */

PIN 5     =   E1                      ; /*                                 */

PIN 6     =   E2                      ; /*                                 */

PIN 7     =   E3                      ; /*                                 */

/* *************** OUTPUT PINS *********************/

PIN 19     =   Q0                      ; /*                                */

PIN 18     =   Q1                      ; /*                                */

PIN 17     =   Q2                      ; /*                                */

PIN 16     =   Q3                      ; /*                                */

PIN 15     =   Q4                      ; /*                                */

PIN 14     =   Q5                      ; /*                                */

PIN 13     =   Q6                      ; /*                                */

PIN 12     =   Q7                      ; /*                                */

Q0 = !((E1)&(!E2)&(!E3)&(!A0)&(!A1)&(!A2));

Q1 = !((E1)&(!E2)&(!E3)&(!A0)&(!A1)&(A2));

Q2 = !((E1)&(!E2)&(!E3)&(!A0)&(A1)&(!A2));

Q3 = !((E1)&(!E2)&(!E3)&(!A0)&(A1)&(A2));

Q4 = !((E1)&(!E2)&(!E3)&(A0)&(!A1)&(!A2));

Q5 = !((E1)&(!E2)&(!E3)&(A0)&(!A1)&(A2));

Q6 = !((E1)&(!E2)&(!E3)&(A0)&(A1)&(!A2));

Q7 = !((E1)&(!E2)&(!E3)&(A0)&(A1)&(A2));

写好后，我们需要编译该文件。首先保存文件（怎么保存就不用我说了吧^_^），然后在“Run”菜单中，单击“Device Dependent Compile”，就是基于器件型号的编译。如果没有出现什么键入错误，都能成功编译，如图5。编译完成后，即可产生我们所需要的“.jed”文件 。

图5  编译成功后

三、PLD在Proteus中的仿真

在Proteus中的仿真步骤如下，具体方法这里也不作介绍了，如不会者，请参见一些入门教程。

1、     启动Proteus（这个好像不用多说了吧）；

2、     添加以下器件：

①AM16V8（这是我们所需要仿真的器件）

②LED-RED

③LOGICSTATE

④RESPACK-8

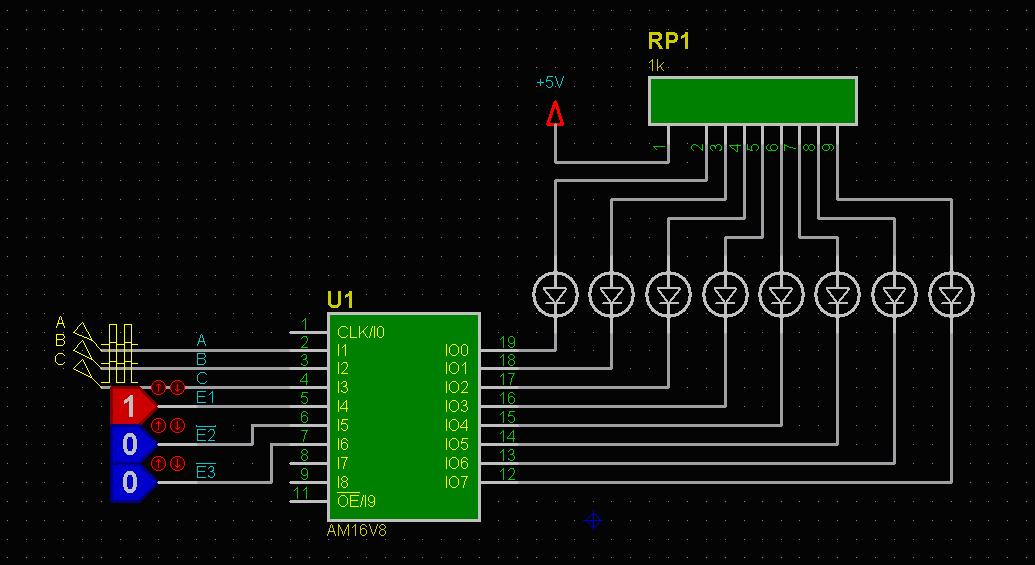

3、 摆放好元器件。按如图6所示连接好：

图6  元器件摆放好后的效果

4、载入“.jed”文件；

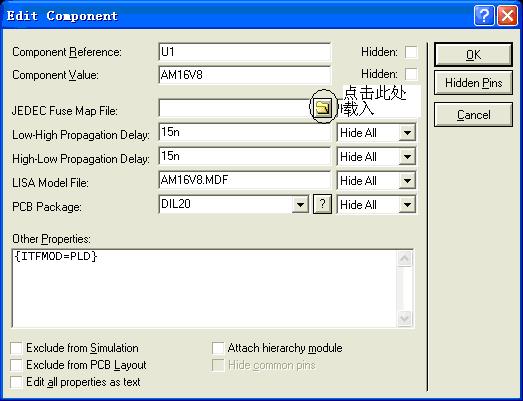

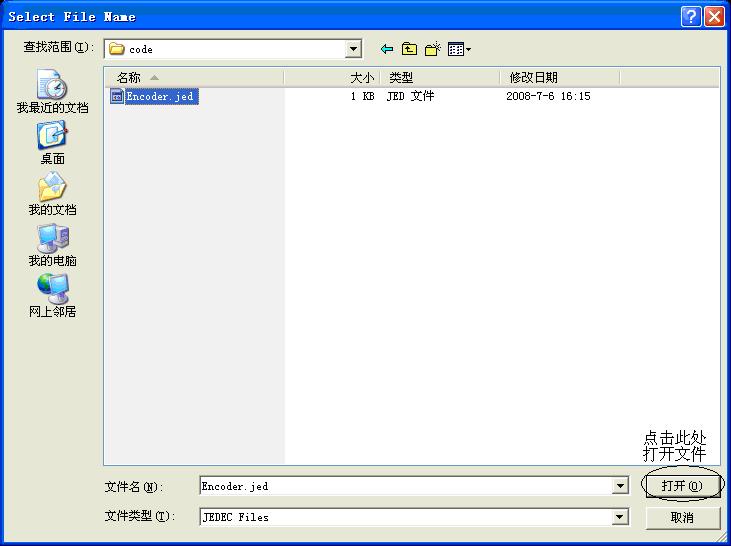

就像载入单片机“.HEX”文件一样（如果熟悉Proteus操作的可按照自己的方法载入文件），将鼠标放在U1上，右击，然后左击，在“JEDEC Fuse Map File:”处，如图7(a)，找到我们刚刚保存源文件的地方，选择“Encoder.jed”文件，然后打开，如图7(b)，最后点击“OK”，如图8(C)。

(a)

(b)

(C)

图7  载入“.jed”文件

5、U1(AM16V8)的第2(I1)、3(I2)、4(I3)脚，添加DCLOCK，如图8，

图8  添加“DCLOCK”

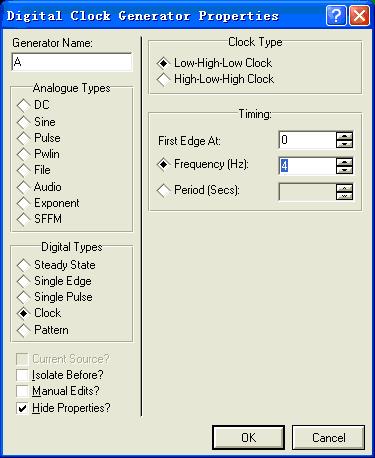

第2脚（I1）频率设置为4 Hz，第3脚（I2）频率设置为2 Hz，第4脚（I3）频率设置为1 Hz如图9，

图9  设置DCLOCK的频率

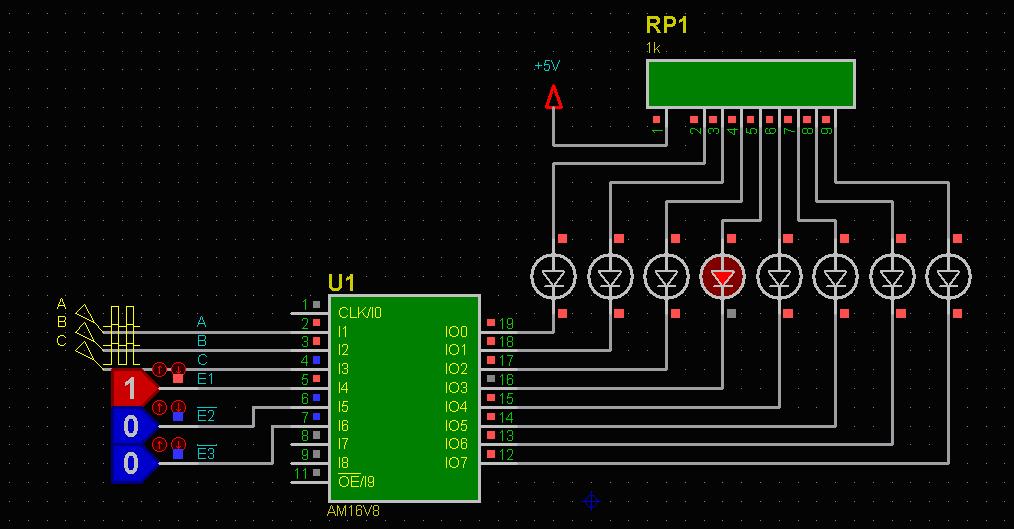

6、点击“运行”按钮行进行仿真，我们会发现：在满足使能条件时（E1=1，E2=0，E3=0），LED灯从左至右依次循环点亮，如图10，达到我们的设计要求。

图10  仿真效果

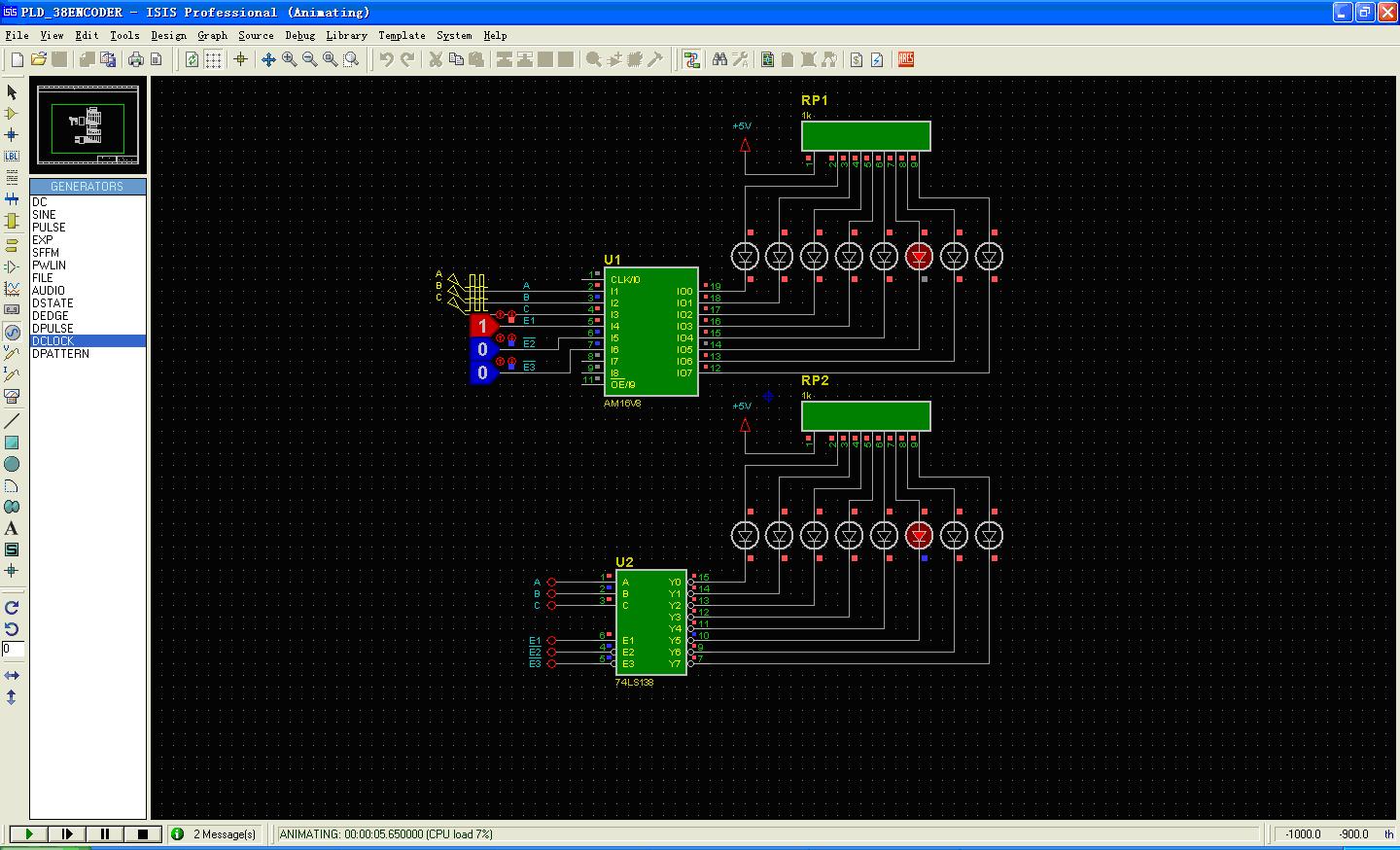

7、我们也可以用74LS138来仿真，这样有一个对比，最终对比效果如图11，我们发现两个器件仿真效果是一致的。

图11  与74LS138仿真对比
