TLC7528工作电源为5~15 V,功耗小于15 mW。2或4象限乘法功能使这种器件成为许多微处理器控制的增益设置和信号控制应用的良好选择。他可工作于电压方式,产生电压输出而不是电流输出。
1芯片简介
1.1功能特点
·易于与微处理器接口;
·片内数据锁存;
·在每个A/D转换范围内具有单调性;
·可与模拟器件AD7528和PMI PM7528互换;
·适合于包括与TMS320接口的数字信号处理(DSP)应用的快速控制信号;
·电压方式(VOLTAGEMODE)工作;
·CMOS工艺制造。
1.2功能方框图

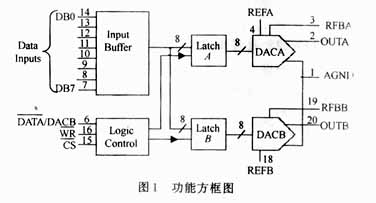

功能方框图如图1所示。
1.3引脚排列

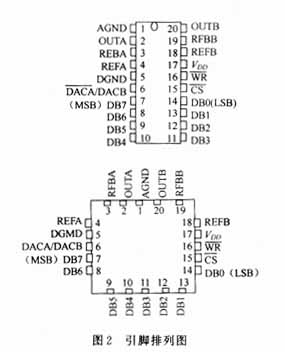

TLC7528的引脚排列如图2所示。
1.4时序图

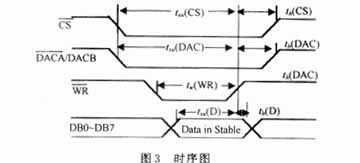

TLC7528的时序图如图3所示。
2 工作原理

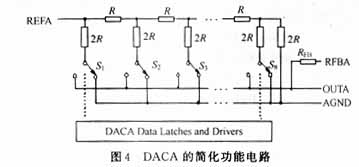

TLC7528包含两个相同的8位乘法D/A转换器DACA和DACB。每个DAC由反相R-2R梯形网络、模拟开关及数据锁存器组成。二进制加权电流在DAC输出与AGND之间切换,于是在每一梯形网络分支中保持恒定的电流,与开关状态无关。大多数应用仅需要加上运算放大器和电压基准。所有数据输入均为低情况下DACA的简化D/A电路如图4所示。
TLC7528通过数据总线,DACB控制信号与微处理器接口。当
和
均为低电平时,TLC7528模拟输出(由DACA/DACB控制线指定)对DB0~DB7数据总线输入端的活动做出响应。在此方式下,输入锁存器是透明的,输入数据直接影响模拟输出。当
或
信号变为高电平时,DB0~DB7输入端上的数据被锁存,直至
或
信号再次变低为止。当
为高电平时,不管WR信号的状态如何,数据输入被禁止。
3TLC7528在可编程状态可变滤波器中的应用
TLC7528应用于可编程状态可变滤波器可提供低通、高通和带通输出,适合于需要滤波器参数微处理器控制的应用。

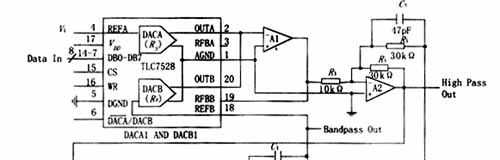

如图5所示,DACA1和DACB1控制滤波器的增益和Q值,而DACA2和DACB2控制截止频率。为了使截止频率表达式为真,DACA2和DACB2两半必须精确地跟踪。采用TLC7528时,这是易于实现的。
可编程的截止或中心频率的范围是0~15kHz,Q的范围是0.3~4.5。
电路方程:
(来源:现代电子技术)
