原创 ATA接口信号（原创）

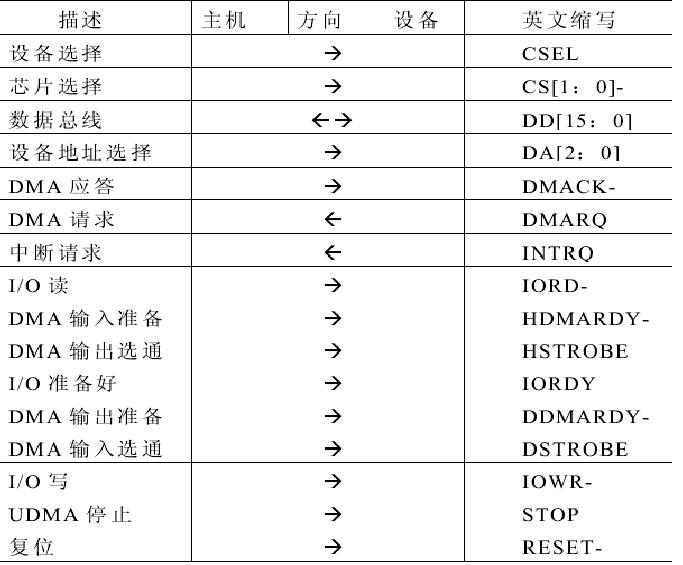

信号方向：

信号描述：

1.CS[1:0]-；

用来选通命令寄存器组。

2.DA[2:0]；

用来选通命令寄存器组和控制寄存器组中的一个寄存器；

3.DASP-；

a)复位的时候，设备1会拉插入该信号表示它有效；

b)其它时候，该信号表示选通的设备正常工作；

4.DD[15:0]；

双向16位数据总线，用来传输命令，数据，状态等；

5.DIOR-，HDMARDY-，HSTROBE；

a)DIOR-：主机对读设备的寄存器或数据口的选通信号；

b)HDMARDY-：UDMA突发传输控制信号，主机插入该信号表示主机已经准备好接受UDMA的突发传输，主机在暂停突发传输时，忽略该信号；

c)HSTROBE：UDMA写时数据的采样时钟信号，在该信号上沿和下沿都锁存数据，主机停止产生该信号时，将暂停UDMA写传输；

6.DIOW-，STOP；

a)DIOW-：主机写设备寄存器或数据口的选通信号；

b)STOP：UDMA传输时，主机插入STOP信号，将结束该次传输；

7.DMACK-；

DMA应答信号，用来应答DMARQ的请求；

8.DMARQ；

DMA请求信号，当设备准备好跟主机之间传输数据时，设备插入该信号以使用DMA传输；

9.INTRQ；

设备中断请求，被选中设备使用该信号来中断主机系统；

10.IORDY，DDMARDY-，DSTROBE；

a)IORDY，设备返回给主机的准备就绪信号，当设备还没准备好应答一个数据传输要求时，该信号用来延长主机对寄存器的读写传输周期；

b)DDMARDY-，当设备准好接受UDMA传输时反馈给主机，设备通过使该信号无效来暂停UDMA突发传输；

c)DSTROBE，UDMA读时的数据采样时钟信号，主机用该信号的上沿和下沿采用数据，设备通过停止产生该信号暂停UDMA读的传输；

12.PDIAG-，CBLID-；

a)PDIAG-：设备1用来指示给设备0，说明设备1结束诊断检测；

b)CBLID-：在上电或硬件重启后，主机通过检测该信号来检测80排线接口是否存在；

13.RESET-；

主机的硬件复位信号；

14.CSEL；

挂在IDE接口上的硬盘通过该信号配置成设备0和1；
