原创 Hello! Cadence PCB 设计 第二章 OrCAD主界面介绍

开启OrCAD Capture CIS后，则进入到OrCAD Capture CIS的工作台主界面，OrCAD Capture CIS的主界面是一个典型的多文档界面 (MDI) 窗口，包括菜单栏，工具栏，主工作区，状态栏，如下图所示。

OrCAD Capture CIS 主界面

菜单栏，OrCAD的所有自带的功能全部可以通过菜单栏调用完成，比如常用的新建、打开原理图项目，原理图检查，网表输出等，在日常的原理图项目设计过程中，需要经常与菜单栏打交道。

OrCAD中的菜单项目是上下文感知的，也就是说，针对打开的不同项目窗口，OrCAD的菜单会针对性的呈现相关的菜单项。例如，如果没有打开原理图项目，菜单栏里边很多选项是呈灰色的，无法点击。而打开了原理图项目后，菜单项会根据所打开的不同原理图类目进行激活。如打开原理图页面绘制窗口和打开项目管理窗口所呈现的菜单类目也是不一样的。

具体的菜单类目介绍后续文章会推出，O(∩_∩)O~

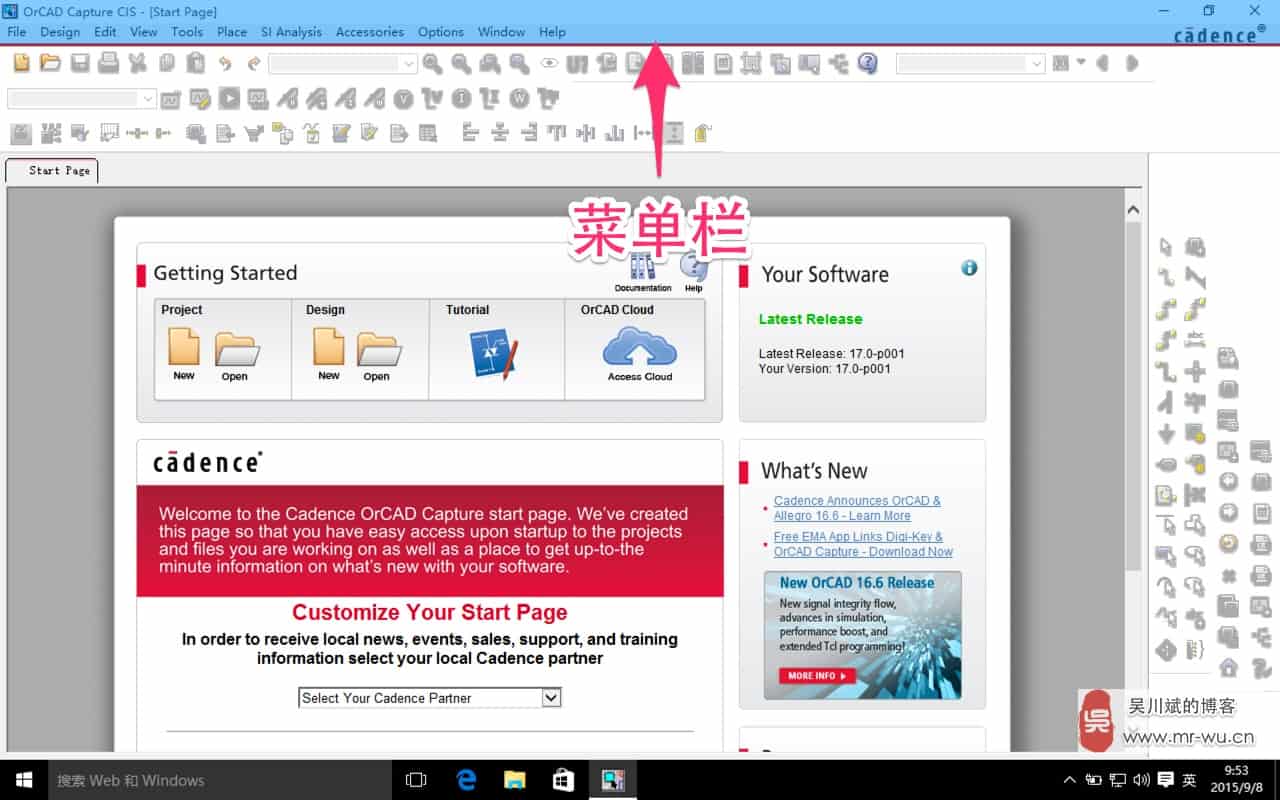

OrCAD Capture CIS 菜单栏

工具栏，OrCAD的默认的工具栏种类有10种之多，而且你还可以创建自定义的工具栏，如果将这些工具栏全部显示的话，会比较的占版面，这里推荐根据自身习惯进行定制，有快捷键的尽量使用快捷键完成，而不用通过移动鼠标去点击相关的工具栏图标，这样效率会比较低。

老wu的做法是，将系统默认的工具栏通通关闭不显示，以最大化显示原理图绘制界面，大部分操作通过快捷键完成，直接在键盘上按一个按键键和移动鼠标到对应的工具栏上点击对应的工具栏小图标，然后再次将鼠标移到主工作区里继续操作相比，显然是前者效率要高出许多，所以有快捷键不用而去点击工具栏的图标，是在浪费绳命，O(∩_∩)O~，如果是老wu面试，如果应聘者对快捷键不熟悉，我会直接告诉他可以回去了，而且不用等消息……

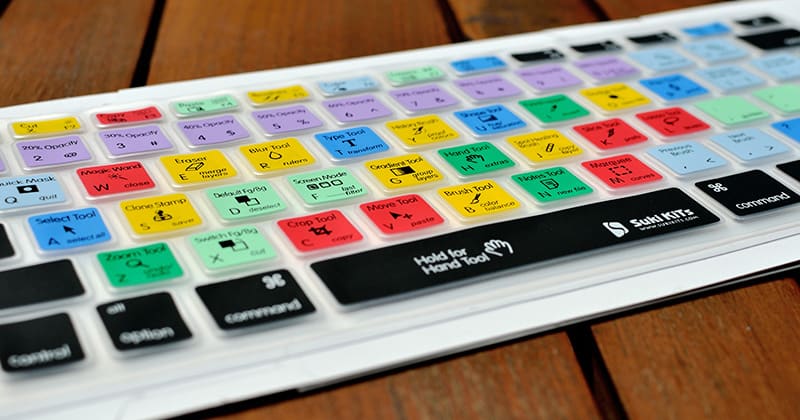

快捷键对于设计者来说有多重要，我们可以看看photoshop的快捷键功能，都玩出花来了，还形成了产业链，还好Orcad Cpature 的快捷键没有那么复杂，不需要键盘膜来帮助记忆，关于OrCAD的快捷键，后续章节会重点来描述，敬请期待，O(∩_∩)O~

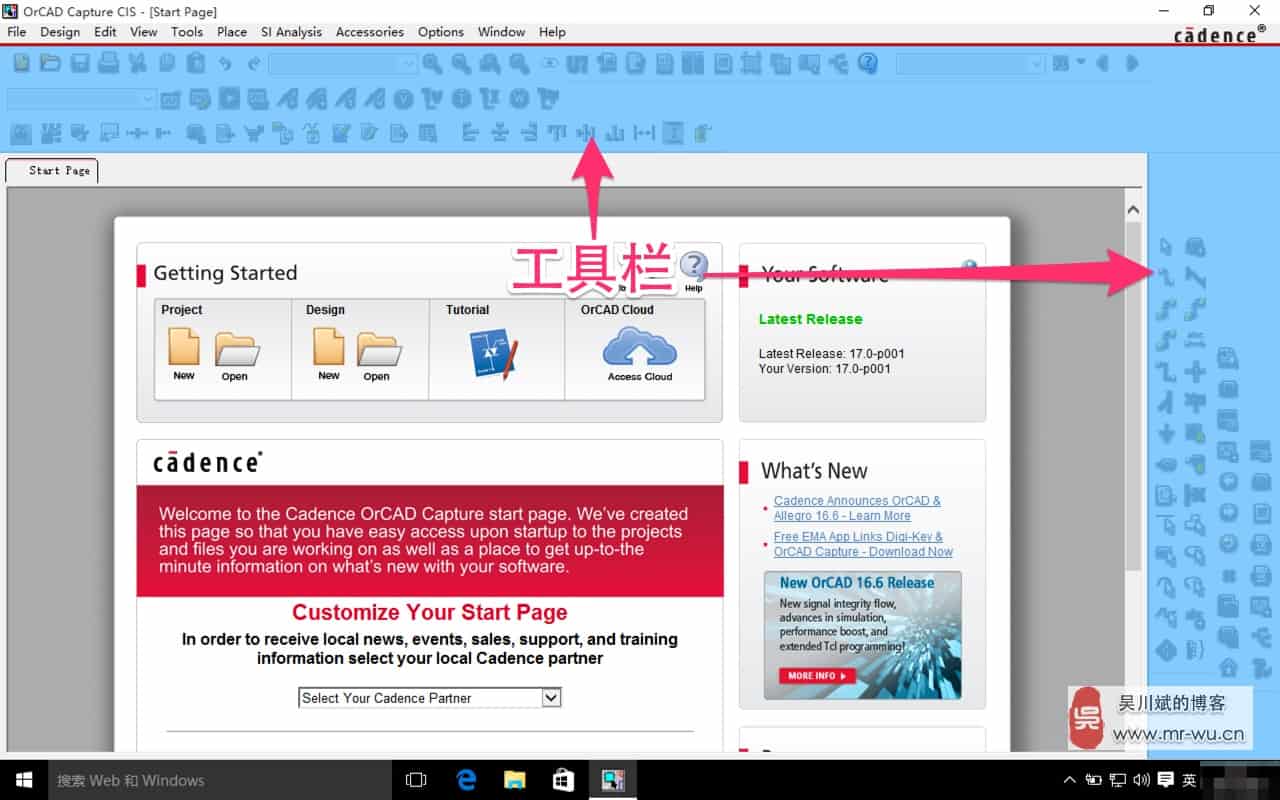

OrCAD Capture CIS 工具栏

主工作区是我们主要面对的窗口，主工作区是一个多窗口管理界面，默认设置时，会启动Start Page页面。如果创建了原理图项目，还会出现原理图项目管理窗口，原理图绘制窗口，原理图符号绘制窗口，元器件属性编辑窗口等。

默认启动的Start Page页面比较鸡肋，个人感觉没什么作用，如果是正版用户，那个Latest Release可能会比较有用一点，对于打补丁强迫症患者来说。

Start Page会拖累OrCAD Capture的启动速度，因为他要联网去读取版本的更新信息，Cadence官网的一些跟新新闻等等，使得OrCAD启动有点拖沓，推荐关闭自动启动Start Page页面功能。

操作步骤：

在菜单栏“view” 下勾选“Command Window” , 在打开的“Command Windows”窗口里输入“SetOptionBool EnableStartPage 0” ，禁止在OrCAD Capture启动时自动打开Start Page页，如果想恢复Start Page页，则输入“SetOptionBool EnableStartPage 1”即可。

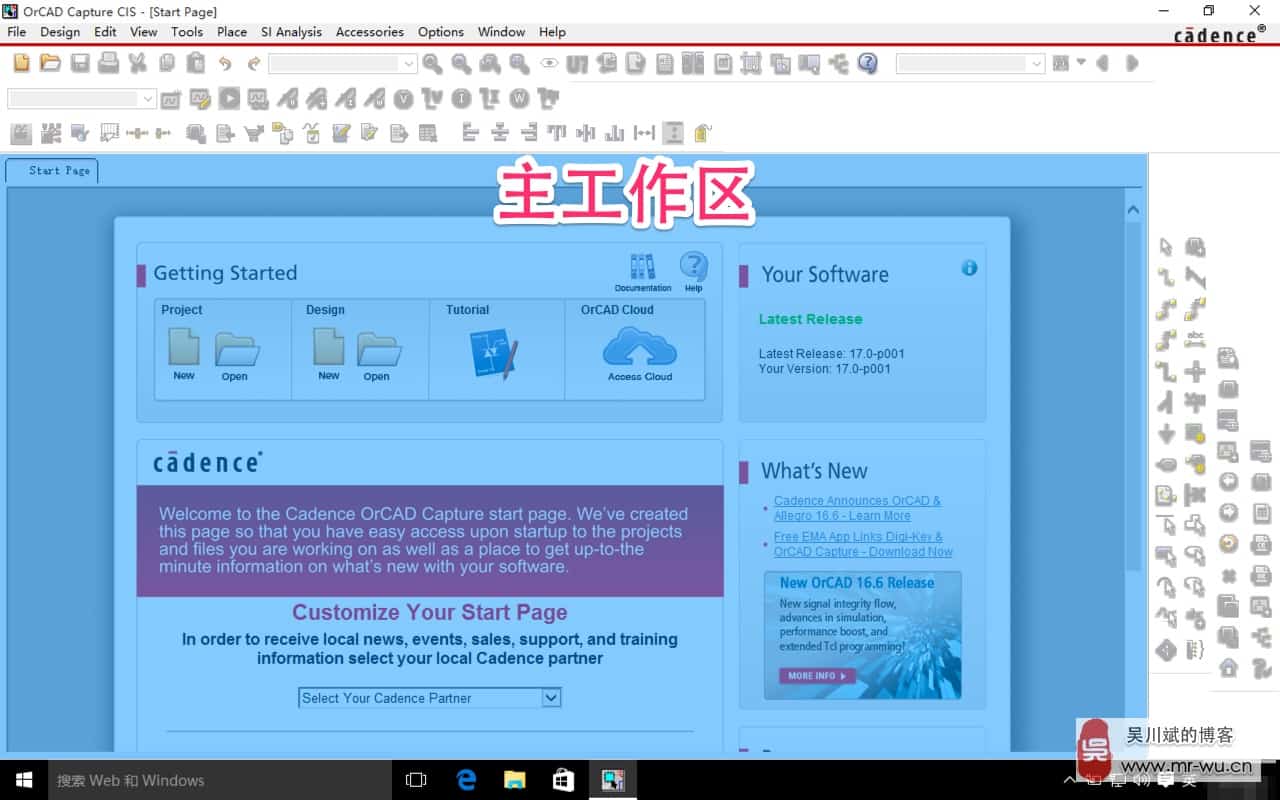

OrCAD Capture CIS 主工作区

老吴的OrCAD Cpature主界面是这样的：

OrCAD Capture 主界面介绍视频
