原创 数码管测试方法与数字对应数码管显示控制转换字节

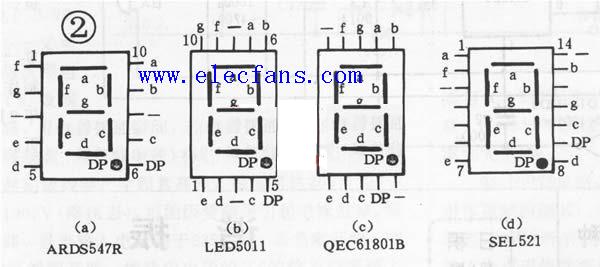

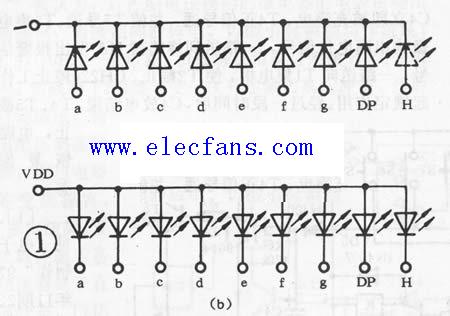

三、测试：同测试普通半导体二极管一样。注意!万用表应放在R×10K档，因为R×1K档测不出数码管的正反向电阻值。对于共阴极的数码管，红表笔接数码管的“-”，黑表笔分别接其他各脚。测共阳极的数码管时，黑表笔接数码管的vDD，红表笔接其他各脚。另一种测试法，用两节一号电池串联，对于共阴极的数码管，电池的负极接数码管的“-”，电池的正极分别接其他各脚。对于共阳极的数码管，电池的正极接数码管的VDD，电池的负极分别接其他各脚，看各段是否点亮。对于不明型号不知管脚排列的数码管，用第一种方法找到共用点，用第二种方法测试出各笔段a-g、Dp、H等。

uchar bit_secl=0x01;
for(n=0;n<8;n++) //显示数字
{P0=bit_secl;
P2=0x03;
bit_secl=bit_secl<<1;
delay_ms(1500);
}
return;
}
void display4(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //显示数字
{P0=bit_secl;
P2=0x04;
bit_secl=bit_secl<<1;
delay_ms(1500);
}
return;
}
void display5(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //显示数字
{P0=bit_secl;
P2=0x05;
bit_secl=bit_secl<<1;
delay_ms(1500);
}
return;
}
void display6(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //显示数字
{P0=bit_secl;
P2=0x06;
bit_secl=bit_secl<<1;
delay_ms(1500);
}
return;
}
void display7(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //显示数字
{P0=bit_secl;
P2=0x07;
bit_secl=bit_secl<<1;
delay_ms(1500);
}
return;
}
void display8(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //显示数字
{P0=bit_secl;
P2=0x08;
bit_secl=bit_secl<<1;
delay_ms(1500);
}
return;
}
void display0(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //显示数字
{P0=bit_secl;
P2=0x00;
bit_secl=bit_secl<<1;
delay_ms(1500);
}
return;
}

void main(void)
{
for(; ;)
{display0();
display1();
display2();
display3();
display4();
display5();
display6();
display7();
display8();
}
}
