原创 LM317电源

前不久在搞大功率LED驱动问题，本想使用LM317提供恒流来驱动LED的后来发现功耗有点大，没办法只好换掉采用了SN3350来驱动，效果还不错。那LM317拿来做什么呢，呵呵。搞台简单的电源：

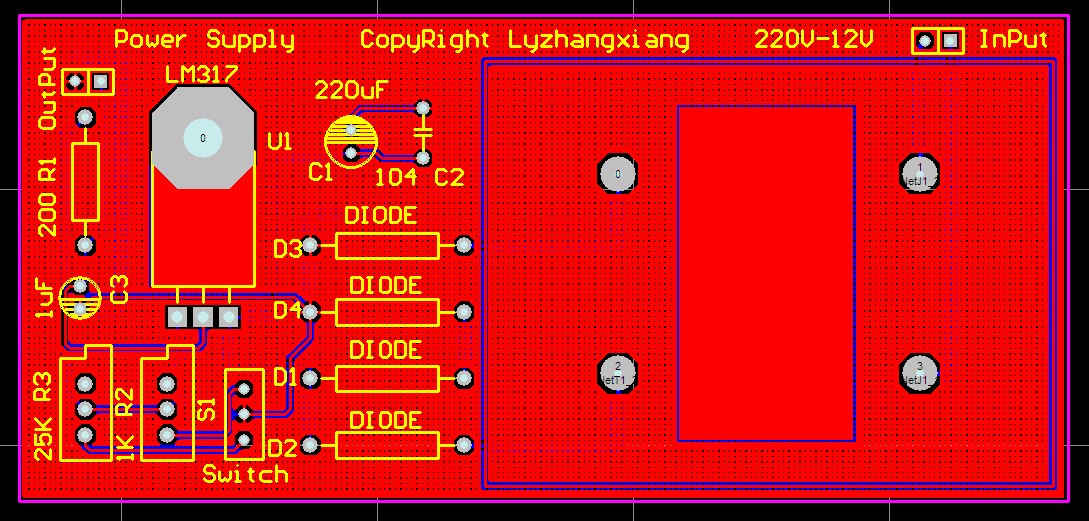

电路图很简单，就不上传了，采用最基本的使用方法，只是电路中将取样电阻换为了200欧姆个人觉得更合理。手头上没有大一点的变压器只好使用了一款12V的用着电源貌似有点不够用的感觉，凑合吧。其次是用了两个档位的选择开关，一路是恒定的5V的输出另一路是电压输出可调！

又一次做电源，体会又不一样，对于电容滤波以及整流的后极电压有了更深刻的认识！

整流滤波电容选取

<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。

标准一：

电容器的耐压值一般应取<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />E2（E2为变压器次级交流电压）的1.5倍（部分书籍上说是1.2）！

标准二：

大部分有经验的人认为，按照输出的电流大小来确定应该如何去选取滤波电容的容量大小。

表一 输出电流与电容容量关系
