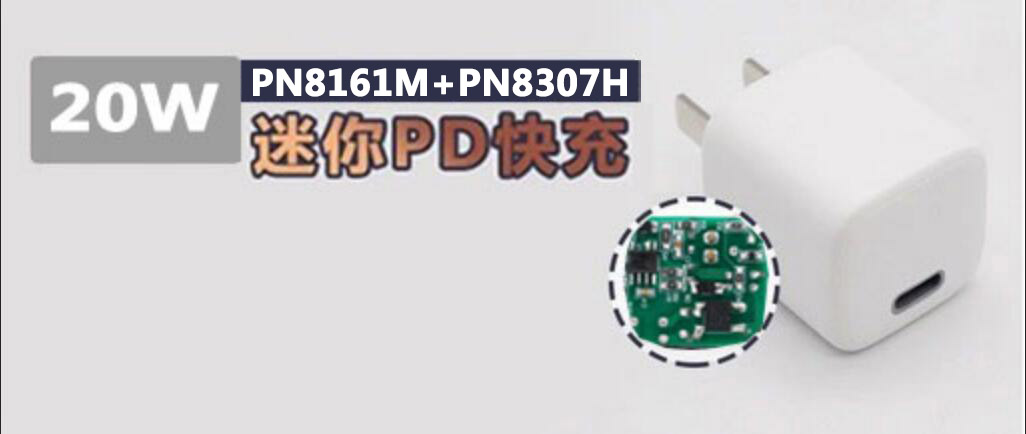

随着今年苹果发布iPhone12系列，包括在售的老款机型都全面取消了适配器，各大品牌纷纷入局20W PD快充市场，赶着iPhone 12系列的热潮，骊微电子推出采用开关电源宽范围输出，协议芯片通过光耦控制输出电压的PN8161+PN8307 20w pd快充充电器方案典型架构。
20w pd快充充电器，输入：100-240V~ 50/60Hz 0.5A，输出：5V3A、9V2.22A、12V1.66A，支持QC、AFC、FCP、PE2.0、PD3.0、PPS多个快充协议，兼容性广泛，除了能兼容苹果家族产品快充外，不少安卓机型也能获得良好的快充体验。

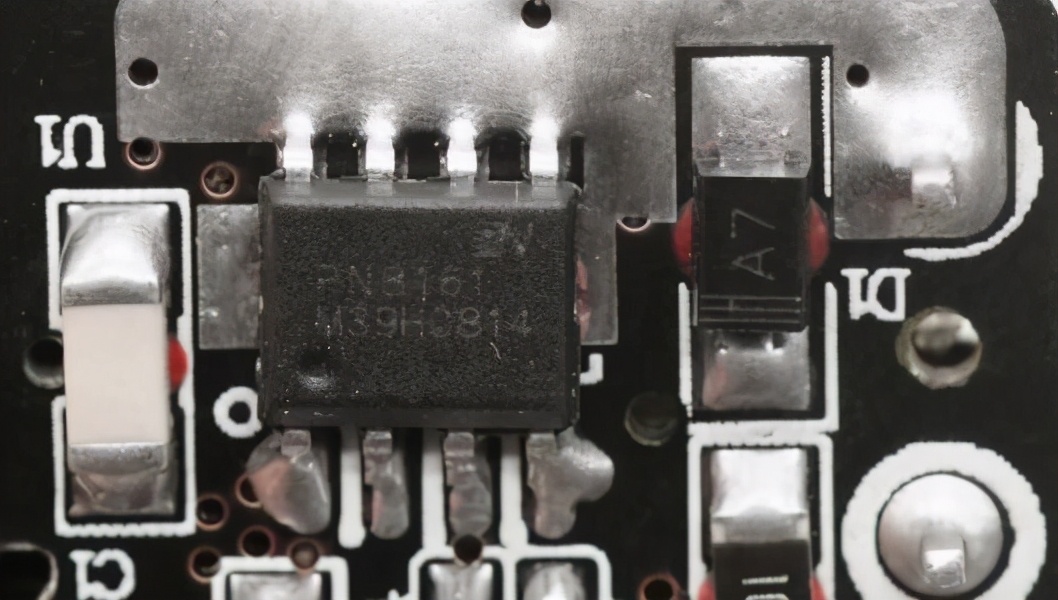

PN8161M PWM主控芯片，该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的AC-DC开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动功能。
和PWM主控芯片搭配的是PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。
PN8161M+PN8307H 20w pd快充组合方案，由于初次级控制器和协议芯片均内置了MOS管，具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。>>
