第一部分 测试的基本知识<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

移动数字电视是通信界08年最流行的一个词汇之一了, 围绕这CMMB还是TMMB的争论没有停止过, 随着支持CMMB的芯片和终端先行出现, CMMB略显几分优势. 随着今后数字移动电视的普及, 我们在开发中会遇到不少问题, 所以我这里也来谈谈我移动电视接收系统的认识. 这次讨论的主要话题是关于支持海外移动电视DVB-T(主要欧洲), ISDB-T(日本)两大标准的测试系统的基本面, 同时也了解一下CMMB和其之间的联系和关系.

我们先来看图1, 这是一个基本的移动数字电视的测试图

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

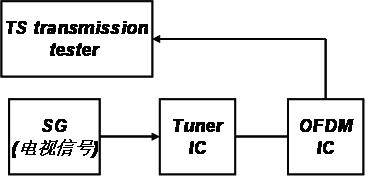

图1  移动数字电视接收系统测试图

所涉及到的东西也只有4样, 所以其实数字接收端系统的测试不难, 接下来让我们具体分析一下其中的各项内容.

首先是信号发生器, 是指能产生各种符合标准的电视信号源, 比如传统的PAL B/G, NTSC模拟电视信号, 还有现在的DVB-T, ISDB-T, ATSC, CMMB电视信号源, 每个频道的电视信号, 当然包括了视频信息和声频信息, 还有导码, 同期信息等. 从SG输出的都是经过OFDM调制后的RF信号, 所以一般与tuner连接的都是用BNC75欧姆的传输线. 现在国外的三大标准已经有不少厂家都推出了相应的测试仪器, 而支持CMMB信号源的,我以前在网上查到过Agilent有仪器已推出.

SG输出的信号, 通过tuner的接收降频到中频再经过OFDM解调后输出TS信号, 最后到送入到TS测试仪器.

为了了解TS测试仪器是如何判别接收到的信号的正确率, 我们先了解一下用于测试的信号码, 其中在DVB-T, ISDB-T中常用的是PRBS码, 即Pseudo-Random Binary Sequence(伪随机二进制序列) 伪随机二进制序列(PRBS)是有取景信息和在个别的运输信道中使用伪噪声的数字信号。在ISDB-T数字电视测试中, 用23段shift-PRBS信号来进行BER测试, PRBS码其实就是2进制的PRN码,

下图为应用在数字电视传送品质测试的PRBS码示意图

图2  用于数字电视传送测试的P23码

上图, shift register 共 23段, patten共长2^23-1, 在第18段和第23段后接OR门反馈到第一段,  输出为X^23+X^18+1

由于这组PRBS码和传送信号完全没有相关性, 即和AWGN噪声实质相同, 在数字电视中,发送端发送这组码, 如果接收段能正确接收到这组码, 就有可能构建后面的信号码.

实际中, ISDB-T标准中, 由于采用了多层结构, 分别可用于满足一般手机需要的移动电视需要(QPSK)和电视及高清画面的需要(64QAM)两种模式, 所以测试是会出现PRSB码如何设置, 把非测试的模式可以设置”NULL”以实现单层传输..

关于测试中注意要点请参阅第2部
