原创 「硬见小百科」画原理图的7个非常见技巧

2020-8-14 10:06 320 2 2 分类: PCB 文集: 硬见小百科
最近在画一个原理图,把一些比较好的经验分享一下,比较普通的就不提了。

1.把每个功能模块分离开来,以100,200,300……记录,并且用虚框标明。

2.输入模块在图的左半部分,输出模块在右半部分,电源在左上半部分,MCU在中间部分。

3.选择最常用的电阻和电容,缺省电阻(精度如5%,封装0603),缺省电容(精度如10%,封装0603,耐压50V),如有与之不同则必须显示出来。

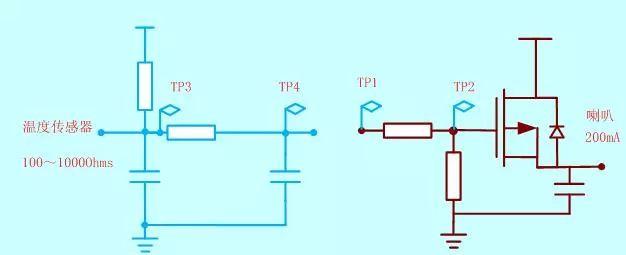

4.确认在每个信号点添加测试点。

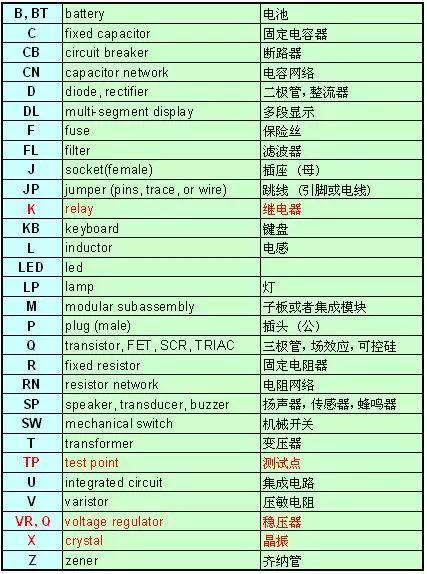

5.标号需按照以下定义:

6.地平面符号如下:

7.注明输入/输出信号的功能(简写形式),输入/输出信号的大小(电流)。电源信号注明电压大小和最大电流。敏感信号需要注明。
