原创 晶振谐振电阻过大，会怎么样？

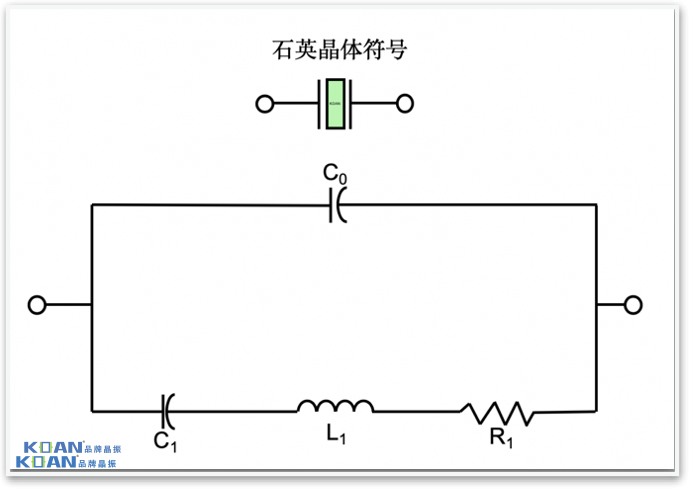

等效电路图：

石英晶体的压电谐振现象可以用等效电路来模拟。等效电路包括静态电容C0，动态电容C1,谐振电阻R1,以及动态电感L1。晶体两引脚之间的电容为静态电容C0。在不考虑C0时，谐振电阻RR近似等于晶体的动态电阻R1和等效串联电阻ESR。

RR,R1,ESR概念解释：

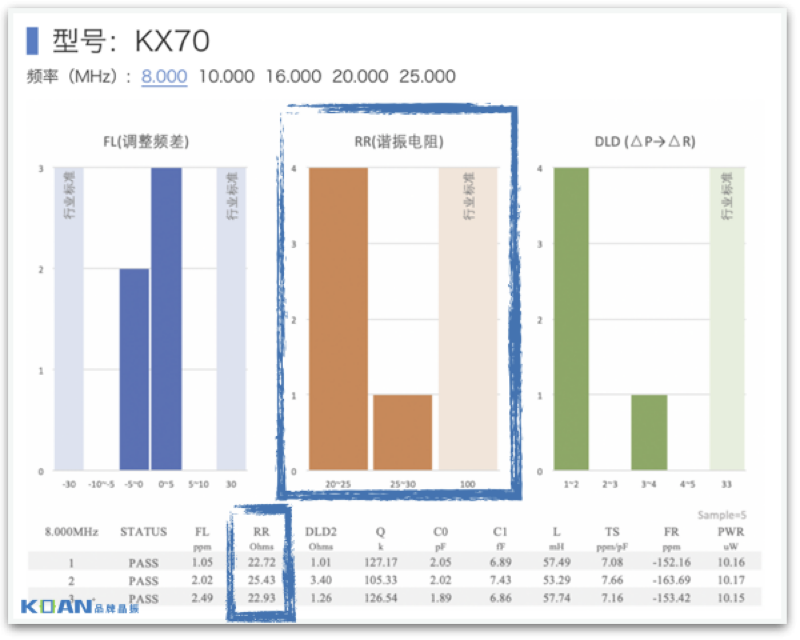

RR: 晶振谐振电阻, 又被叫为晶振内阻/晶振电阻，是晶振本身的电阻 值。大小值取决于晶体内部摩擦、电极、支架等机械性振动时的损失，以及周围环境条件等的影响损失。

R1: 表示晶体在固有谐振频率下的等效阻抗，与Q值成反比。Q值是由生长的水晶料品质决定的。

ESR: 等效串联电阻，表示能耗。与Q值成反比，Q值越高，固有频率则越稳定。

晶振谐振电阻过大，会怎么样：

目前市场朝着小型化发展，谐振电阻RR也会增大，负载电容CL会降低。RR大，起振需要的功耗大，激励电平不变，内阻过大会造成起振困难。
