原创 如何正确选型压控晶振？看完这篇你就懂了

一、压控晶振的构成及原理

VCXO压控晶振主要由石英晶体谐振器、变容二极管和振荡电路组成，其工作原理是通过控制电压来改变变容二极管的电容，从而“牵引”石英谐振器的频率，以达到频率调制的目的。VCXO压控晶振大多用于锁相技术、频率负反馈调制的目的。

压控晶体振荡器定义：压控晶振（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的OscillatorCrystal。

二、如何正确选型压控晶振

首先，要弄清楚具体应用场合是需要压控晶振，还是一般的振荡器。当设计人员希望通过外加控制电压来对振荡器的频率作小范围的调谐时，就应选用VCXO压控晶振器件。

我们把这种振荡器调谐称为牵引度（pullability）。牵引度用10－6数量级表示。VCXO压控晶振牵引度的典型值为±50×10－6～±200×10－6，要得到这种范围的牵引度，VCXO压控晶振产品一般采用标准圆形石英晶振。为了满足牵引度范围大的要求，设计上须用大尺寸晶体（直接0.25英寸～0.35英寸）。此外，如果要得到大范围的牵引度，VCXO压控晶振产品的晶体应是基模晶体。

VCXO压控晶振的技术规范中列有多项性能参数。这些参数往往是相互关联的。我们不能一味追求某些参数的高指标而忽视由此引起的其它参数的劣化。例如，VCXO压控晶振的允许的频率控制范围就是有限制的。一般来说，如果要求VCXO压控晶振的有较大的牵引度，则它在工作温度范围内的频率稳定度就较差。反之，如果对频率稳定度要求高，就很难得到较大的牵引度（>±200×10－6）。因此，正确了解压控晶振的技术规范和使用要求，对于在设计上用好这种器件是很关键的。

三、压控晶振的对频率稳定度要求

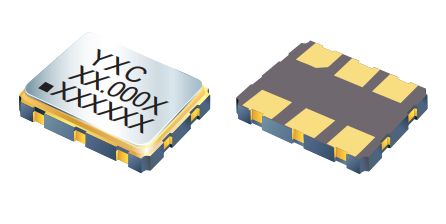

压控晶振用石英晶体作频率控制元件，其振荡频率在工作温度内是稳定的。当我们对VCXO压控晶振的进行调谐时，振荡频率会发生改变；但偏离标称频率的各个频率值在工作温度范围内同样是稳定的。必须注意，对于一个给定的频率而言，频率稳定度要求越高，要得到大范围的牵引度就越困难。采用硅解决方案，不能获得良好的频率稳定度。这是因为硅存在颤动噪声和相位噪声所致。VCXO压控晶振的采用了SMD晶振，频率异常稳定，是目前最好的频率控制器件。

四、压控晶振的的应用领域

电压控制型的OscillatorCrystal大多用于锁相技术、频率负反馈系统及频率调制，已是通信机、移动电话、寻呼机、全球定位系统（GPS）等众多电子应用系统必不可少的关键部件。
