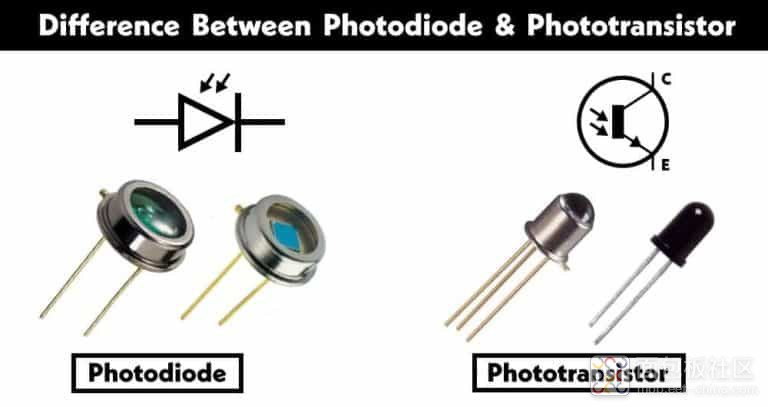

光电二极管和光电晶体管经常因为它们相似的操作而相互混淆。两者都是基于半导体的组件,用于感测光强度并将其转换为电信号,但它们完全不同。
在进入光电二极管和光电晶体管之间的差异列表之前,让我们先讨论它们的基础知识。

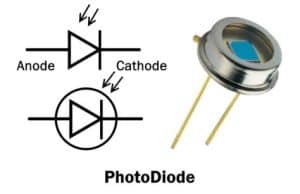

光电二极管是一种将光能转化为电能的光敏二极管。它由硅或锗制成。它是一种利用光电效应原理工作的单PN结器件。
光电二极管具有与普通PN 结二极管类似的结构,只是结暴露在光线下。透镜用于将光聚焦在接合处。当光照射到结时,它会产生以相反方向流向阳极和阴极的电子-空穴对。结果,称为光电流的电流流过连接的电路。
光电二极管设计为在反向偏压下工作。
光电二极管的特点

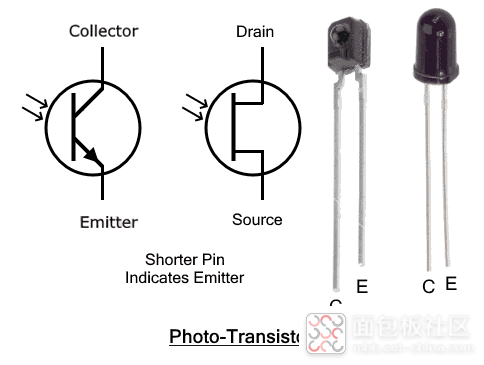

光电晶体管是一种光敏晶体管,用于放大转换光能产生的光电流。根据设计,它是一个二端或三端设备。它可以是由三层制成的 BJT(双极结型晶体管)或 FET(场效应晶体管)。
它有三个区域;发射极、集电极和基区。与普通 BJT 相比,集电极区域具有较大的面积。基区暴露在光线下。光通过也聚焦光的透镜进入基区。由于光电效应,光子粒子撞击结并释放电子-空穴对。电子-空穴对产生由晶体管放大的基极电流。
输出或集电极电流取决于基极电流,其幅度取决于光强度。因此,集电极电流与击中晶体管的光强度成正比。
它有两个类似于BJT 晶体管的 PN 结。
光电晶体管的特点
光电二极管 | 光电晶体管 |
光电二极管是一种将光能转换为电能的半导体元件。 | 光电晶体管是放大由光能产生的电流的半导体元件。 |
它基本上是一个光敏 PN 结二极管,带有用于光的开口或外露结。 | 它基本上是一个带有暴露基区的光敏 BJT 晶体管。 |
它由 2 层半导体材料制成 | 它由 3 层半导体材料制成 |
它由单个 PN 结制成。 | 它有两个PN结形成NPN或PNP结构。 |
它只有两个端子,即阳极和阴极。 | 根据设计,它有两个或三个端子。 |
它可以配置为正向和反向偏置。 | 它用于前向偏置。 |
它仅将光能转换为电流。 | 它还使用外部源放大电流。 |
与光电晶体管相比,它的灵敏度较低。 | 由于放大系数,它更敏感。 |
它具有快速的响应时间。 | 它的响应时间相对较慢。 |
它不需要电源即可运行。 | 它需要具有适当偏置的电源才能运行。 |
它同时产生电流和电压。 | 它只产生电流。 |
它很便宜。 | 它比光电二极管贵。 |
光电二极管用于使用太阳能电池将太阳能转换为电能。 | 光电晶体管用于感测光传感器中的光。 |
定义
功能
结构
终端
偏向
输出
灵敏度
响应时间
成本
应用
