电源模块是什么？
电源模块被称为电路中的能源供应站。它通过对电压的转换，把所需要的电流转换成用户所需要的直流电或交流电。
通过电源模块可以为相关系统中的仪表或控制设备提供稳定的交、直流电源输出。而稳定的电流可以为电路带来着隔离、保护、电压变换、稳压、降噪等作用。
电源模块的组成部分主要有电解电容、光电耦合器、印制电路板、半导体器件、开关变压器、电位器、熔断器等。模块式的结构带来适配性高、可靠性高、功率高、易于维护及应用广泛的优点。
由于模块式结构的优点甚多，因此模块电源广泛用于通信领域和汽车电子、航空航天等领域。
电源模块的失效
电源模块的失效通常是因为内部和外部某种因素导致其内部组成元器件降级发生的。
内部因素主要是生产材料、板卡设计、组装和包装的设计不合规或应用不合规导致。
外部因素主要有过电应力、静电放电与过载等。而最常见的外部因素是当使用温度较高时，电源模块容易老化降级，从而引致失效并容易带来严重的后果。
电源模块常见失效模式主要有以下几种：
失效模式 | 可能原因 |
开路 | 不同阶段的电源模块产品有不同原因： 新电源模块开路失效常见原因之一是制造过程焊点缺陷，连接不牢； 使用过程开路失效的常见原因一般是振动导致电连接失效，或者是因为内部组成的元器件降级发生的。 |
短路 | 电源模块发生短路故障时会对内部组成元器件造成损坏，从而损坏电源模块。 瞬时电压过高，元器件老化-绝缘介质流失都有可能导致电源模块短路。 |
输出值 不稳定 | 输出值不稳定在一定程度暗示了电源模块内部某些元器件出现了老化降级或损坏，如电容、三极管等降级情况或者电压调整器损坏。 |
输出 偏高 | 电源模块输出偏高的原因有内部组成的电容器、二极管老化降级、一个或多个整流二极管开路、变压器初级线圈匝间短路等。 |
输出 偏低 | 当电源所带负载超出自身的带载能力，会出现电源输出偏低现象。 元器件老化也会导致电源模块输出偏低，原因有稳压二极管老化，变压器次级线圈匝间短路等。 |
纹波 过高 | 当电源模块输出超差，并伴有较高幅值工频或倍频纹波时，说明主滤波电容已老化失效。 当电源模块输出超差，并伴有开关频率的纹波时，说明滤波电容或稳压电路的元件出现老化失效。 |

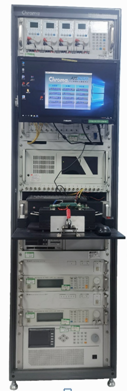

广电计量的服务能力一个合格的电源模块，它的输入、输出电参数必定是在合格范围内的，因此对电源模块的电参数测试是电源模块筛选的重要部分。为此，广电计量引进CHROMA 8000电源模块测试系统，该系统快速、准确、全面地对各种型号规格的电源模块进行电参数测试。

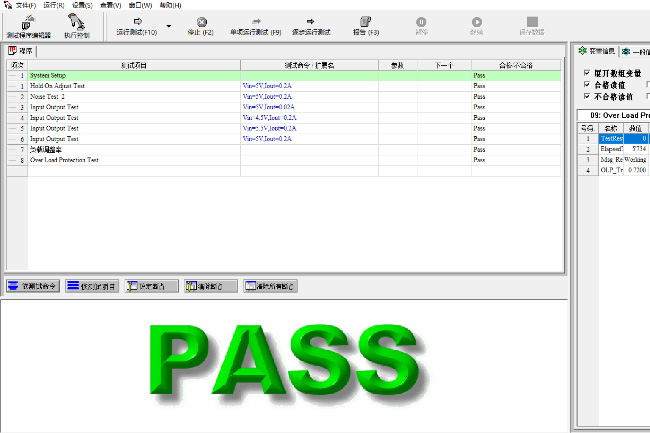

广电计量通常对电源模块做以下常规电参数测试用来评估电源模块的性能好坏：
输出精度测试测试条件：在规定的输入条件下，分别测量空载和满载情况的输出电压，评估电源模块的输出满足负载电路的输入要求。
纹波测试测试条件：在规定的输入条件下，测量满载时的输出纹波。为测试纹波时电源模块输出的交流分量，在测量开关电源的纹波时，我们应该将探头放置在电源模块输出电容处，用尽可能小的环路来避免耦合的噪声过大，导致实际测量的纹波过大。同时，由于开关电源的纹波频率与自身开关频率基本一致，一般开关电源的开关频率在几百kHz，因此我们常用20MHz的带宽条件下测量电源纹波。
效率测试测试条件：在不同的输入条件下，测量不同负载条件的电源效率η。其计算公式为：η=输出功率÷输入功率电源模块的效率主要用来对比性能，评估系统的负荷，是否考虑散热措施等等。
动态响应测试电源模块的动态响应反映出负载电流的变化对输出电压的影响。测试条件：在规定的输入条件下，调整负载电流从Io1阶跃变化到Io2，测量不同负载条件下的输出电压值（Uo1,Uo2），从而计算出俩负载条件下的负载调整率，并且测量出输出电压值从Uo1变化到Uo2的瞬态反应时间。
过流保护测试（短路保护）测试条件：在规定的输入条件下，增大输出电流，直到检测到电源输出突然关断，此时的输出电流值，即为该电源模块的输出过流保护。
关于广电计量半导体服务
广电计量设有元器件筛选及失效分析实验室，形成了以博士、专家为首的技术团队，构建了元器件国产化验证与竞品分析、集成电路测试与工艺评价、半导体功率器件质量提升工程、车规级芯片与元器件AEC-Q认证、车规功率模块AQG324认证等多个技术服务平台、满足装备制造、航空航天、汽车、轨道交通、5G通信、光电器件与传感器等领域的电子产品质量与可靠性的需求。
我们的服务优势
- 工业和信息化部“面向集成电路、芯片产业的公共服务平台”。
- 工业和信息化部“面向制造业的传感器等关键元器件创新成果产业化公共服务平台”。
- 国家发展和改革委员会“导航产品板级组件质量检测公共服务平台”。
- 广东省工业和信息化厅“汽车芯片检测公共服务平台”。
- 江苏省发展和改革委员会“第三代半导体器件性能测试与材料分析工程研究中心”。
- 上海市科学技术委员会“大规模集成电路分析测试平台”。
- 在集成电路及SiC领域是技术能力最全面、知名度最高的第三方检测机构之一，已完成MCU、AI芯片、安全芯片等上百个型号的芯片验证，并支持完成多款型号芯片的工程化和量产。
- 在车规领域拥有AEC-Q及AQG324全套服务能力，获得了近50家车厂的认可，出具近400份AEC-Q及AQG324报告，助力100多款车规元器件量产。
- 在卫星互联网领域，获委任为空间环境地面模拟装置用户委员会委员单位，建设了行业领先的射频高精度集成电路检测能力，致力成为北斗导航芯片工程化量产测试的领航者。
-
