原创 【意法半导体 STM32 WL55】1、开箱+介绍

感谢面包板论坛组织的本次测评活动，本次测评的对象是STM32WL Nucleo-64板 (NUCLEO-WL55JC) ，该测试板专为LoRa™应用原型构建，基于STM32WL系列sub-GHz无线微控制器。其性能、功耗及特性组合经过精心挑选，支持通过Arduino® Uno V3连接，并利用ST morpho接头扩展STM32WL Nucleo功能，便于访问多种专用屏蔽。STM32WL Nucleo-64板集成STLINK-V3E调试器与编程器，无需额外探测器。该板配备全面的STM32WL软件HAL库，以及STM32CubeWL MCU软件包中丰富的打包软件示例。STMicroelectronics STM32WL Nucleo-64板提供两种型号：NUCLEO-WL55JC1，覆盖865MHz至928MHz射频频率范围；NUCLEO-WL55JC2，覆盖433MHz至510MHz射频频率范围。本次的测试板具体为NUCLEO-WL55JC2版本。

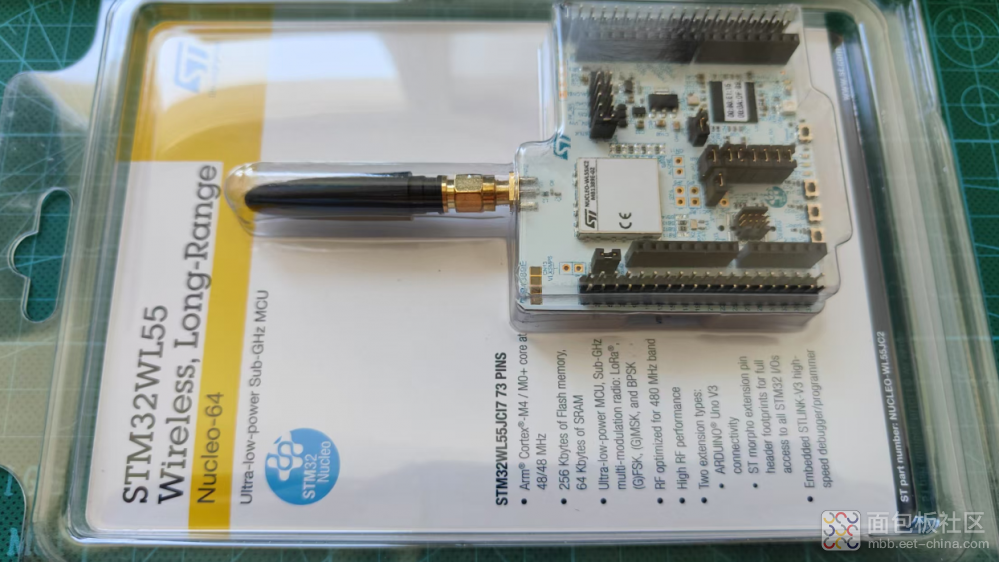

我们看一下包装，使用的塑料包装，现在不太常见了，不过对一些特殊的开发板还是使用的这种包装：

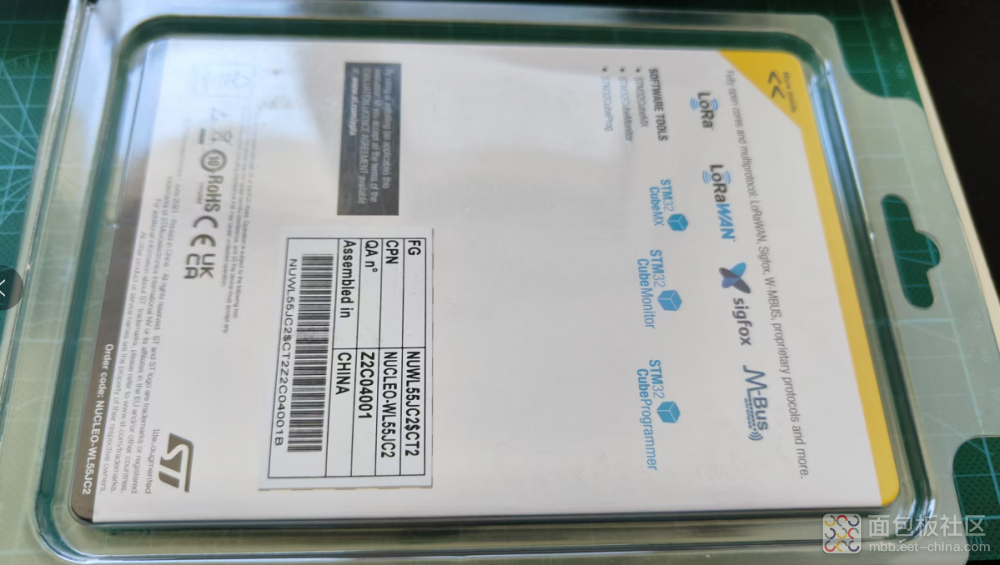

这种包装在以前还是比较常见的，里面的大大的背景板也是个简介宣传页：

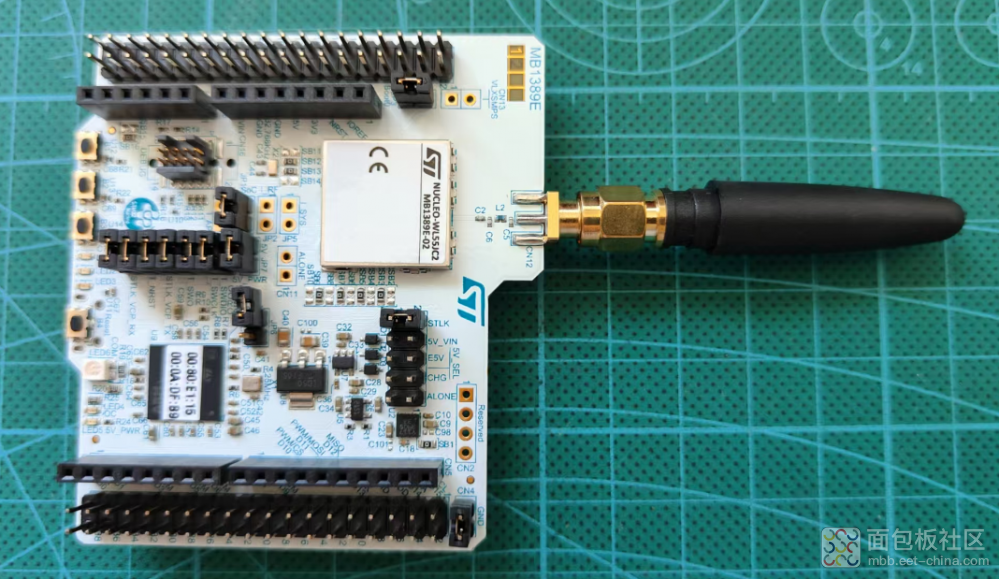

打开后板子其实并不是特别大：

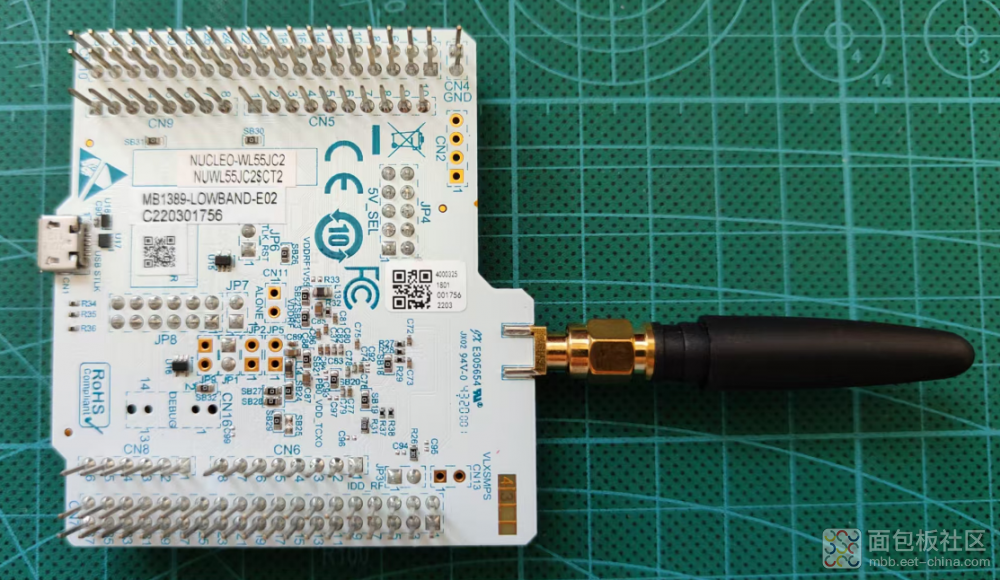

开发板不支持PCB天线，使用的是外接天线，这样的天线相对来说信噪比会更好一点；

整体来看还是相对比较早的产品，虽然用上了STlinkV2，但是接口用的还是MicroUSB；

特性

STM32WL55JC微控制器多协议LPWAN双核32位 (Arm® Cortex®-M4/M0+ MCU) 采用UFBGA73封装，具有以下特性：

射频收发器（150MHz至960MHz频率范围），支持LoRa®、(G)FSK、(G)MSK和BPSK调制

256KB闪存和64KB SRAM

3个用户LED

3个用户按钮和1个重置按钮

32.768kHz LSE晶体振荡器

32MHz HSE板载振荡器

板连接器：

Micro-AB USB

MIPI®调试连接器

ARDUINO® Uno V3扩展连接器

ST Morpho扩展引脚接头，用于全面访问所有STM32WL I/O

灵活的电源选项：ST-LINK USB VBUS或外部电源

板载STLINK-V3E调试器/编程器，带USB重新枚举功能：大容量存储、虚拟COM端口和调试端口

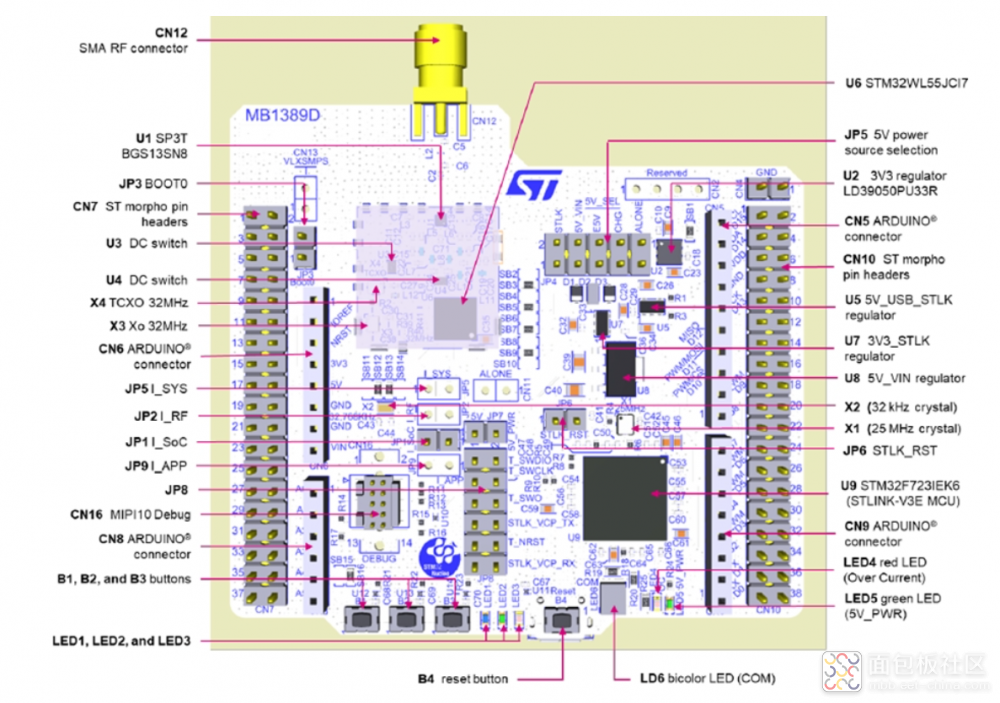

看一下顶部布局分布：

STMicroelectronics STM32WL55xx 32位无线远距离MCU嵌入功能强大、超低功耗、符合LPWAN标准的无线电解决方案，支持LoRa® 、(G) FSK、(G) MSK和BPSK调制。STM32WL55xx无线MCU功耗极低，基于高性能Arm® Cortex®-M4 32位RISC内核，工作频率高达48MHz。该内核执行全套DSP指令，并由Arm Cortex-M0+微控制器进行补充。两个内核均设有独立的内存保护单元 (MPU)，可提高应用的安全性。STM32WL55xx器件的应用包括工业和消费类物联网 (IoT) 中的各种低功耗广域网 (LPWAN) 无线应用。
