原创 一般工控板的高清显示接口有哪些

工控机-嵌入式

工控机-整机

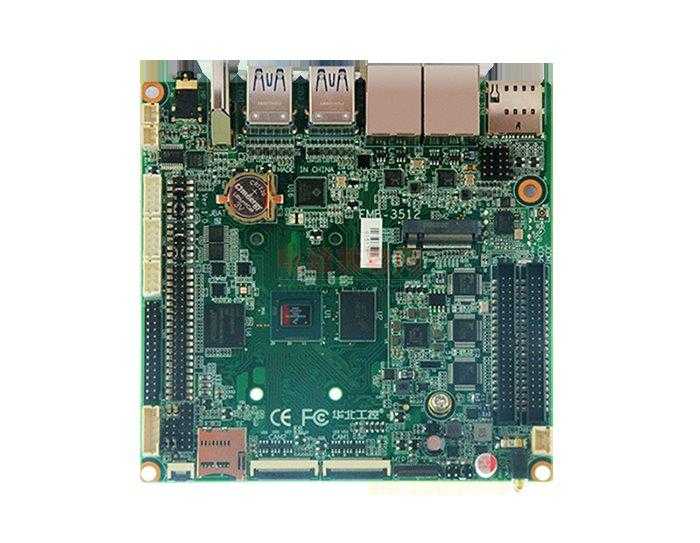

近年来随着电子产业的高速发展，智能显示设备也取得了辉煌的成就，高清显示得到了消费者的青睐。目前高清显示协议接口有RGB、LVDS、MIPI、eDP、HDMI、miniLVDS、V-by-One等，由于方案公司设计产品时通常会遇到信号协议转换问题，这给EMI辐射发射带来了非常大的挑战。

LVDS接口
LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。它是美国NS公司为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

两种典型的LVDS数传接口：GMSL和FPD Link

MIPI接口
MIPI联盟定义了一套接口标准，把移动设备内部的接口如摄像头、显示屏、基带、射频接口等标准化，从而增加设计灵活性，同时降低成本、设计复杂度、功耗和EMI。

• 高速，1Gbps/Lane,4Gbps吞吐量
• 低功耗，200mV差分摆幅，200mV共模电压
• 噪声抑制
• 更少的pin，pcb layout更加方便


MIPI是一个比较新的标准，其规范也在不断修改和改进，目前比较成熟的接口应用有DSI（显示接口）和CSI（摄像头接口）。CSI/DSI分别是指其承载的是针对Camera或Display应用，都有复杂的协议结构。

HDMI接口
a. High-Definition Multimedia Interface
b. 数字接口，同时传输视频和音频
c. 传输非压缩视频数据和压缩/非压缩的数字音频数据

eDP接口（embedded DisplayPort）
EDP接口是近年来出现的一种基于DisplayPort架构和协议的新型数字接口。由于该类接口能够实现多数据高速同时传输，且电磁干扰小，目前正在逐渐取代传统的低电压差动讯号（LVDS）接口。
eDP接口默认30P，可定制40P，51P

SSD2828QN4(RGB转MIPI
1.输入信号RGB(18/24bit)
2.输出信号MIPI  video mode
3.最大支持分辨率1920*1200
4.最大传送速度1GHz
5.QFP-128Pin  14*14mm

SSD2828QL9(RGB转MIPI、MCU转MIPI)
1.输入信号RGB(18/24bit)   MCU8080(8/16bit)
2.输出信号MIPI  command mode    video mode
3.最大支持分辨率1920*1200
4.最大传送速度1GHz
5.QFP-128Pin  14*14mm

SSD2828TQL9(RGB转MIPI、MCU转MIPI)
1.输入信号RGB(18/24bit)   MCU8080(8/16bit)
2.输出信号MIPI  command mode    video mode
3.最大支持分辨率2280*1080
4.最大传送速度1.25GHz
5.QFP-128Pin  14*14mm

SSD2829QL9(RGB转MIPI、MCU转MIPI)
1.输入信号RGB(48bit)   MCU8080(48bit)
2.输出信号MIPI  command mode    video mode
3.最大支持分辨率3840*2160
4.最大传送速度1.5GHz
5.QFP-128Pin  14*14mm

SSD2830QL9(RGB转MIPI、MCU转MIPI)
1.输入信号RGB(48bit)   MCU8080(48bit)
2.输出信号MIPI C-PHY
3.最大支持分辨率3840*2160
4.最大传送速度2.85GHz
5.QFP-128Pin  14*14mm

SSD2832QL9(RGB转MIPI、MCU转MIPI)
1.输入信号RGB(60bit)   MCU8080(60bit)
2.输出信号兼容MIPI D-PHY、 MIPI C-PHY
3.最大支持分辨率3840*2160
4.最大传送速度: C-PHY 2.85GHz    D-PHY 1.5GHz
5.QFP-128Pin  14*14mm

NCS8801S（RGB/LVDS to eDP）
1. 输入信号RGB或LVDS
2. 输出信号eDP
3. 最大支持分辨率2560*1600 24bit 60Hz
4. 功耗低至70mW
5. 封装为QFN7mm*7mm

NCS8803（HDMI to eDP）
1. 输入信号HDMI
2. 输出信号eDP
3. 最大支持分辨率2560*1600 24bit 60Hz
4. 功耗低至150mW
5. 封装为QFN7mm*7mm

NCS8805 scaler（RGB/LVDS to eDP）
1. 输入信号RGB或LVDS
2. 输出信号eDP
3. 最大支持分辨率2560*1600 24bit 60Hz
4. 功耗低至150mW
5. 封装为QFN7mm*7mm
6. 支持最大缩放比为1:2

NCS8806 Scaler（LVDS to V-By-One）
1. 输入信号LVDS
2. 输出信号V-By-One
3. 最大支持分辨率4K（3840*2160 24bit 60Hz）
4. 封装为TQFP 14mm*14mm
5. 支持最大缩放比为1:2
6. 功耗低至300mW

NCS8807 Scaler（LVDS to mini-LVDS）
1. 输入信号LVDS
2. 输出信号mini-LVDS
3. 最大支持分辨率4K（3840*2160 24bit 60Hz）
4. 封装为LQFP14mm*14mm
5. 支持最大缩放比为1:2
6. 功耗低至400mW

• RGB TTL接口信号类型是TTL电平，信号的内容是RGB666或者RGB888还有行场同步和时钟；
• LVDS接口信号类型是LVDS信号（低电压差分对），信号的内容是RGB数据还有行场同步和时钟；
• MIPI DSI接口信号类型是LVDS信号，信号的内容是视频流数据和控制指令。
• 简单理解，LVDS 和MIPI的物理接线是一样的，都是5组差分对，但是传输的内容是不一样的，即软件的报文格式不一样。
