SGM2593D是一款高性能的单通道负载开关，具备限流功能和内置软起时间，同时集成了输出快速放电功能。其输入电压范围广，支持2.5V至6V，最大连续电流可达3A。该芯片具有可调输出电流限制、反向电流阻断和热关断等强大的故障保护功能，确保设备的安全可靠运行。采用TDFN-2×2-6AL和SOT-23-6绿色封装，工作温度范围宽达-40℃至+125℃，使其在各种恶劣环境下仍能保持优异的性能表现。
圣邦微SGM2593D
SGM2593D 典型特征
- 2.5V 至 6V 工作电压；
- 27μA（典型值）静态电流和 0.28μA（典型值）关断电流；
- 集成 60mΩ（典型值）导通内阻；
- 可调的输出电流限制：0.1A 至 3A；
- 内置输出软起功能；
- 热保护功能；
- 输入欠压保护功能；
- 反向电流阻断功能；
- 输出快速放电功能；
- 工作异常指示功能；
- EN 内置 1.2MΩ 下拉电阻。
SGM2593D 核心特点
1. SGM2593D 内置输出软起功能，可有效减少浪涌电流，保护下游大电流敏感器件并抑制输入端电压波动。
圣邦微SGM2593D

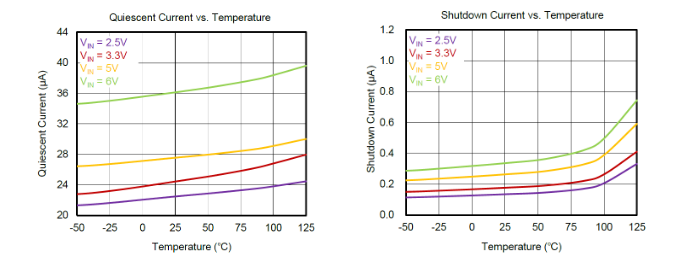

2. SGM2593D 具有低静态工作电流和关断电流，可大大降低设备正常工作和待机状态时的功耗，延长设备使用和续航时间。
圣邦微SGM2593D
3. SGM2593D 通过一个外接电阻实现 0.1A 至 3A 电流限制。在输出长时间过载或短路时，通过过温保护功能进行打嗝，并在不良状态移除后立刻恢复正常工作。该期间为异常状态提供指示。
圣邦微SGM2593D
4. SGM2593D 具有输出快速放电功能，可以在芯片关断时使输出快速掉电，防止悬空导致下游电路输入状态异常。快速放电功能仅 EN 下电时有效，输入需工作在正常电压范围。
圣邦微SGM2593D
5. SGM2593D 具有反向电流阻断功能，通过监测输入输出端电压压差，有效阻断反向功率流，可用在 Power Mux 结构。
圣邦微SGM2593D
