原创 协议标准第013篇 爬电距离 Creepage Distance

2025-4-19 20:54 759 0 分类: 模拟 文集: 3 协议标准

    爬电距离指的是两个带电体之间、带电体和大地之间,沿着绝缘材料表面的最短距离。与爬电距离有关的标准有IEC 61010-1。PCB设计方面,可以参照IPC-2221B。



    (图源TI)

    任何情况下,爬电距离不允许小于电气间隙。当绝缘材料是空气时,爬电距离可以和电气间隙相等。电气间隙的简介见协议标准第011篇。

    一般情况下不需要考虑爬电距离。只有当电压足够高,高到引发Corona现象的程度,才需要特别注意。Corona的简介见基础理论第007篇。另外,如果涉及到三方认证,比如UL,那么需要符合认证要求。



    和电气间隙相同,影响爬电距离的因素除了工作电压高低、绝缘形式、绝缘材料特性,还有污染程度以及海拔高度。绝缘形式见协议标准第012篇。绝缘材料特性这里指的是CTI(Comparative Tracking Indices,漏电起痕指数),见协议标准第014篇。污染等级见协议标准第008篇

    如何确定爬电距离呢?

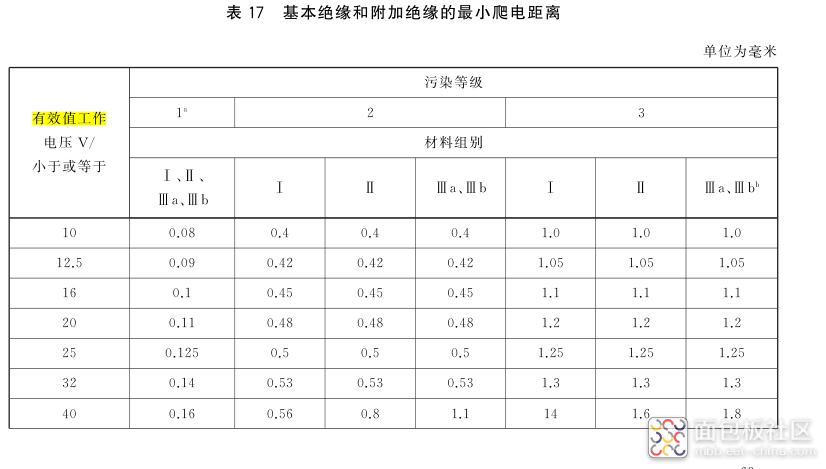

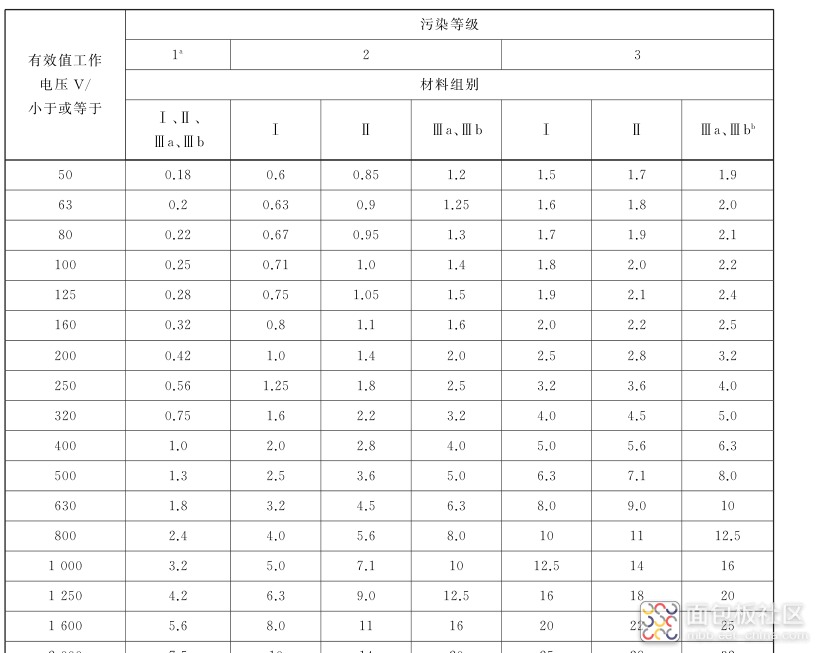

    对于电子信息类产品,IEC 62368-1(GB 4943.1)规定了一个表格,可以根据工作电压、污染程度、CTI来确定数值。表格中的数字是基于基本绝缘的,如果是加强绝缘,数字要加倍,并保留小数点后1位。





作者: 电子知识打边炉, 来源:面包板社区

链接: https://mbb.eet-china.com/blog/uid-me-4061550.html

版权声明:本文为博主原创,未经本人允许,禁止转载!
