原创 LX8201微孔雾化驱动芯片应用笔记三他控

前言

LX8201是深圳市乐⽽信科技服务有限公司最新⾃研的⼀款微孔雾化⽚专⽤驱动芯⽚，结合标准外围电路，能有效驱动控制市⾯上各种微孔雾化⽚，基于独特的电路设计和软件算法，其在功耗以及成本上均具有明显的优势。

本应用笔记将帮助用户了解典型应用三（他控）测试板的功能细节，以及如何根据用户自己的需求调整参数，从而实现快速着手开发产品。

典型应用三（他控）由主控MCU通过控制PB3的高低电平来实现雾化和暂停，雾化时如有告警信息通过PB4输出高电平反馈给主控MCU。

1.    概述

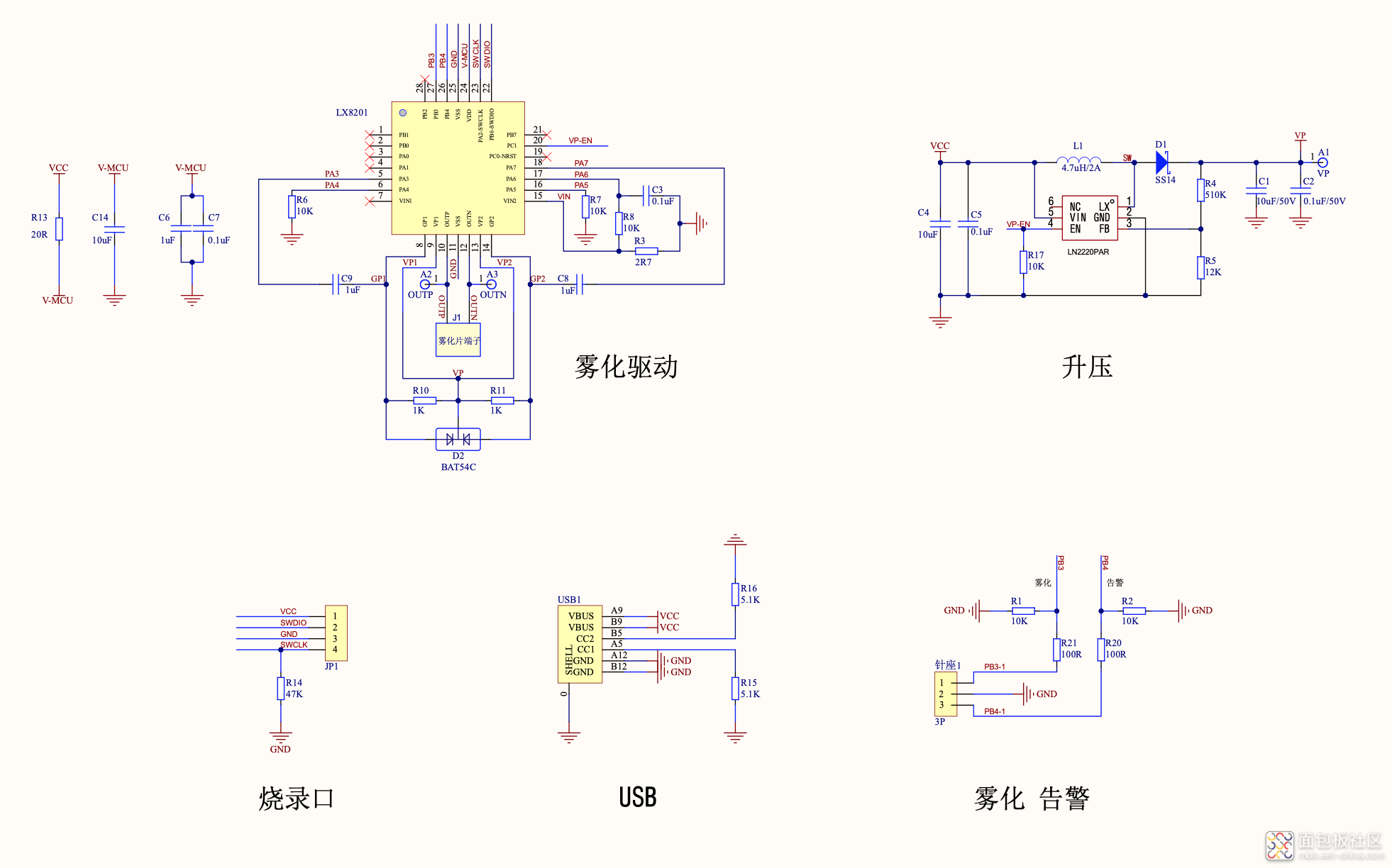

典型应用三（他控）是一个标准的他控应用测试板，只包括了芯片的标准外部电路，升压电路，以及PB3和PB4两个控制I/O口。具体原理图如下：

2.    控制模式

• PB3：雾化控制。当检测到高电平时启动雾化；当检测到低电平时雾化暂停。

• PB4：告警输出。当有告警信息时，输出高电平，并暂停雾化。告警信息包括：雾化片开路、雾化片短路、V-MCU电压低于3.0V。

• PB3/PB4需要默认下拉电阻R1/R2，以保证初始化状态为低电平；PB3和PB4和主控MCU之间需要加R20/R21保护电阻。

• PB4输出高电平时，PB3必须先翻转为低电平，PB4关闭告警，然后关机休眠。PB3再次检测到高电平，会重新开机启动雾化。
• 雾化暂停时间最长为30S，超时将关机并进入低功耗休眠状态（如有PB4告警，也会关闭）。

3.    供电

• VCC供电电压范围为3.0-5.5V；

• V-MCU前的R13+C14一般用于电源适配器供电，用于吸收上电瞬间的电压尖峰。如果用电池供电，这里可以取消，直接用VCC供电即可；

• 当V-MCU电压低于3.0V时不能启动雾化，PB4高电平告警；

• 关机后，休眠电流小于20uA（LX8201+升压电路的静态电流）；
• 测试休眠电流时的注意事项：注意Type-C接线组的插头可能有电流消耗，建议从烧录口VCC处测试休眠电流。

4.    频率设定

• 通过软件设定频率，需要告知雾化片的中心频率；
• 建议提供雾化片样品给乐而信官方客服，以协助测试精确的中心频率，以及设定合理的追频范围。

5.    电压调整

• 测试板默认电压为26V。
• 可以通过调整R4，R5来实现电压设定，计算公式为（单位V）：

VP=0.6*(1+R4/R5)

• 提示：

- VP最大设定值27V，超过这个电压值可能烧毁芯片；

- R4，R5需要选择±1%的电阻；

- R4不需要并滤波电容；

- 如果VP电压低于22.5V，C1可以改为10uF/35V，以节省成本。

6.    电流调整

• 通过修改采样电阻R3，可以调整雾化驱动电流。计算公式（单位mA）：

Is =100/R3

 测试板上R3默认为2.7欧，也就是雾化驱动电流为37mA。

• 提示：R3最小为1欧，小于1欧会有烧毁芯片的风险。

7.    电压电流设定经验

• 一般结构为硅胶圈压紧安装雾化片的，先设定VP电压26V；而结构为用弹簧顶住雾化片的，建议选择电压不大于22.5V。玩具类产品建议设定电压21.5V以保证低于24V安全电压要求。

• 先设定电压，再按照预期输出功率反算电流值，设定R3；

• 测试雾化量。如雾化量偏小，先调高电流；如果调高电流效果不明显，则进一步调高电压；如雾化量偏大，则调低电流，但R3一般建议最大5欧，如果此时雾化量仍然偏大，则调低电压。

• 注意：输出功率（电压*电流）不得大于2W且电流值不得大于100mA；

• 如果测试中雾化片发出滋滋声，则调低电压；

• 注意雾化片的一致性，建议至少测试10pcs，综合后设定电压和电流。
• 输入功率：可以按照80-85%的效率来推算输入功率。VP越高，效率越低。

8.    PCBA测试

• 关机状态下，检测到SWCLK为高电平，则进入PCBA测试状态。

• PCBA测试治具上，需要接雾化片为假负载。
• PCBA测试治具上，需要在VCC和SWCLK之间接指示灯和按钮。按钮用于启动测试状态，指示灯分别为测试状态（慢闪），测试合格（常亮），测试不合格（快闪）。

• 标准测试时间为9S。测试结束后，会一直保留测试指示灯，按下按钮也不能再次启动测试，必须先下电。
