原创 VirtualLab Fusion应用：场曲分析仪

摘要

虽然现代光学的发展导致了不同组件数量的激增，但透镜仍然在光学系统中扮演着重要的角色。由于它们的弯曲性质，大多数透镜系统的焦点将位于曲线上，而不是透镜后面的平面上。这导致在实际焦点位置和光束与位于透镜后面焦距的平面的交点之间产生角度相关的偏差。然而，大多数用于成像的探测器都是平面的。这种效应被称为“场曲”，是任何透镜系统性能分析中需要考虑的一个重要像差。在这个用例中，我们引入一个专门的分析器来研究这种影响。

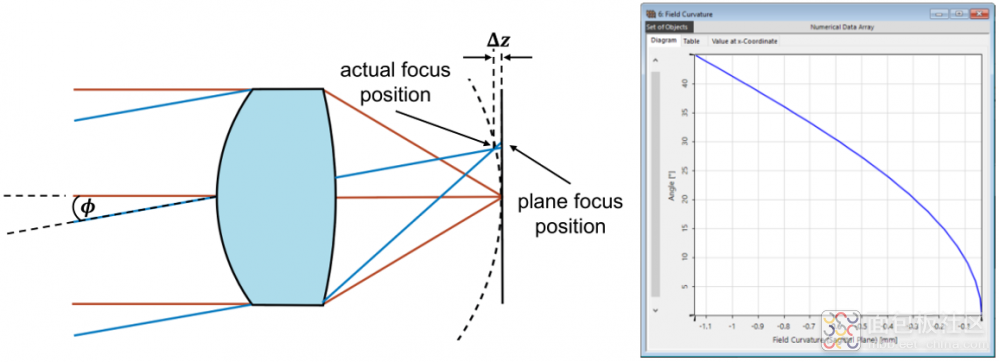

场曲

场曲，也称为“场的曲率”，是一种常见的光学效应，它会使平面物体在画面的某些部分看起来很锐利，而不是在整个帧上均匀锐利。这是由于大多数光学元件的弯曲性质造成的，它们将图像投影到曲面上，而不是平面上。它被定义为Δz和Φ之间的函数。

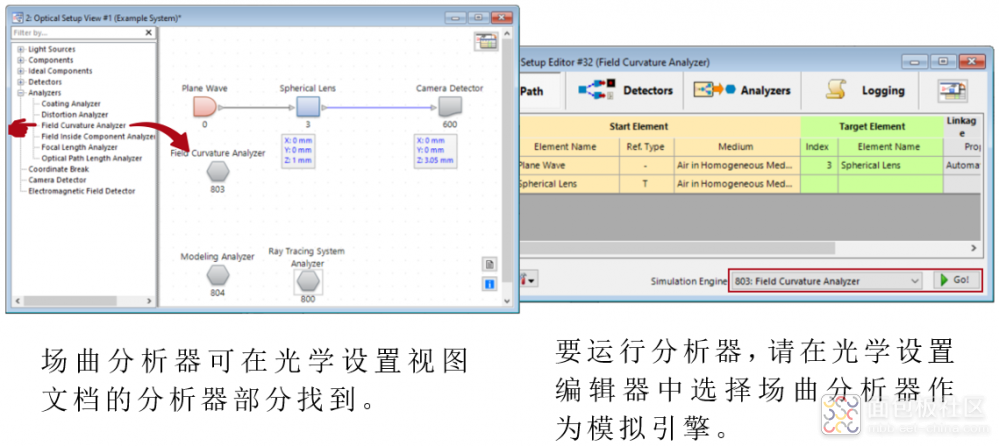

哪里可以找到场曲分析器

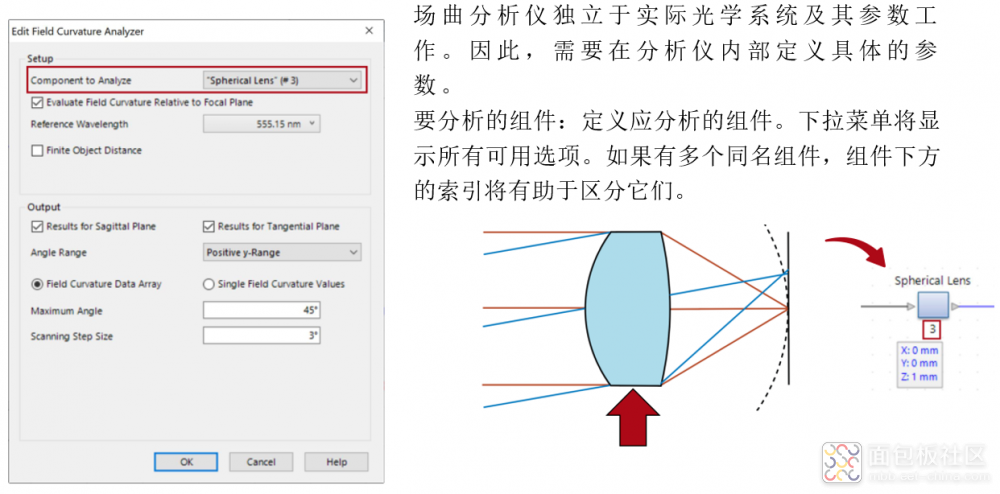

分析的组件

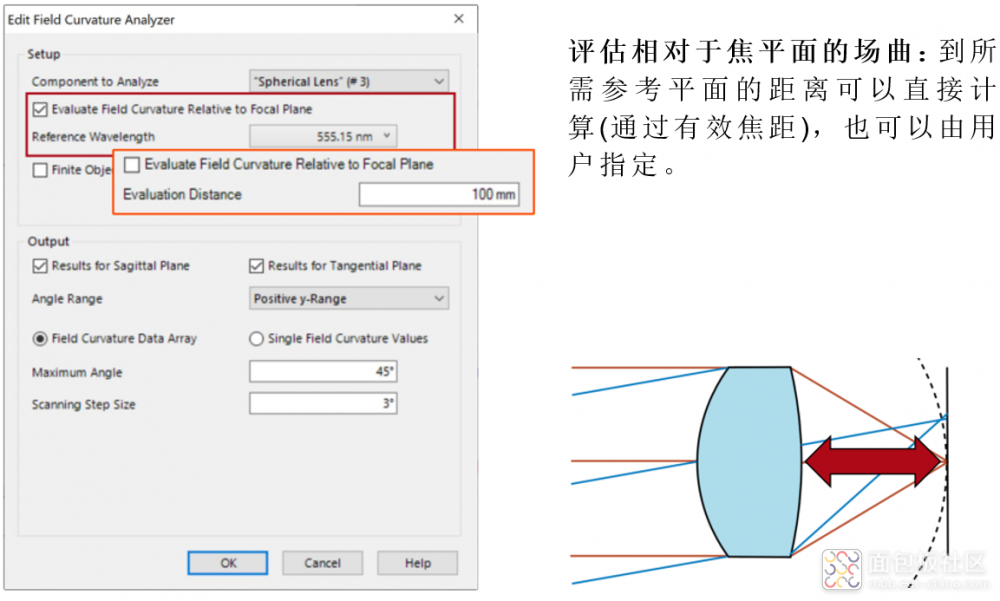

评估距离

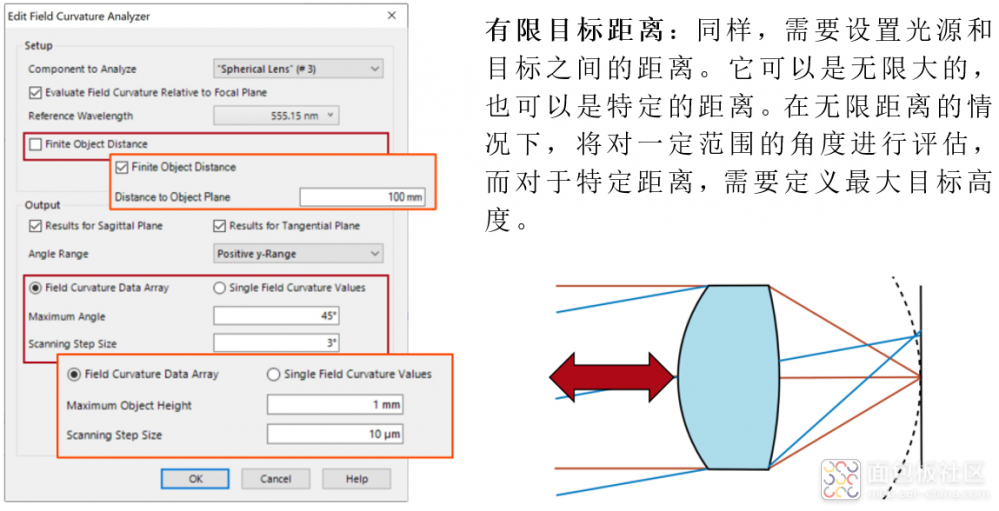

目标距离

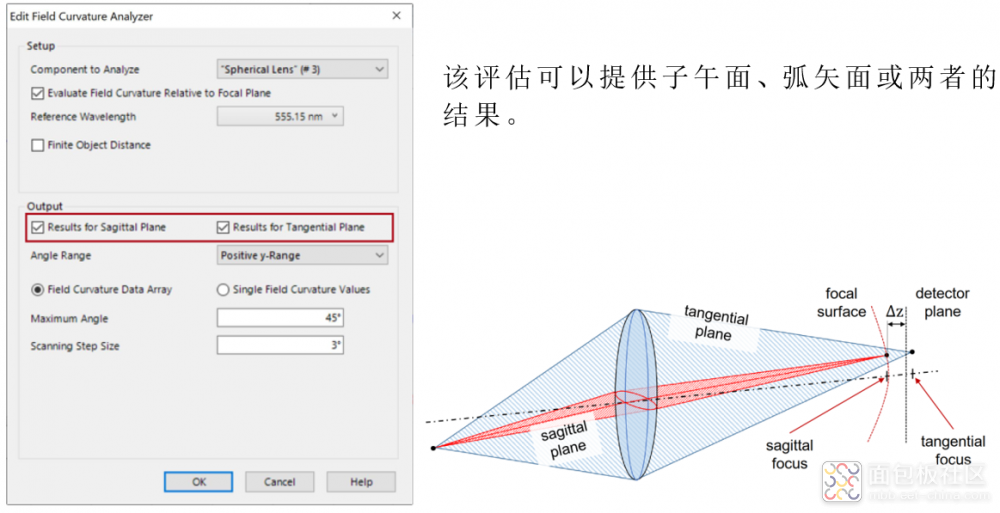

子午面和弧矢面

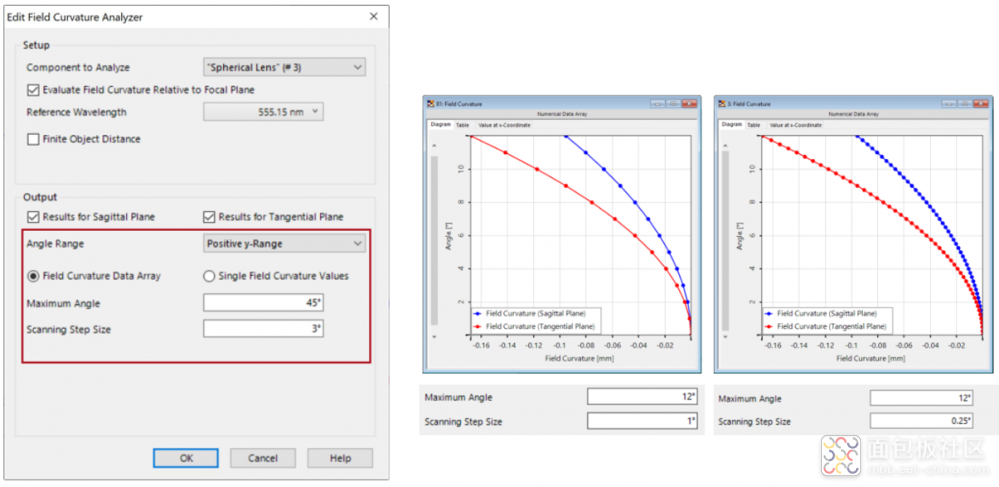

取样参数

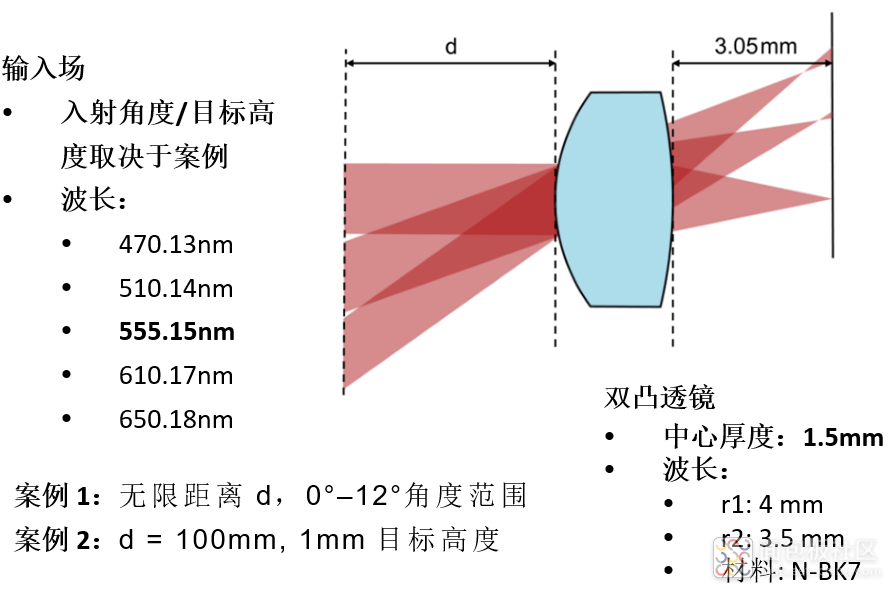

示例：球面透镜的场曲

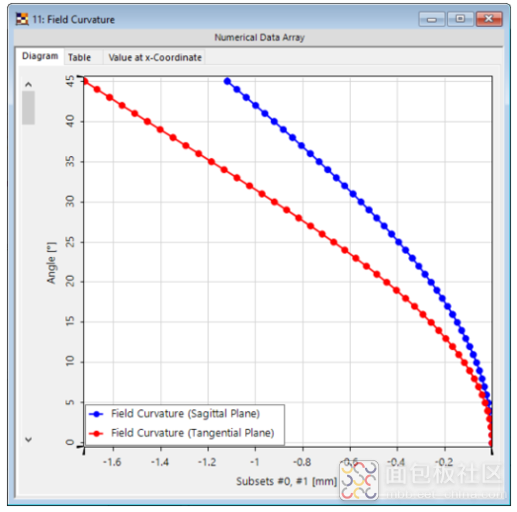

对于单一波长的子午面和弧矢面

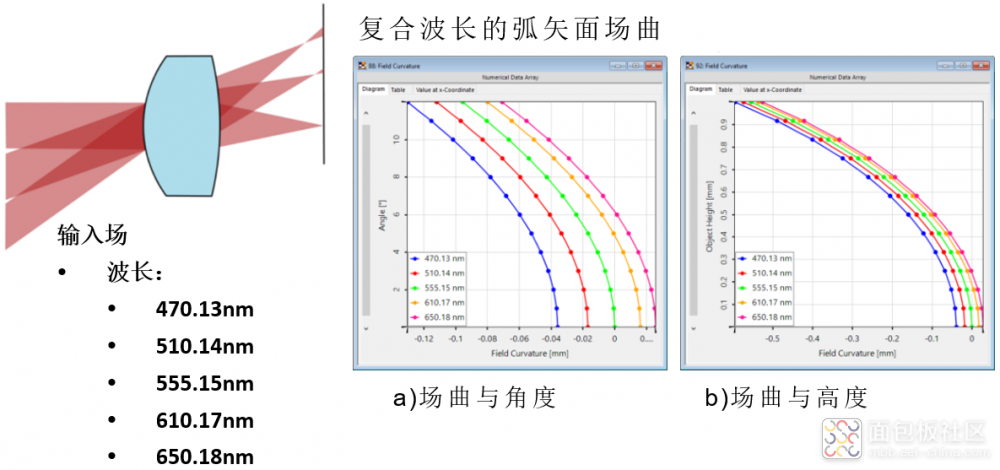

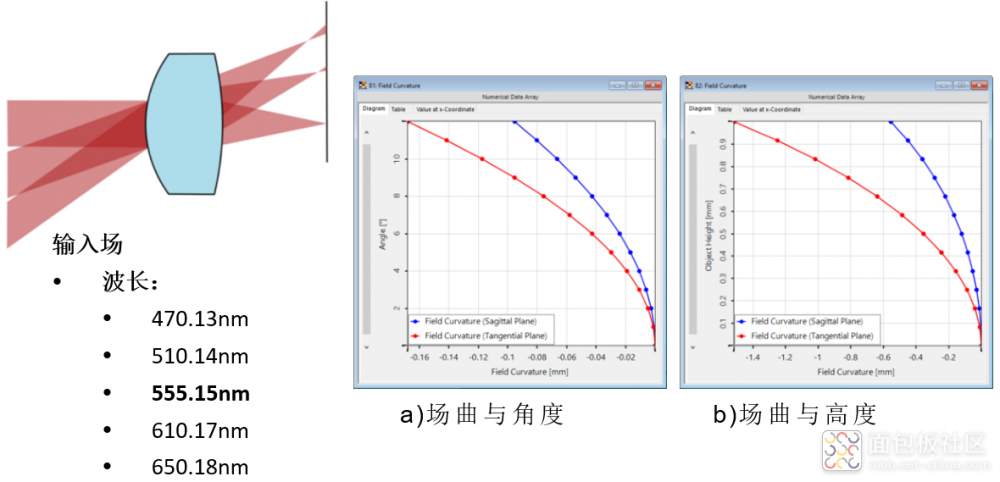

复合波长的研究
