原创 OptiFDTD：二进制光栅建模及近场和远场模拟

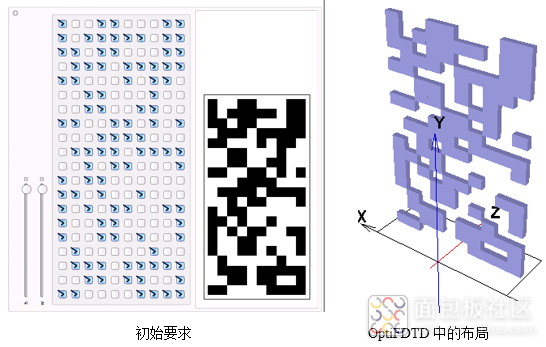

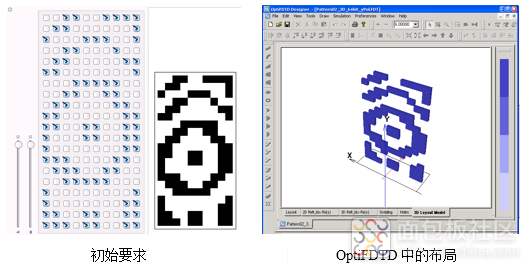

布局创建


（1） OptiFDTD提供了一个周期性关系编辑器。它允许我们定义具有不同单元属性的不同周期关系。

（2） OptiFDTD中的VB脚本可以加载/编辑二进制关系，轻松实现“单元开”或“单元关”。

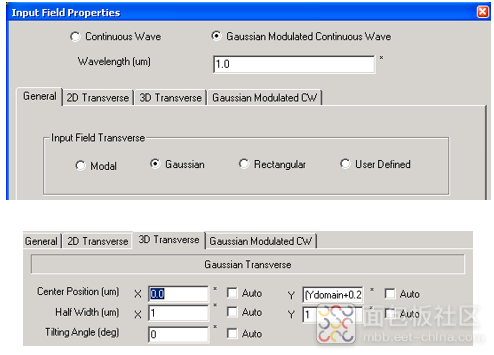

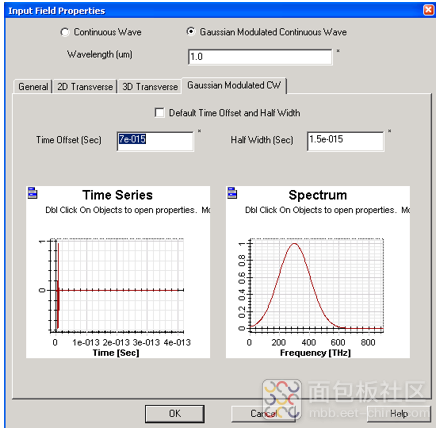

时域入射波可以设置为覆盖所需波长区域800nm-1550nm的脉冲。

（1） 以下模拟将横向入射光束设为高斯场。

（2） 但是，光纤模式完全可以得到求解并设置为OptiFDTD的横向入射光束。

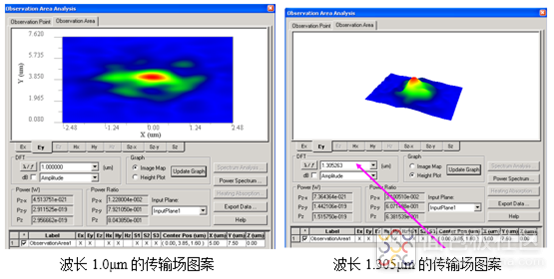

检测采样波长的传输光束（对于图案1）

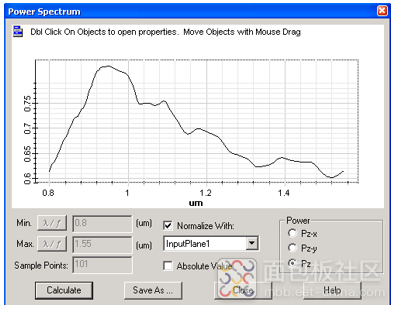

传输功率谱

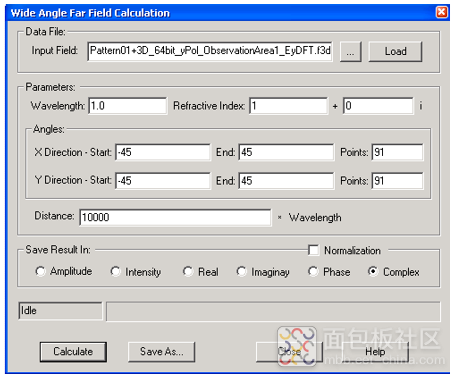

远场转换

（1）FDTD主要进行近场模拟，更长距离的模拟要求更多CPU时间和内存使用。

（2）然而，OptiFDTD提供远场转换工具，当用户定义距离时可以得到远场图案。

远场转换

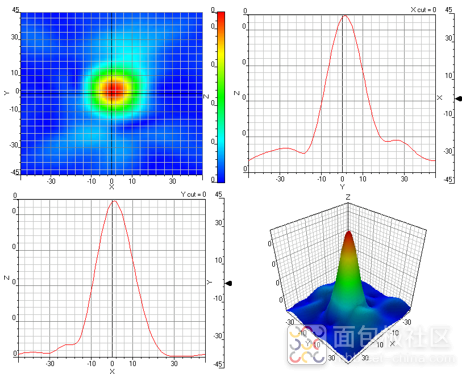

波长λ=1.0μm，z =1,000μm的远场

远场转换

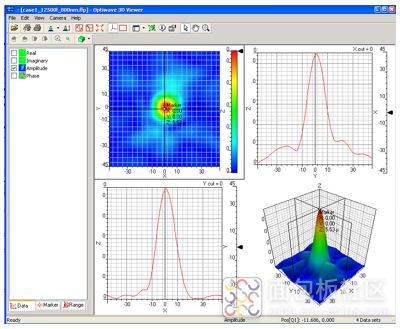

波长λ=0.8μm，z =10,000μm的远场
