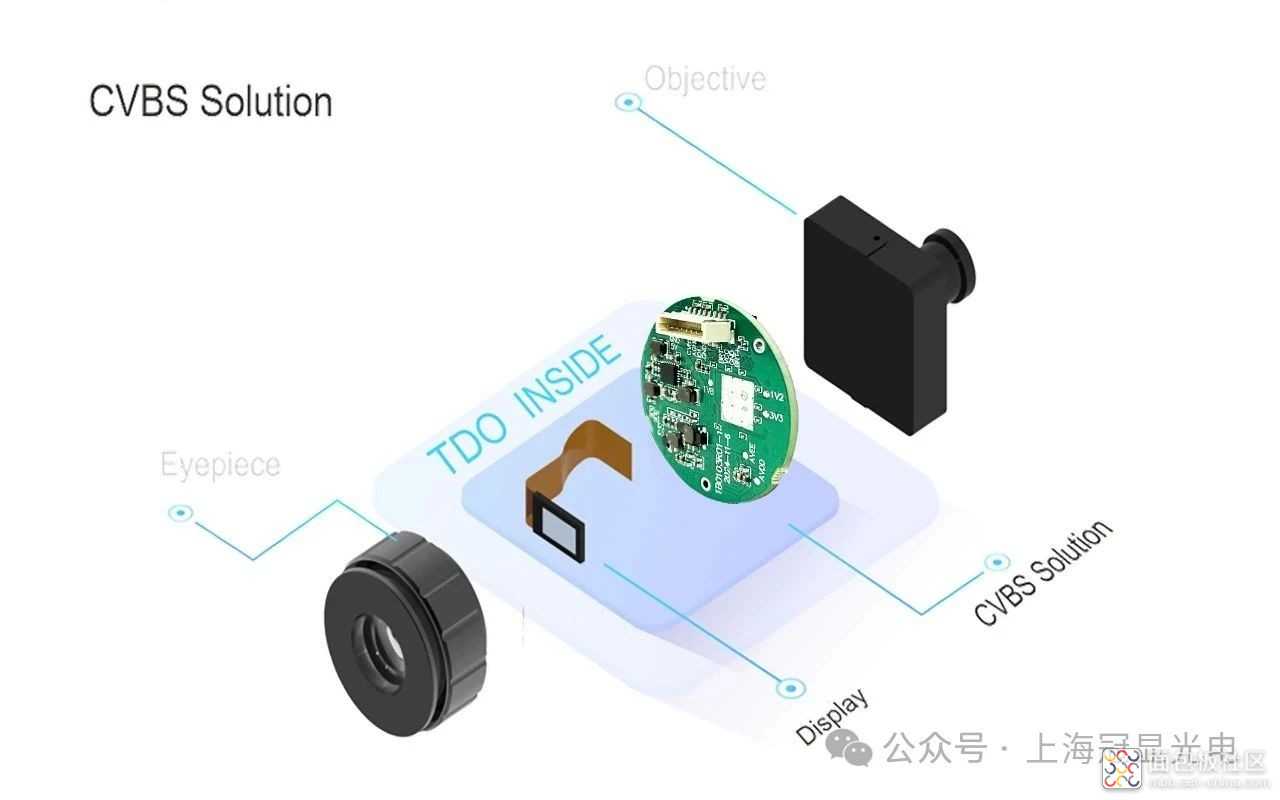

原创 Micro OLED 1.03" CVBS驱动方案，微显示应用的理想解决方案

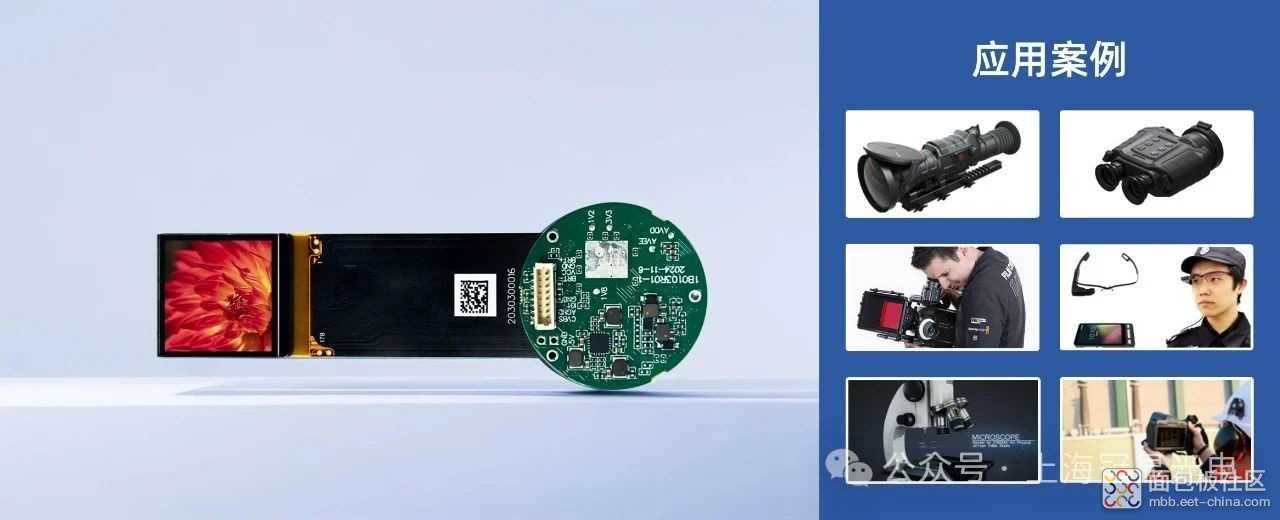

Micro-OLED显示技术因其高分辨率、高亮度、低功耗和小体积的优势，已成为微显示领域的首选方案。针对Micro-OLED在光学瞄准、夜视成像、工业检测、安防监控及户外探索等终端应用，上海冠显光电（TDO）设计开发了1.03"CVBS驱动方案。这一方案能够实现CVBS信号向Micro-OLED显示屏的稳定转换和显示控制，与市面上大多数光学瞄准应用终端无缝对接，满足行业对高质量、高性能显示解决方案的迫切需求。

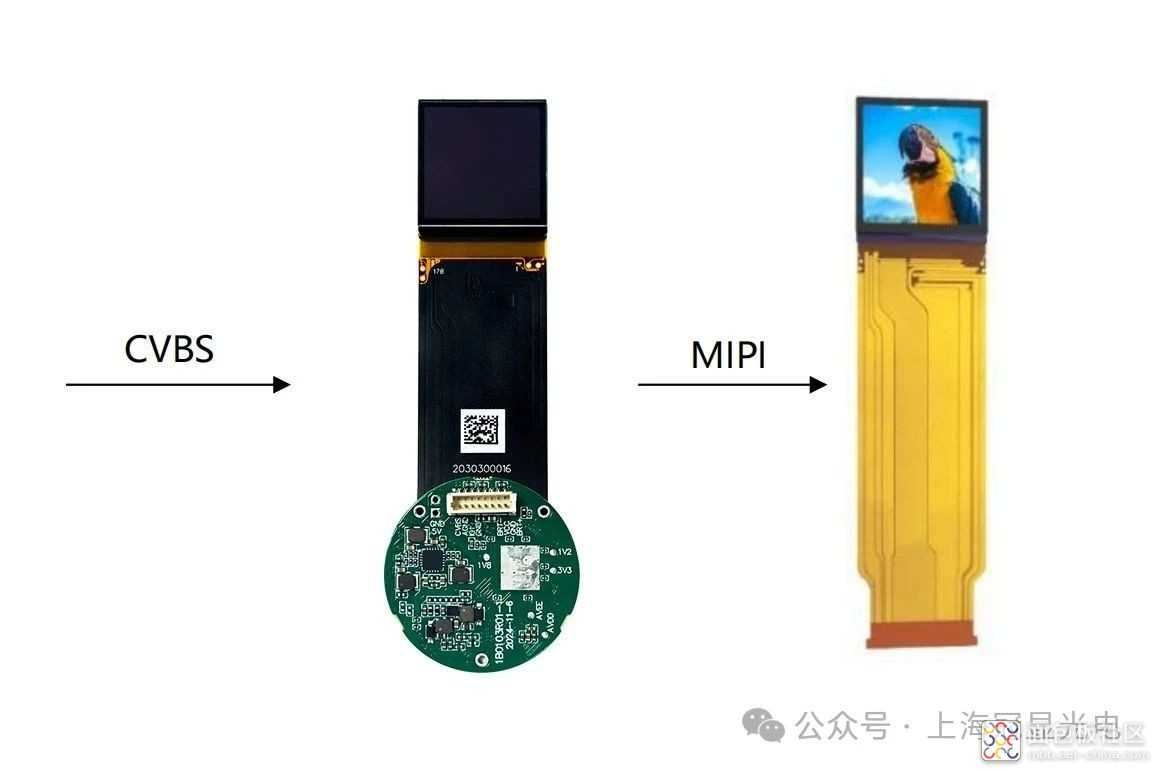

方案组成

型号：TV103F1CSFS02

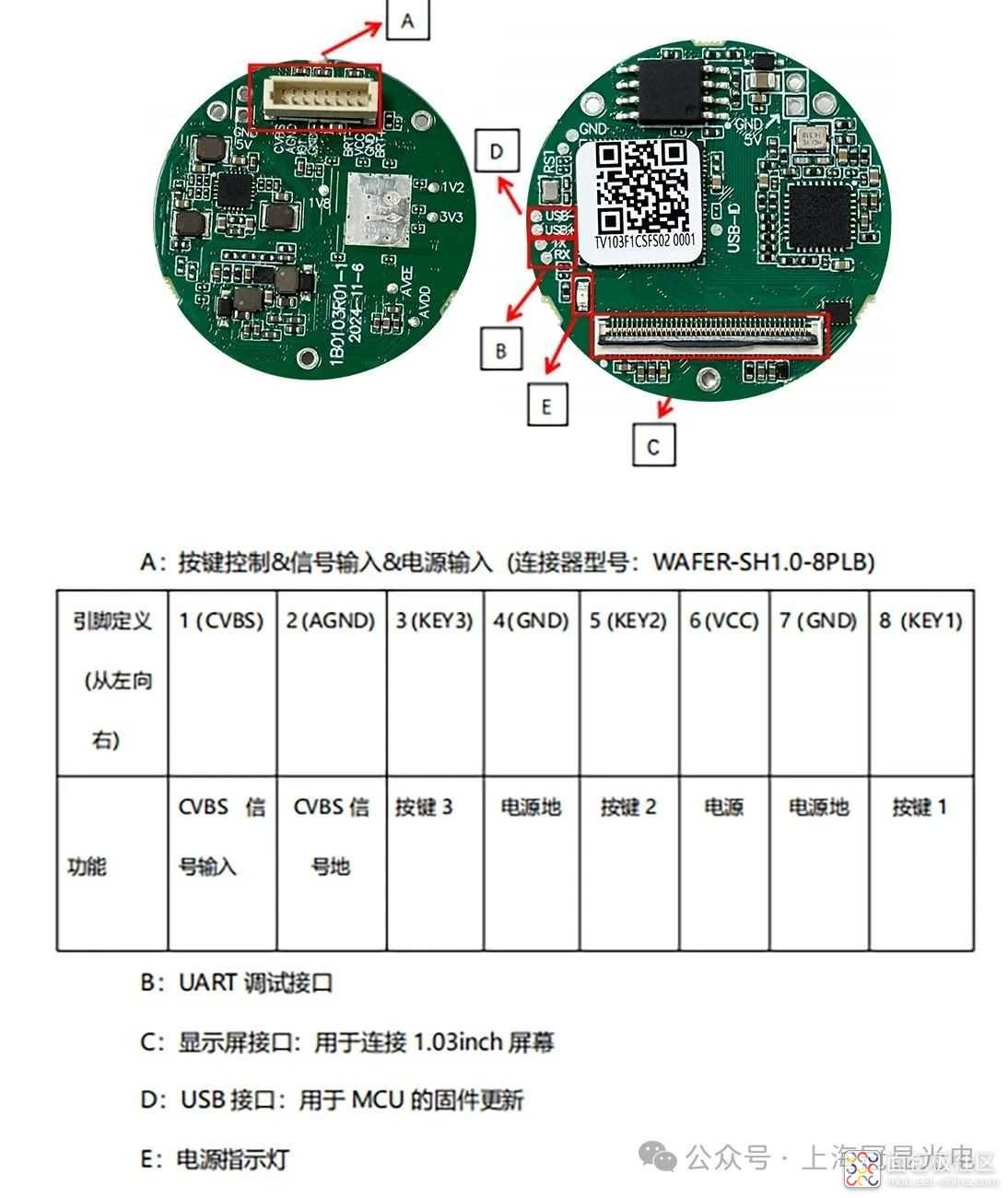

 接口说明

主要功能

支持通过按键在预设的多种分辨率之间切换
CVBS标准视频信号

N/P制式自动识别

支持最大分辨率1920X1440@60Hz

支持图层叠加（十字线开启/隐藏）

支持通过 OSD 菜单调节显示参数

方案优势

✔ 即插即用，方便操作

适配1.03"硅基显示屏，安装快捷，无需繁琐调试。

✔ 尺寸小巧紧凑

轻量化，易于集成，特别适合便携设备和空间有限的应用终端。

✔ CVBS 接口

采用常见的CVBS 接口，NTSC/PAL 制式自动识别，可与市面上大部分光瞄应用终端连接，无需进行复杂的接口转换或适配操作，降低替换成本。

✔ 简易的连接与布线

仅需一根信号线即可传输视频，线材简单、轻便，极大地简化了设备的布线布局，特别适合空间紧凑、对设备便携性要求高的应用环境，如户外狩猎、野外探险等。

✔ 低延迟传输

较好的抗干扰性和可靠性。

✔ 预留控制引脚

客户可通过按键与GND短接，实现丰富的软件功能，如十字光标、OSD菜单调节（包括亮度、色度饱和度、色调、对比度等），增强用户操作便利性。

结语

冠显光电Micro OLED 1.03" CVBS显示方案以其出色的性能、灵活的集成性和简便的操作，为光瞄及多种微显示应用提供了理想解决方案。无论在项目验证阶段还是后续二次开发中，该方案都能帮助用户快速上手，简化开发流程，助力产品快速上市，提升整体效率。
