原创 【拆解】一只招财猫，财运滚滚来

前言

招财猫是一个广泛存在于中国文化中的吉祥象征，通常被认为能够带来好运和财富。这个概念不仅在日常生活中常见，还出现在游戏、商业软件、香烟品牌以及各种设计素材中。无论是在游戏中作为策略卡牌，还是在商业中作为管理工具，招财猫都承载了“招财进宝”的美好寓意。

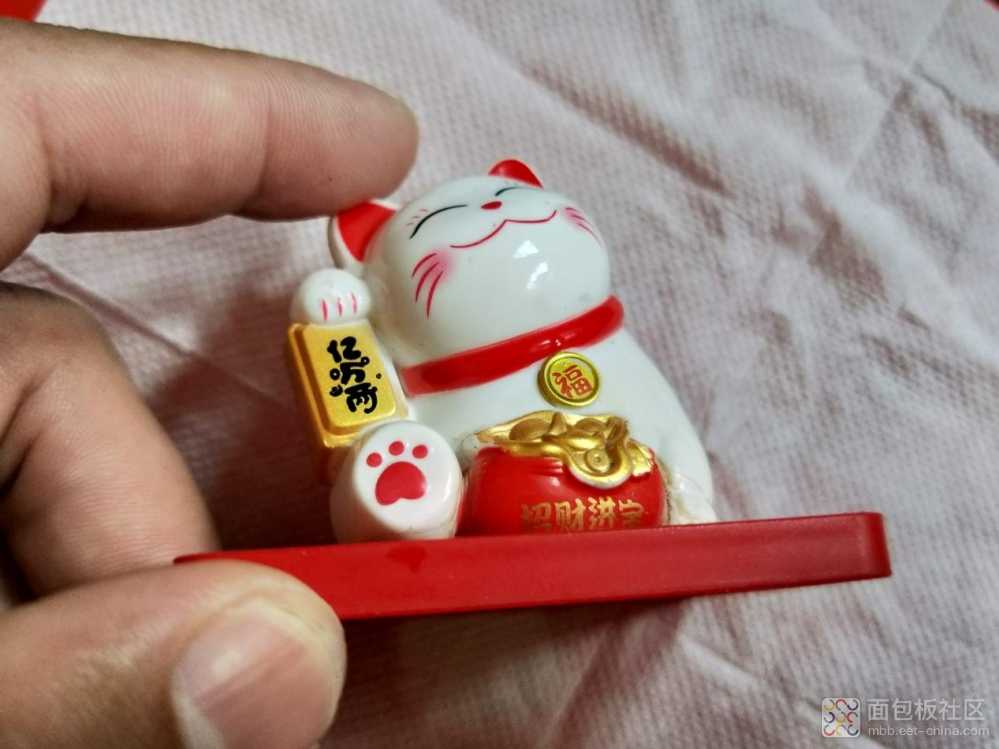

朋友的一只可爱的招财猫作为桌面摆件，还是蛮好玩的，可以一直摆手招财，如下图。

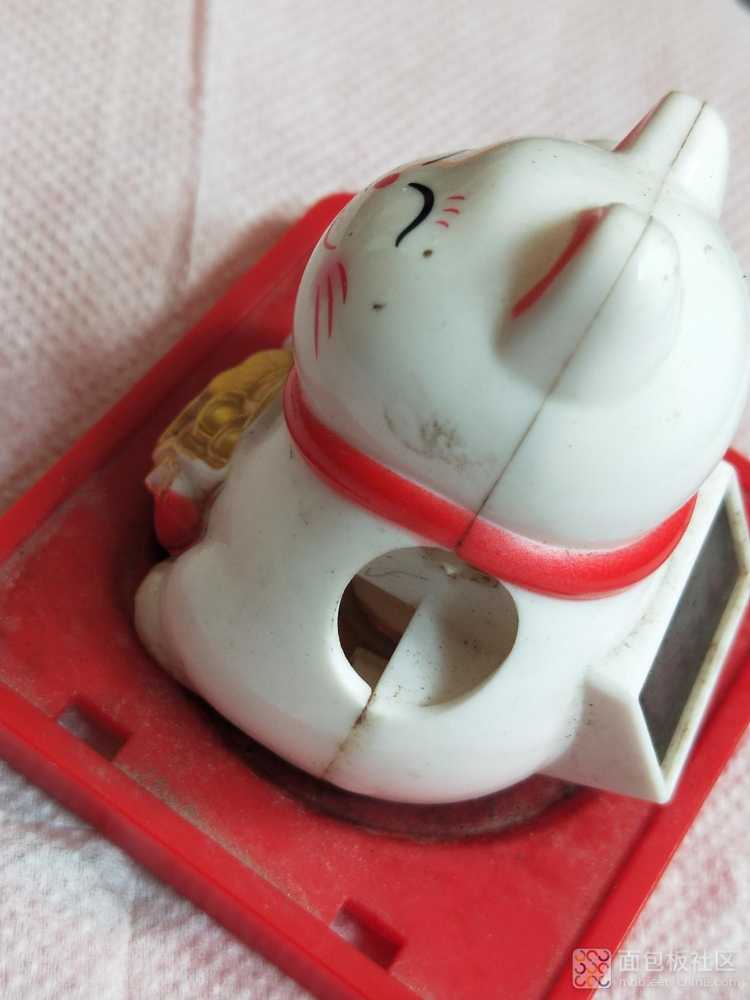

侧面的摆手，被摔断弄丢了，如下图。

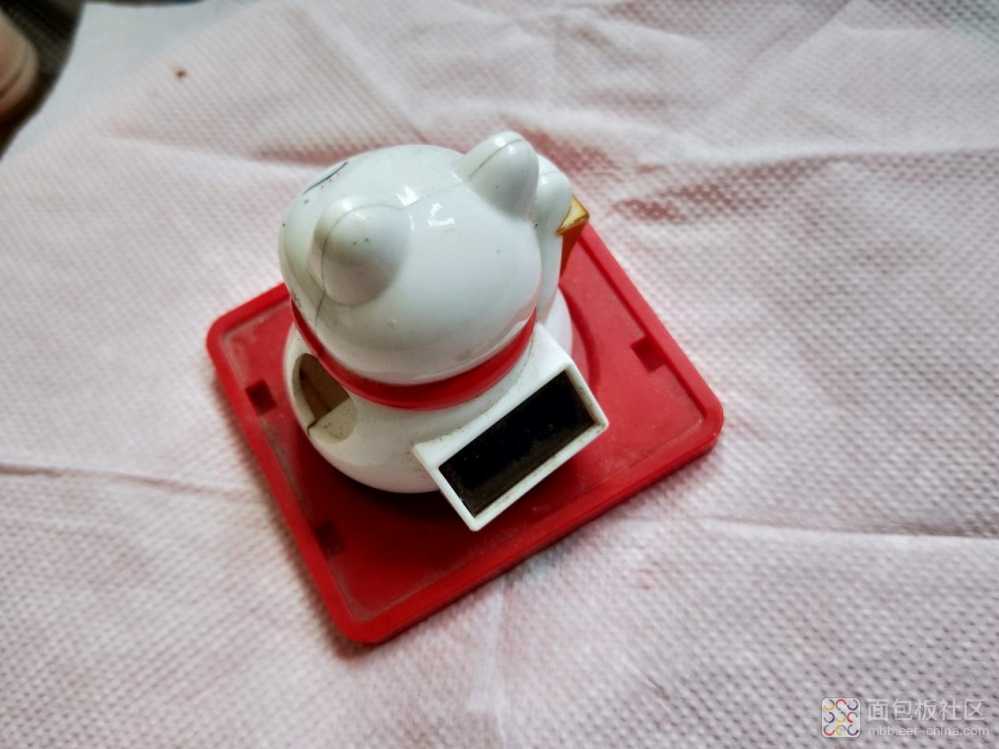

后面是一块太阳能板，如下图。

红色是底座，可以把招财猫固定并立起来，增加了受力面积，避免了风吹着力不稳。

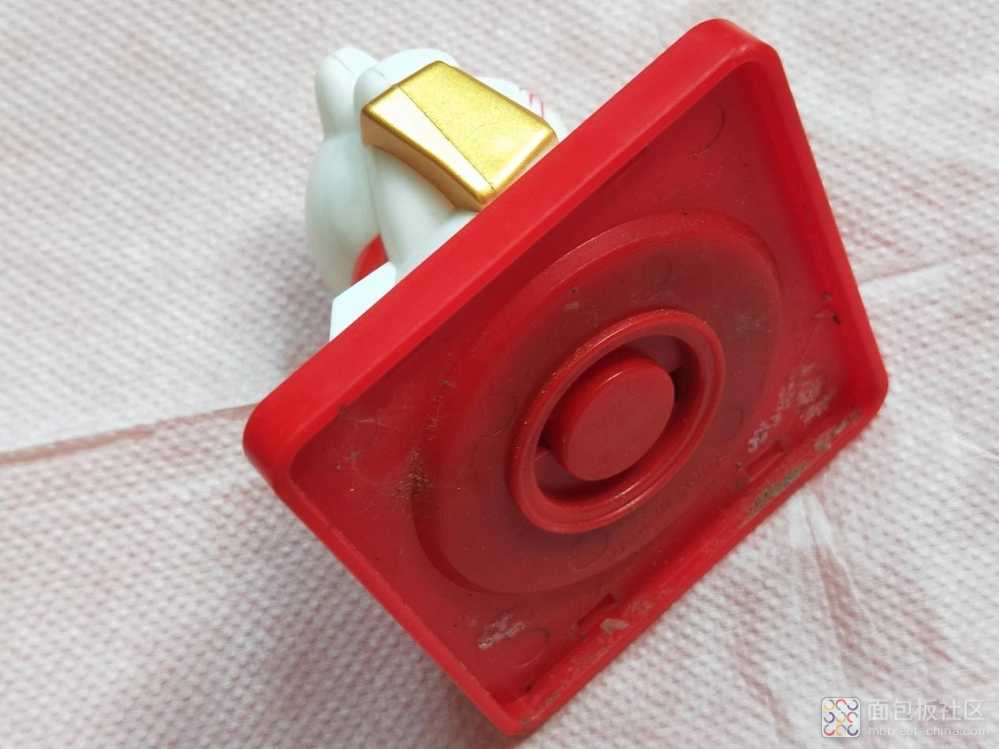

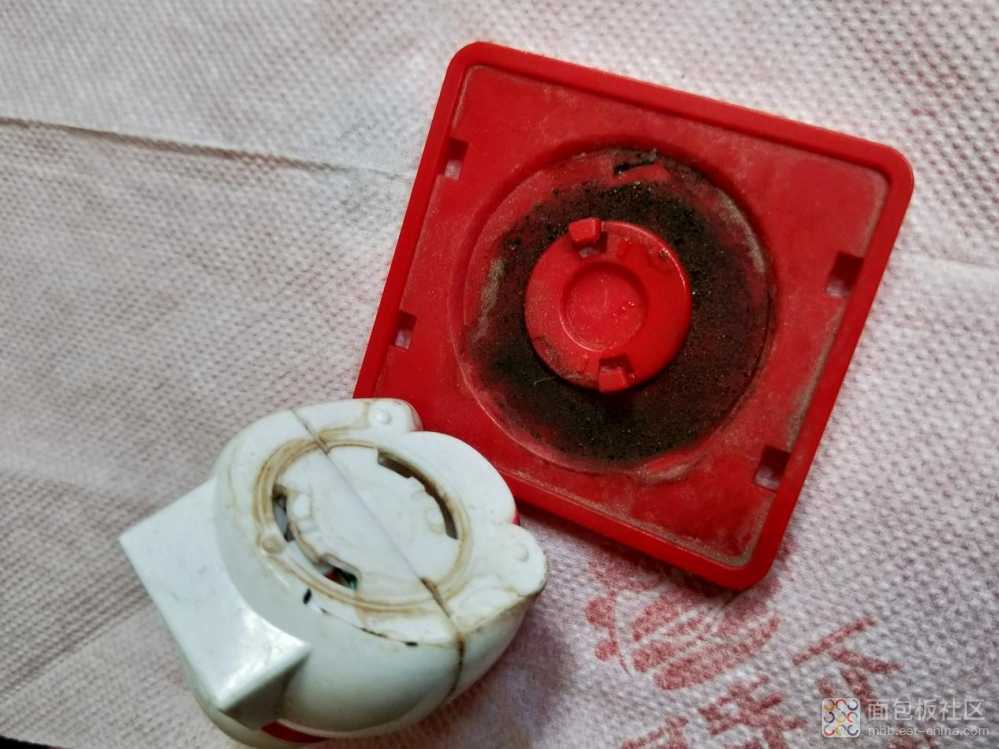

发财猫底部和底座通过底座的卡扣卡在下面，如下图。

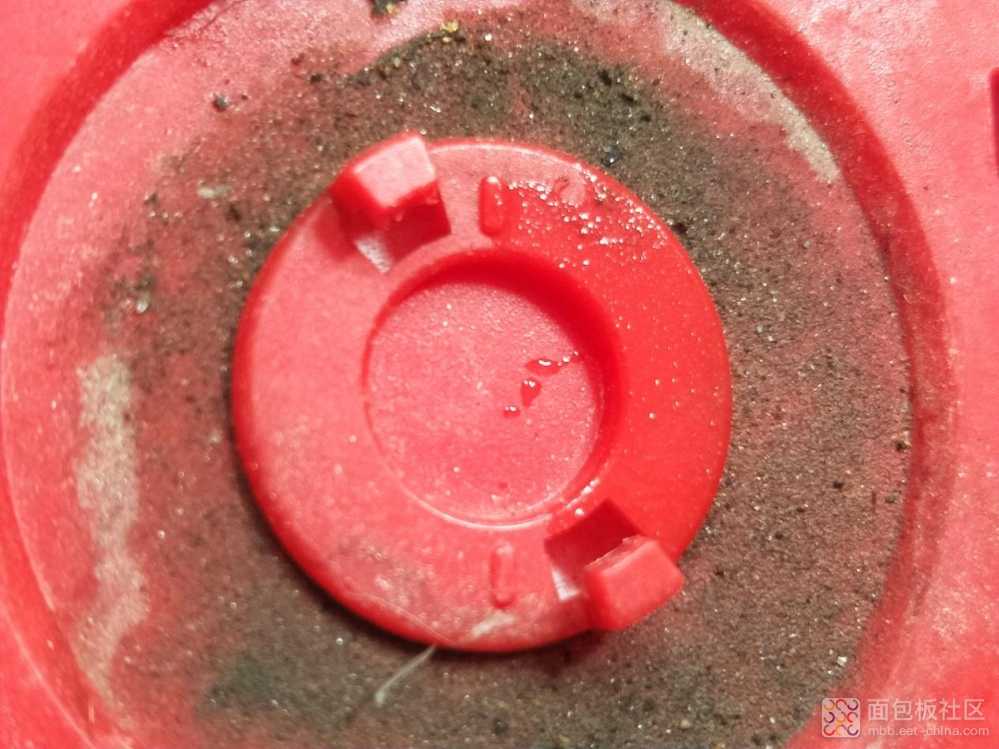

底座，带有卡扣，如下图。

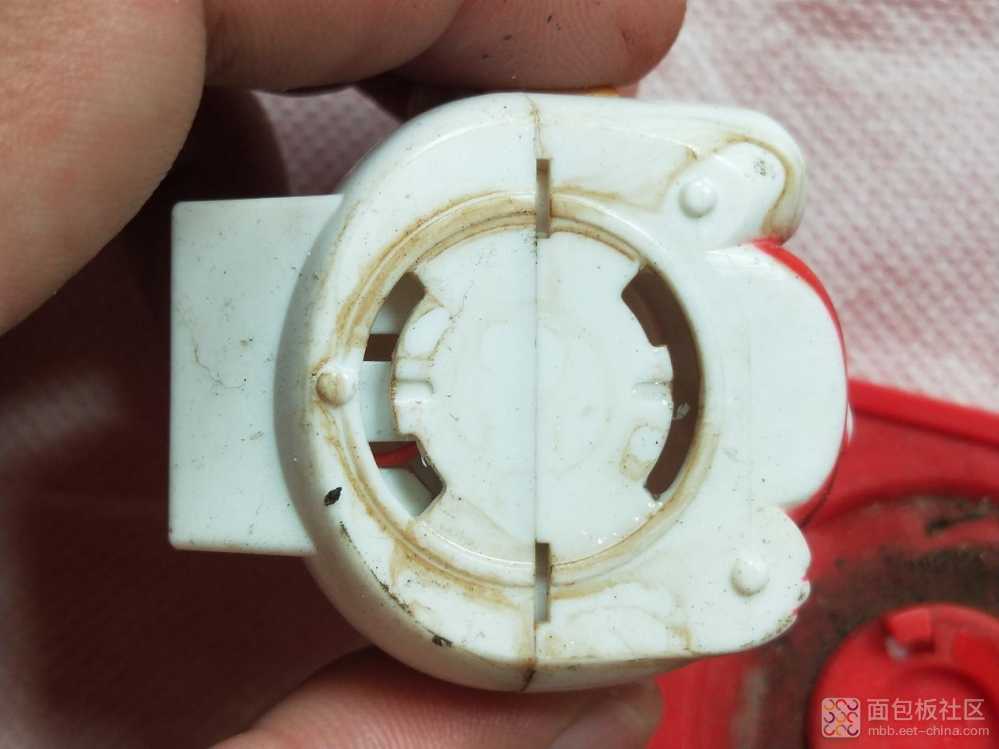

发财猫底部的卡槽，如下图。

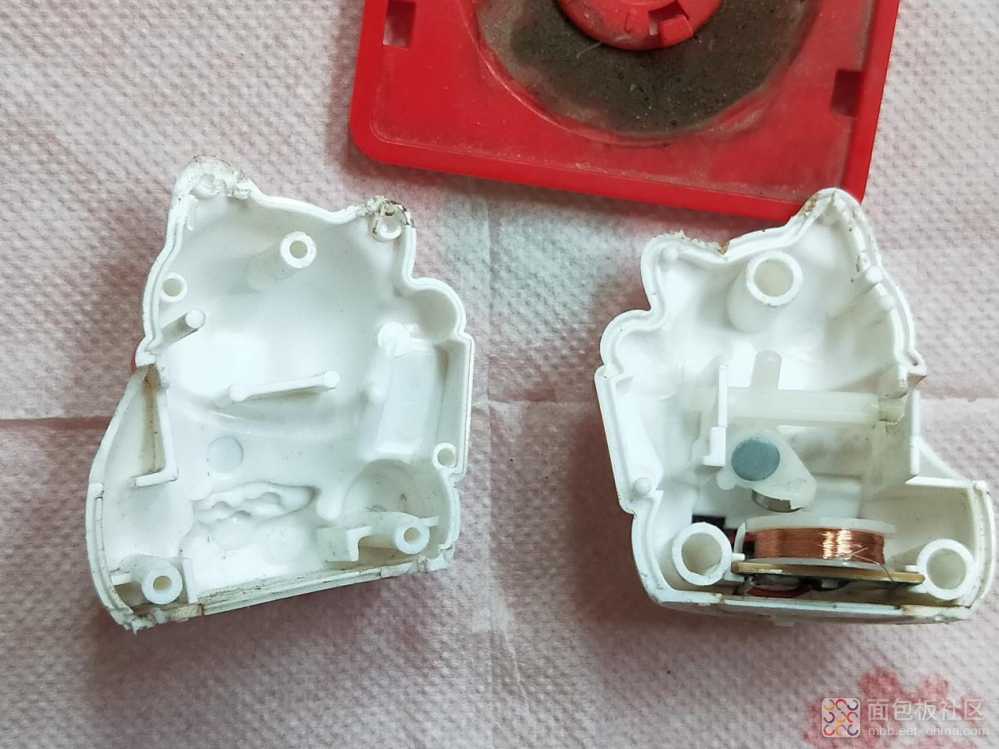

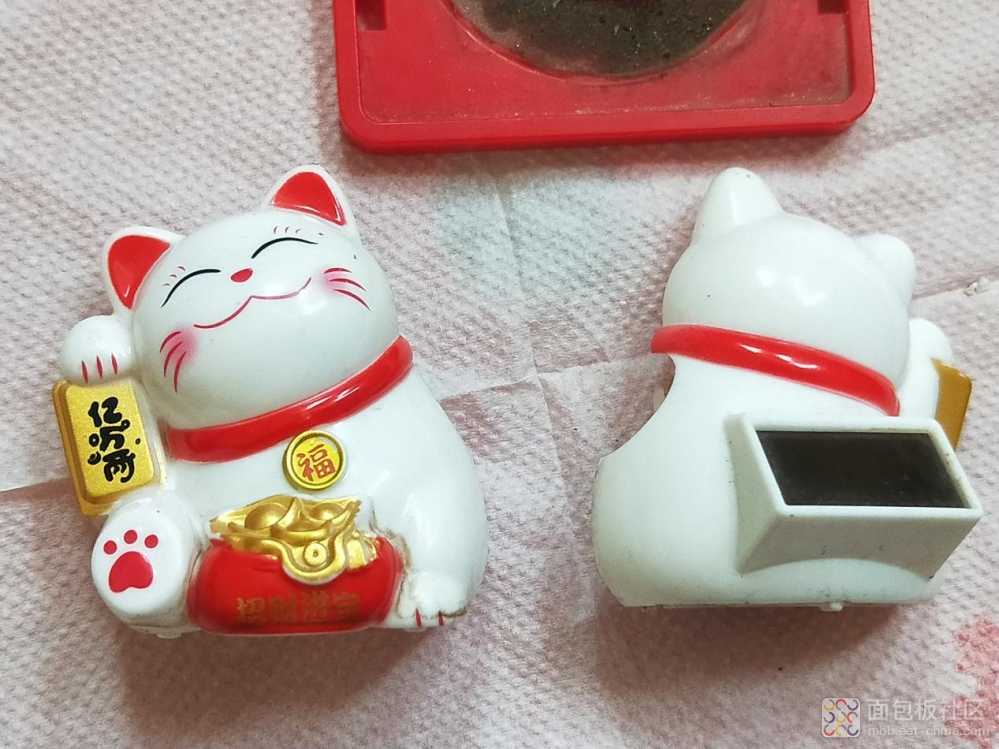

通过中间的缝隙，用工具可以把发财猫一分为二，如下图。

两侧也是通过卡扣和卡槽拼接在一起，如下图。

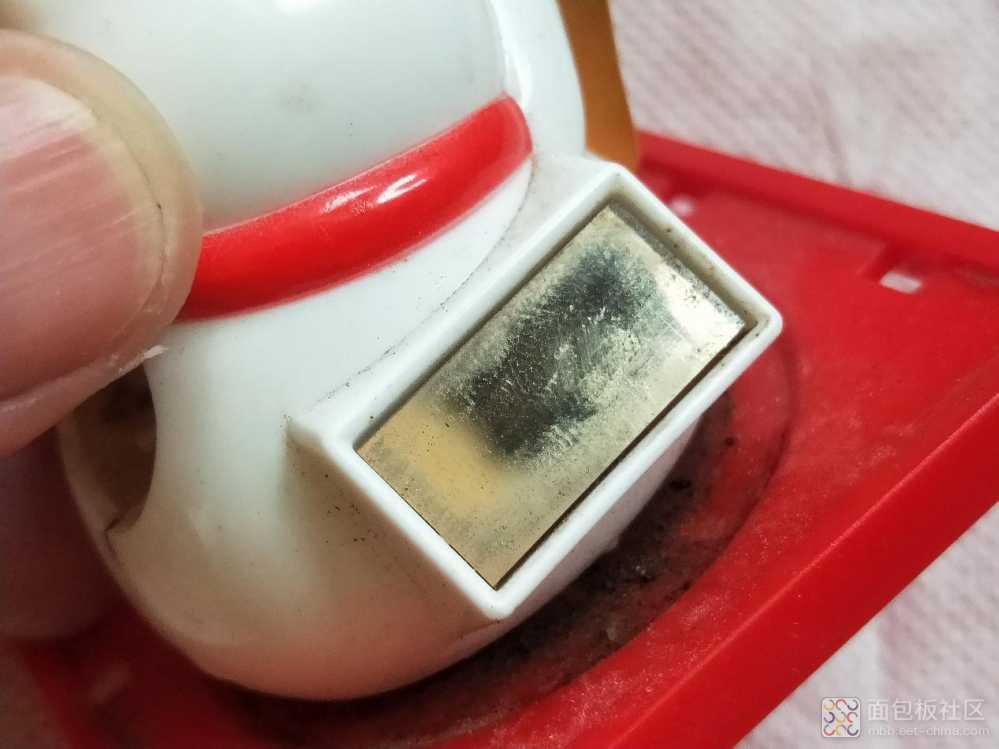

发财猫的能源提供路径，就是后面一块太阳能板，如下图。

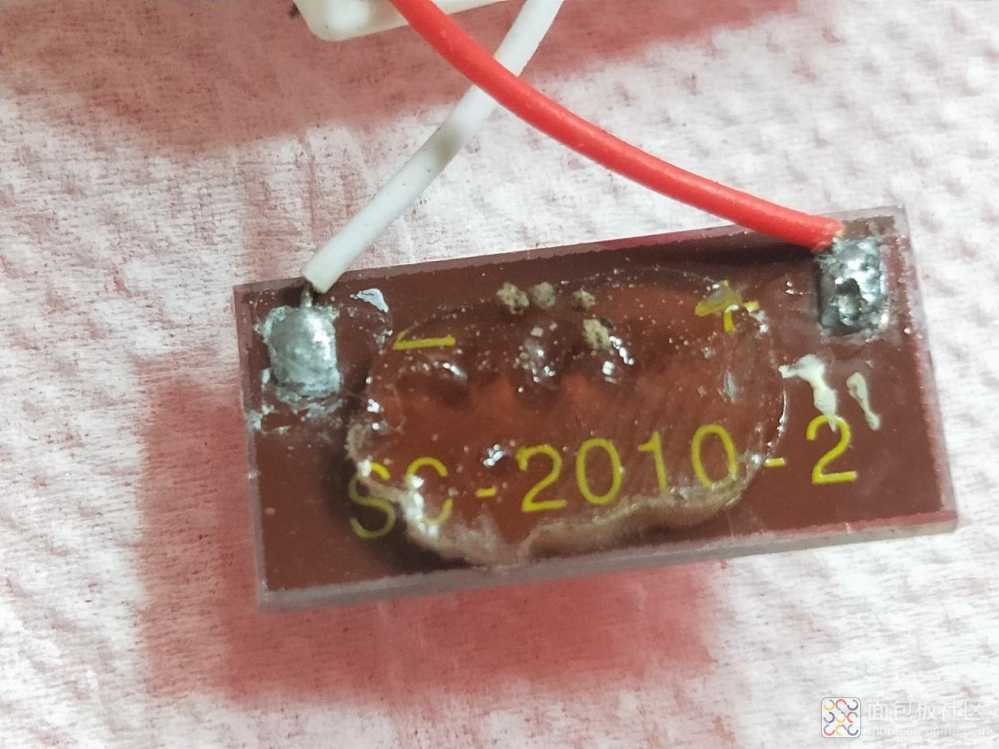

用工具扣下这块太阳能板，有胶黏贴在壳体上面，丝印是SC-2010-2，红线是正，白线是负，如下图。

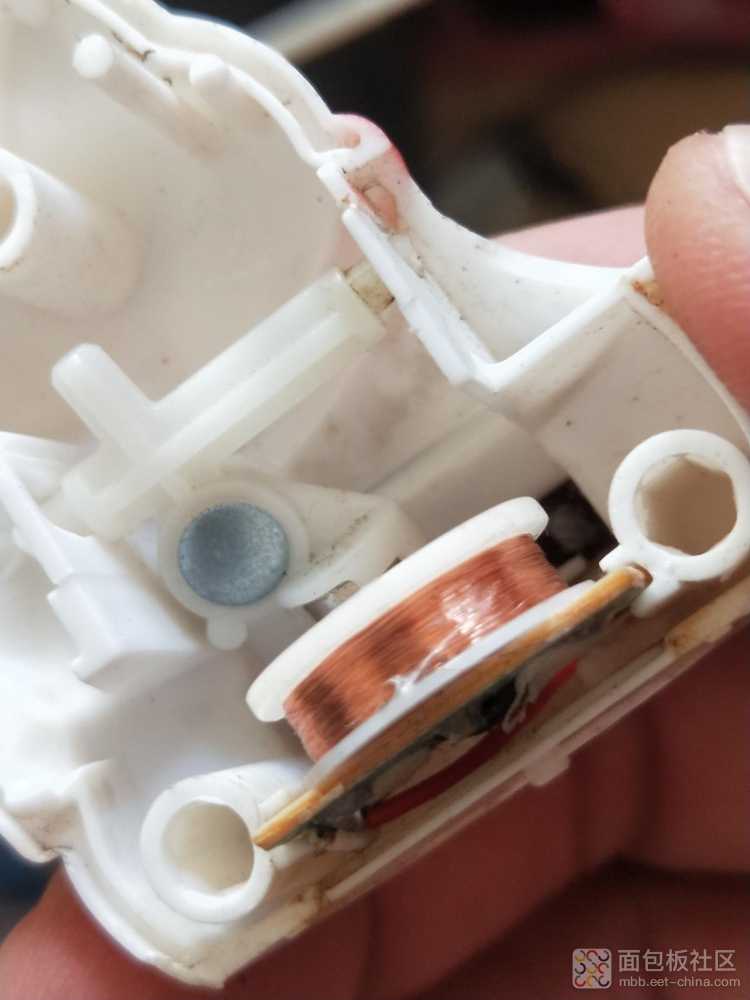

后半部分里面布局了整个招财猫的动力系统，如下图。

那么他的内部电路构造是怎么样的呢？拆开后发现里面的构造如此简单，一个太阳能板，一颗牛屎芯片，一颗电容，一个线圈，一个磁铁。

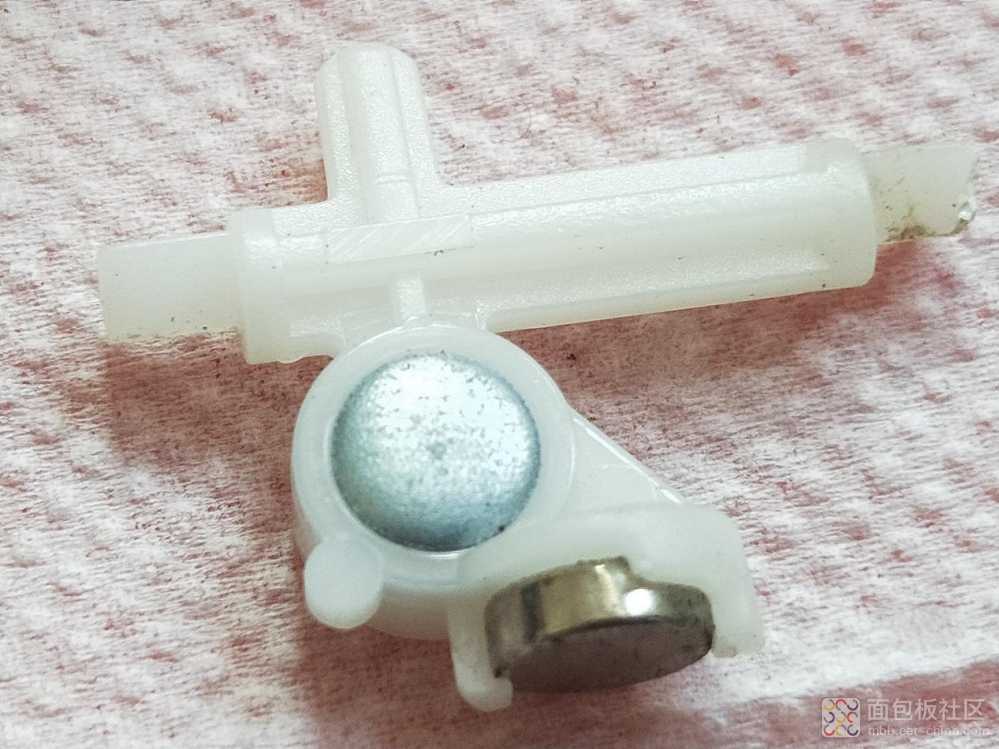

悬挂招财猫手臂的支架，如上图。

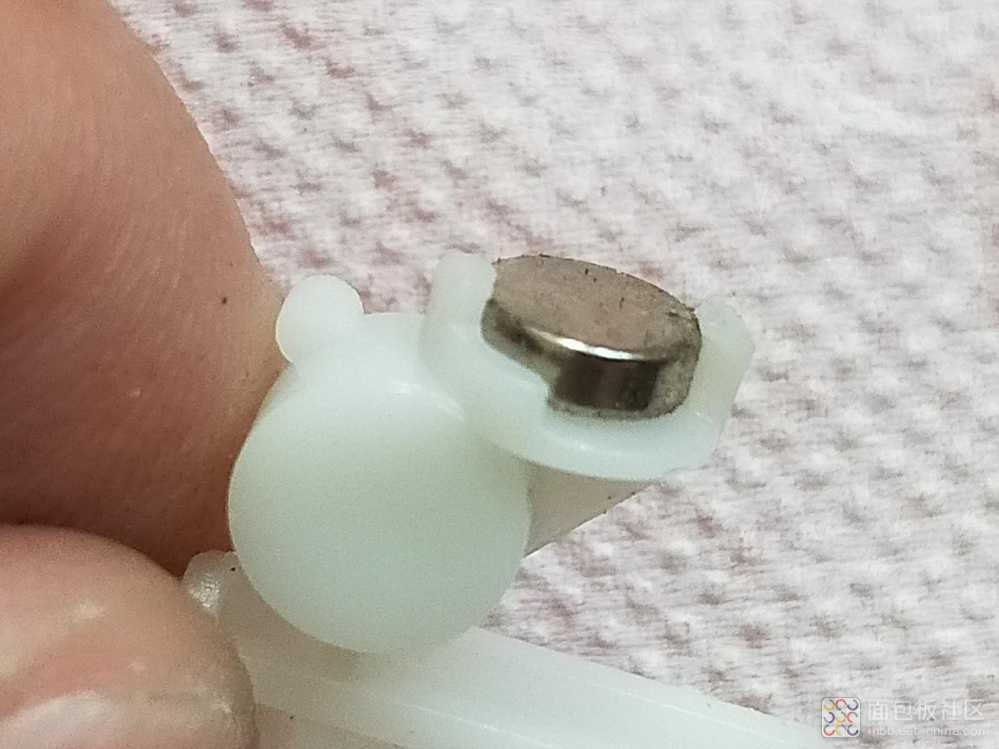

磁铁，有一定的磁力，如上图。

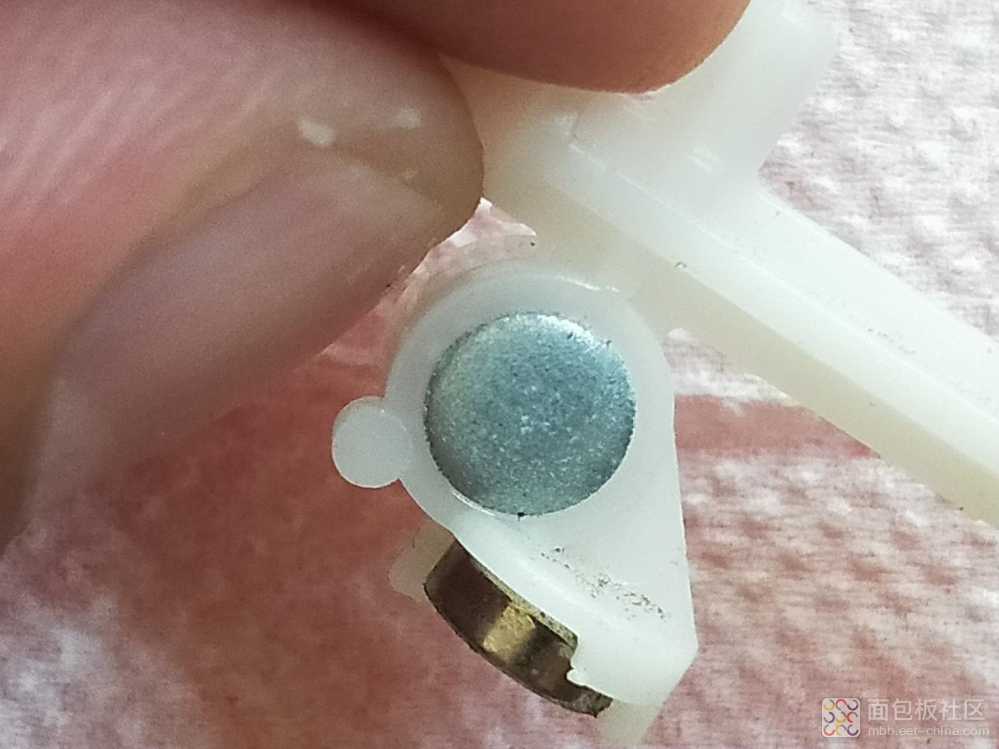

中间的可能是铅块或是铁块，维持支架重心的，保持招财猫的爪子能持续直立起来，如上图。

太阳能板通过红线和白线连接到牛屎芯片的PCB板上，并持续提供能量。

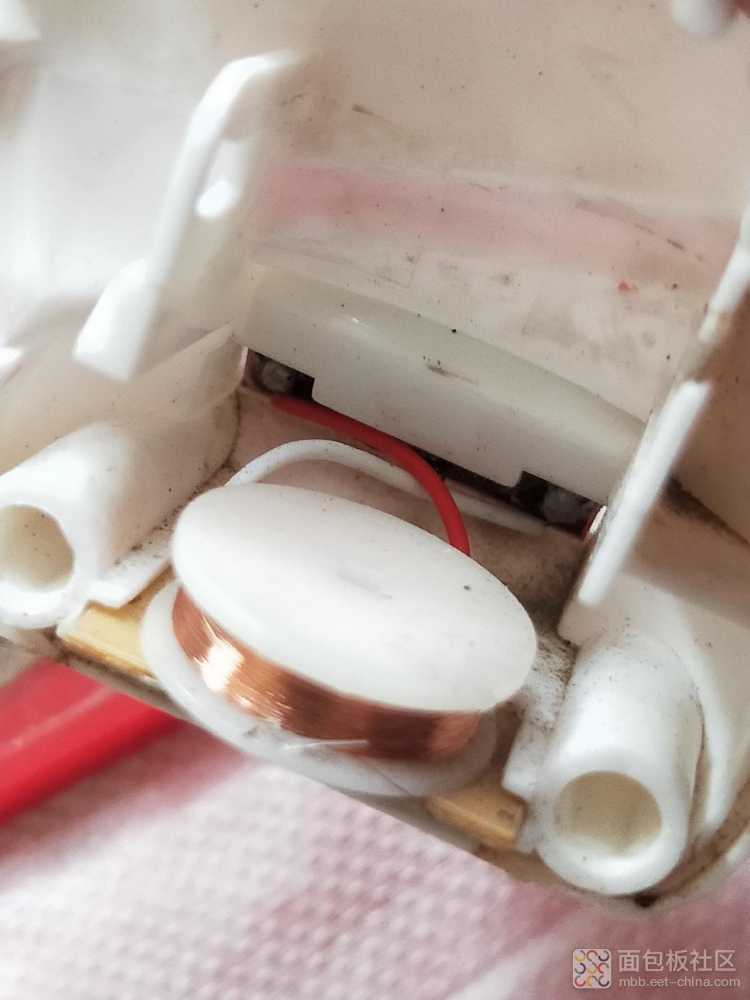

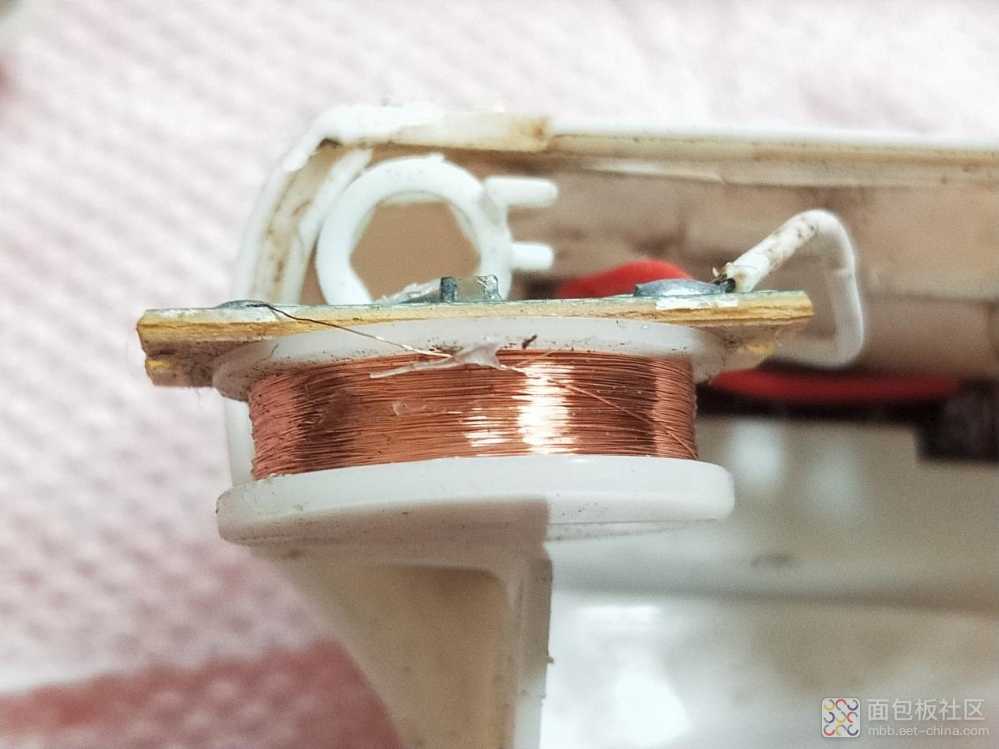

线圈，漆包线绕制的，如上图。

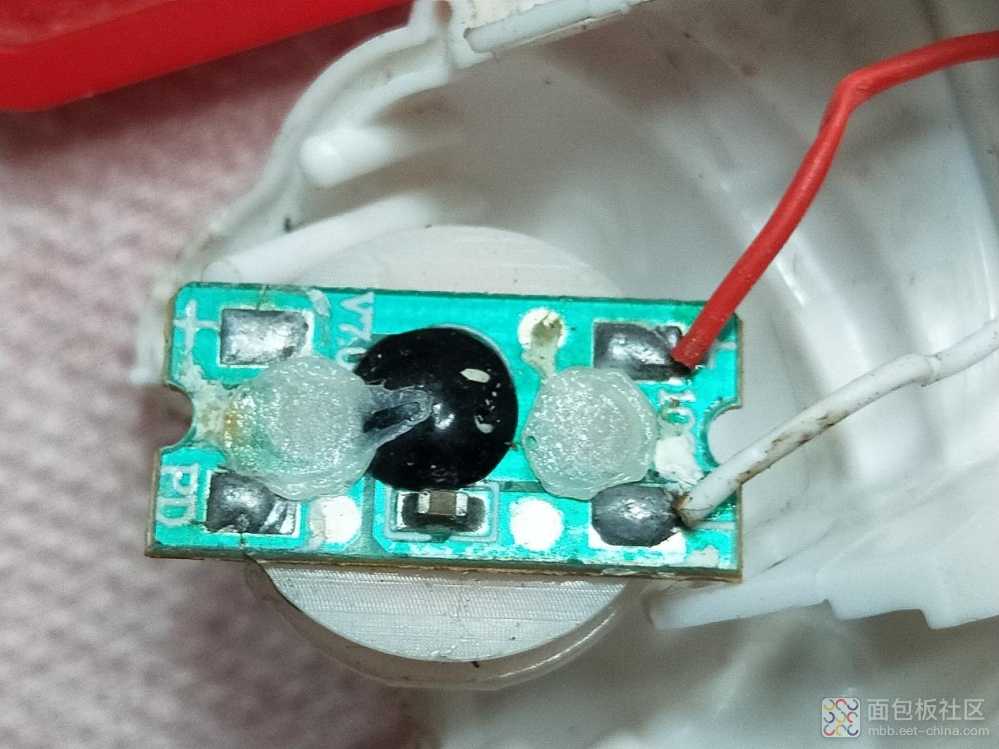

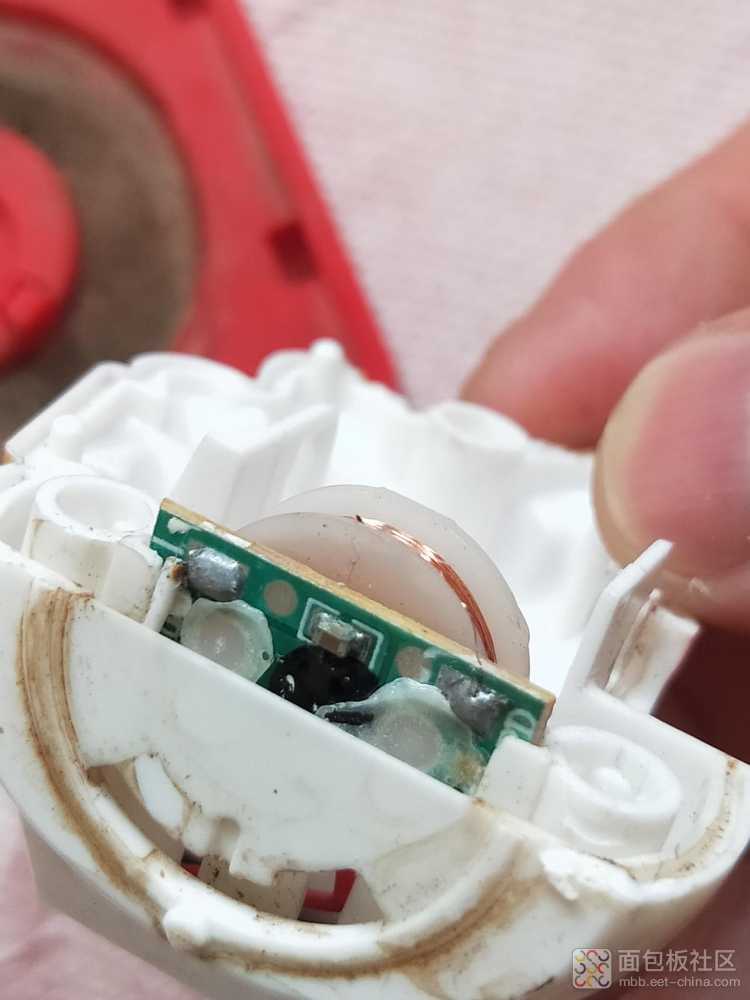

PCB板上有一颗牛屎芯片，一颗电容，太能板的输入端焊点，还有线圈的输出焊接点，如下图。

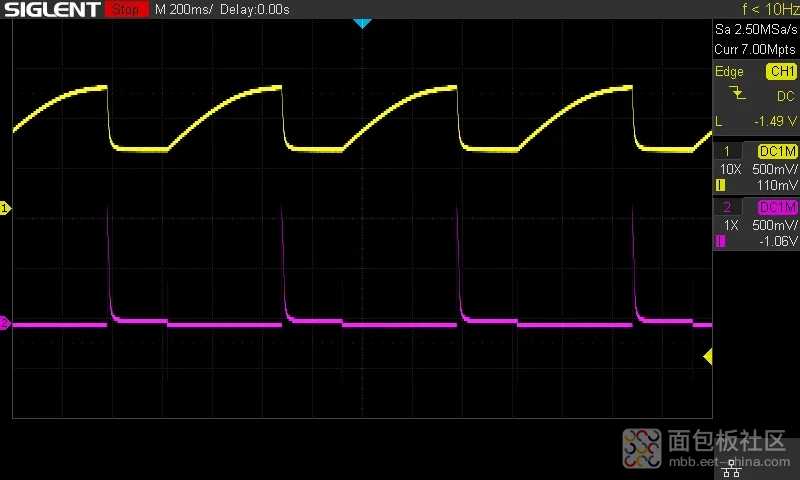

黄色为输入端波形图，测试点为太阳能输出的红白线；

红色为驱动线圈的两端的驱动波形，如下图。

电路逻辑：太阳能板将光能转化为电能，然后给电容充电（黄色波形）；

电容充电到牛屎芯片工作电压时，牛屎芯片输出一个脉冲（红色波形的尖峰就是驱动脉冲）去驱动漆包线绕制的线圈，线圈会产生一个磁场，然后这个磁场会与招财猫爪子上的磁铁产生一个相互作用力，从而让磁铁带动招财猫的爪子摆动。

总结一下

不得不说这个发财猫是一个非常巧妙的设计；

招财猫是一个源于东亚文化的吉祥物，传统上被认为可以带来好运和财富。

大家可以在评论区讨论一下，有哪些吉祥物给自己带来过好运呢？
