电路1，最常见的接法，反相器用74HC04，最好用带"U"的（74HCU04），即不带缓冲的。此电路经试验到几十M都工作的很好。

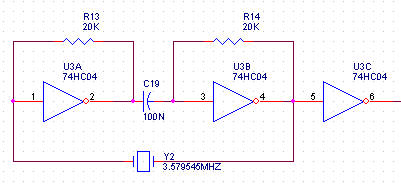

电路2，经反复测试发现只能工作到最高约6MHZ（使用74HC04），反复调试各种电阻、电容参数无效，不知哪里出了问题。后来被迫用第一种接法。
有源晶振引脚排列（TOP VIEW）如下：
一角上面有个小圆点, 这个脚应该是第一脚,然后按逆时针增加,
1脚应该是NC空脚，2脚是GND接地，3脚是OUT输出，4脚是VCC电源
