原创 半波/全波精密整流电路概述

2008-3-3 09:58 14212 11 14 分类: 模拟

整流:将交流电转换为直流电,称为整流。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />


精密整流电路的功能:将微弱的交流电压转换成直流电压。整流电路的输出保留输入电压的形状,而仅仅改变输入电压的相位。当输入电压为正弦波时,半波整流和全波整流输出电压波形如图所示。




在图(a)所示的半波整流电路中,由于二极管的伏安特性如图(b)所示,当输入电压uI幅值小于二极管的开启电压Uon时,二极管在信号的整个周期均处于截止状态,输出电压始终为零。即使uI幅值足够大,输出电压也只反映uI大于Uon的那部分电压的大小。因此,该电路不能对微弱信号整流。


<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" /> 3c490264-84a5-4b5b-9582-98e1ebd2fca2.gif

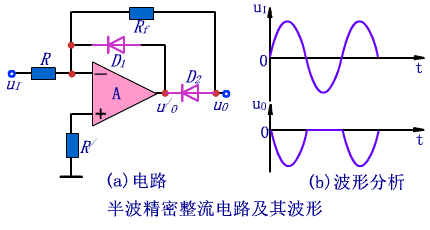

半波精密整流电路







uI>0时,必然使集成运放的输出u/O<0,从而导致二极管D2导通D1截止,电路实现反相比例运算,输出电压




uI<0时,必然使集成运放的输出u/O>0,从而导致二极管D1导通D2截止Rf中电流为零,因此输出电压uO=0uIuO的波形如图(b)所示。


如果设二极管的导通电压为0.7V,集成运放的开环差模放大倍数为50万倍,那么为使二极管D1导通,集成运放的净输入电压







同理可估算出为使D2导通集成运放所需的净输入电压,也是同数量级。可见,只要输入电压uI使集成运放的净输入电压产生非常微小的变化,就可以改变D1D2工作状态,从而达到精密整流的目的。





全波精密整流电路







在半波精密整流电路中,当uI>0时,uO=-KuI(K>0),当uI<0时,uO=0。若利用反相求和电路将-KuIuI负半周波形相加,就可实现全波整流。


分析由A2所组成的反相求和运算电路可知,输出电压






uI>0时,uO1=-2uIuO=-(-2uI+uI)=uI


uI<0时,uO1=0uO=-uI;所以


故此图也称为绝对值电路当输入电压为正弦波和三角波时,电路输出波形分别如图所示。
