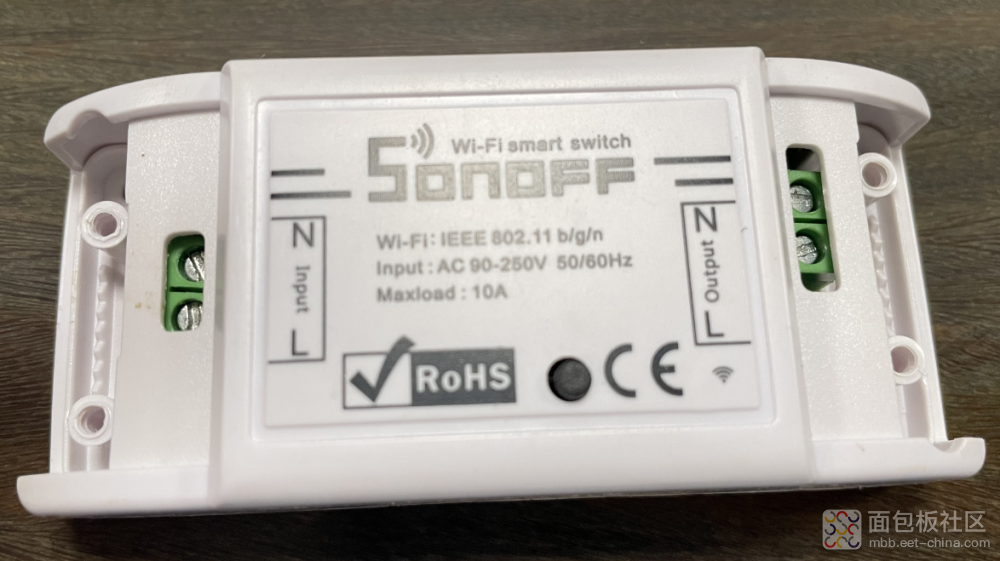

七年前买了个远程控制开关，想想那个时候应该物联网才兴起的时候吧。如今因为控制麻烦且经常出现连接掉线问题，于是给淘汰了。 这个设备我是拿来控制吊灯，特别麻烦的是，当晚上关灯后，会有一点灯点亮着，掉线的时候还会闪，想想睡梦中醒来往天花板一看，一个东西在那闪多吓人，关键还是绿色的。而且二次匹配需要打开灯罩，按那个黑色的按钮才能重新配网。 种种原因，让我今天给他拆了，结构也简单，拆开外壳就只有一个主板 正面 正面电路看起来还是很简单的： 220V经过整流桥(背面U1)，通过变压器将市电转化低压直流电 一个继电器，这里是控制火线开关的，但是一般灯罩里的接线不分零火的乱接，所以接线的时候还是要注意的。 一个微动开关，连接主控，做配网使用 唯一一个IC，丝印是PN25F08B，经过查找，为SPI flash,应该是给主控存储程序和数据的，说明主控内部没有flash。 背面 1. 位号U1：整流桥 2. 位号U8：通过丝印还真不好找，其全称为CR1511-36,是一款AC/DC芯片，是一套很完善的AC/DC的解决方案，使设计更加简洁。手册中也提供了完整的推荐电路设计 3. 位号U3：丝印很清楚-ESP8266EX，乐鑫的物联网芯片呀，18年应该知晓乐鑫的不怎么多吧，毕竟这个芯片是他第一款物联网芯片，当时物联网的概念也是才兴起，使用这款芯片的厂商应该不多，不过现在提出了，那都是耳熟能详的了。官方有详尽的资料 最后 整体的用料和设计都是很不错的，至于为啥被我淘汰了，或许跟我的应用场景有关吧，或许只用它控制某个插口的开关等会好点吧，毕竟可以将配网按钮放在易操作的位置。当然，2.4GHz的WIFI是个纠结的事，市面很多路由器虽然说支持双模WIFI(2.4GHz和5GHz)，但是很多情况下，2.4GHz的WiFi波动会比较大，容易掉线。我家的就出现这样的，路由器还是华为的，或许买的太便宜了。 如今乐鑫上市都快七年了，产品也从ESP8266发展到了ESP32 P系列，现在你还会选择我拆解的这款产品么？
