    晶振有电压,但没有压差,是短路吗?

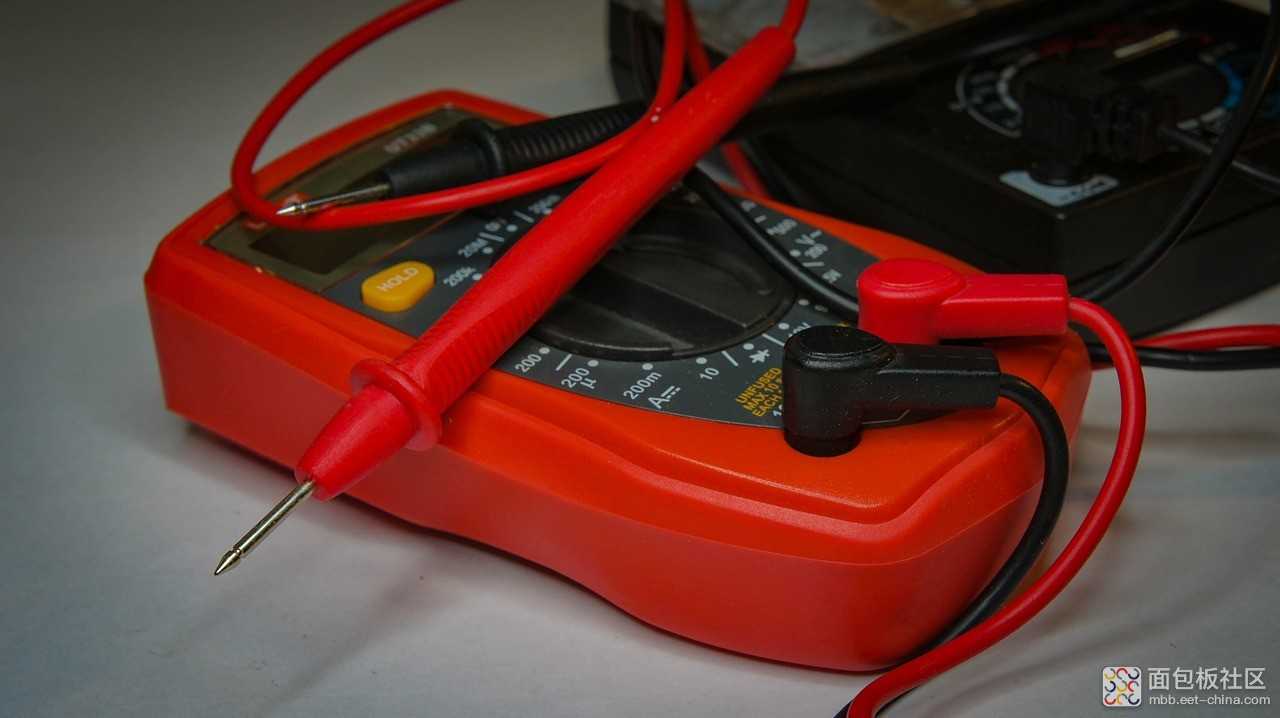

    在电子电路设计和调试中,晶振为电路提供稳定的时钟信号。我们可能会遇到晶振有电压,但不起振,从而导致整个电路无法正常工作的情况。今天凯擎小妹聊一下可能的原因和解决方案。 1. 误区解析 在硬件调试中,许多工程师在测量晶振时发现两端都有电压,例如1.6V,但没有明显的压差,第一反应可能是怀疑短路。 晶振电路本质上是一个交流振荡电路。当晶振未起振时,两端会静止在一个中间电位,通常接近电源电压的一半。万用表测得的是稳定的直流电压,因此没有压差。 这种情况一般是: 晶振没起振,并不是短路。 2. 如何判断真正的短路? 如果怀疑短路,建议使用万用表的电阻档进行测量。断电后测量晶振两端的电阻: a. 接近0Ω :可能存在短路,如焊锡桥连、晶振内部击穿; b. 几千欧姆以上 :说明晶振电路通畅,只是未振荡。 3. 晶振不起振的常见原因 a. 负载电容不合适: 晶振通常需要外接两个电容。如果电容值不匹配,可能导致不起振。建议查阅晶振规格书,计算合适的负载电容值。 b. 反馈电阻缺失 :一般在晶振两端会并联一个约1MΩ的反馈电阻,有助于启动振荡。数值不合适,振荡电路可能无法闭环启动。 c. 驱动芯片配置错误 :像STM32、ESP32等主控芯片需要软件设置为“外部晶振模式”,否则即便电路接得没问题,也不会起振。 d. 晶振本身损坏 :有些晶振虽然外观看不出问题,但内部石英片可能已断裂或老化。 e. PCB布线问题 :晶振附近若布线过长、过细或受干扰严重,也会影响振荡效果。 4. 如何正确排查晶振不起振? a. 断电,测电阻 → 排除短路 b. 检查电容/电阻值 → 确保合理 c. 更换晶振 → 排除器件问题 d. 示波器观察波形 → 确认是否有起振 e. 检查MCU寄存器/启动配置 → 确保设置正确
  • 2025-3-29 06:21
    3 次阅读|
    0 个评论
    晶振提供精确的时钟信号以驱动电路的正常运行。有时即便晶振有电压供应,仍可能出现不起振的现象。今天,凯擎小妹将为大家盘点一下导致这种情况的常见原因。 电路设计: 晶振需要特定的 负载电容 才能正常起振。负载电容是指连接在晶振两端的有效电容。过大或过小的负载电容都会导致晶振无法正常工作。 反馈电路 在晶振电路中起着至关重要的作用。它将输出信号的一部分反馈到输入端,以维持振荡。合适的反馈电阻和电容可以确保晶振的稳定振荡。 晶振问题: 晶振在运输或安装过程中可能受到 物理冲击 ,导致内部结构损坏,从而无法起振。晶振随着时间的推移可能会 老化 ,或者由于 制造缺陷 而失效。这些问题都会影响其正常工作。 电源问题: 晶振需要 稳定的 电源电压 才能正常工作。如果电压不足或不稳定,可能导致晶振不起振。 电源噪声 会干扰晶振的正常工作。使用滤波器可以有效降低电源噪声,确保晶振的稳定性。 电路板设计: 不合理的PCB布局 可能导致信号干扰,从而影响晶振的正常工作。 不良的焊接 可能导致晶振与电路板的连接不良,应确保焊接点牢固。 环境因素: 极端的温度和高湿度 环境 可能影响晶振的性能。确保设备在适宜的环境条件下工作,可以延长晶振的使用寿命。 如何进行排查 检查负载电容和反馈电路是否与晶振规格匹配 测量晶振两端的电压,确认供电正常 使用示波器观察晶振的 输出波形 ,判断是否起振 更换新的晶振进行测试,排除晶振本身的问题 检查焊接质量和PCB布局,排除电路板问题
