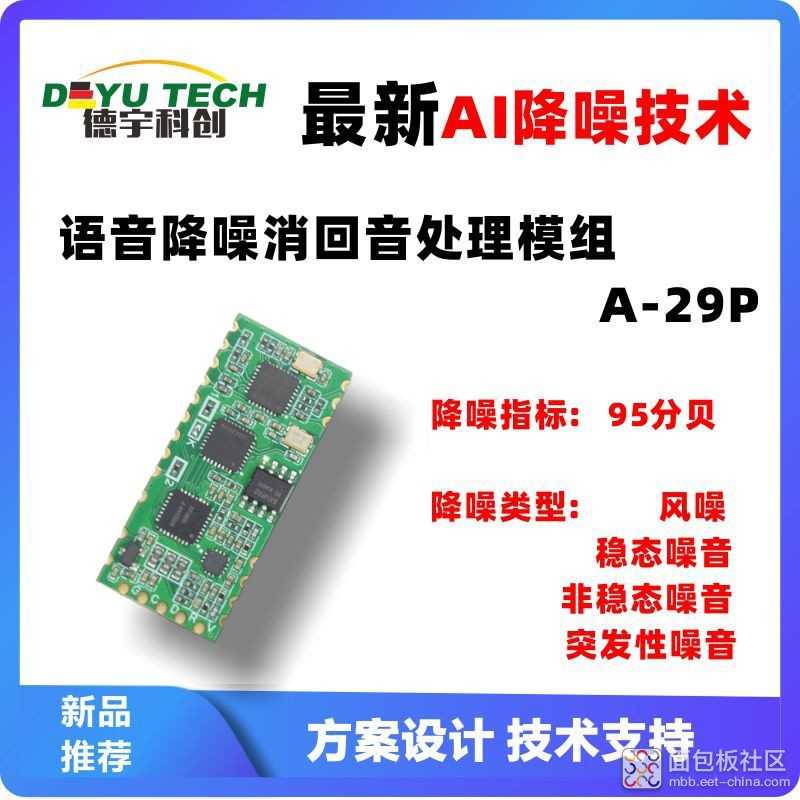

iframe height=340 width=100% allowscriptaccess="always" src='https://u.eet-china.com/video/iframe/4099' frameborder=0 allowfullscreen="true"/iframe A-29P 是一款高性能的 DSP 数字语音处理模块， 针对所有免提全双工通话设备中的回音问题进行消除（ AEC），并具有超强的 AI 环境噪音压制(AI-ENC)功能， 及定向拾音(BF)功能,让通话设备获得更好的语音品质。在同类型模块中，主芯片的处理能力，及算法差异，在外形结构比较小，喇叭音量又很大的通话产品中，回音消除功能很难处理。而 A-29P 的优异处理性能，则很好解决了这个问题，并保持非常好的全双工流畅度。 颠覆性AI降噪技术 采用深度神经网络算法，实时分离人声与噪声特殊优化风噪/敲击/金属声场景，降噪深度达45-90dB. A-29P 也具有超强的 AI 降噪性能，可以针对麦克风拾取到的任何噪音进行压制处理（包括敲击声，风直接对着麦克风吹， 或直接拍打麦克风， 以及生活场景的汽车喇叭声，金属器件掉落声，金属敲击声，等等众多噪音都能进行消除）， 并且只保留人声频率，让通话设备的沟通功能更方便，也适合更多的环境和场合 行业应用场景: 智能安防 ✔️可视门铃抗风雨干扰 ✔️ IPC摄像头工地噪音过滤 ✔️银行ATM对讲防啸叫 ✔️监狱探视系统回声抑制 工业物联网 ✔️矿山井下通信降尘噪 ✔️车间设备远程语音指导 ✔️能源设施故障报警 ✔️物流仓储语音拣选 消费电子 ✔️车载中控免提通话 ✔️会议平板全向收音 ✔️录音笔采访抗干扰 ✔️老人监护仪清晰对话 特殊领域 ✔️医疗隔离病房通话 ✔️水下设备语音传输 ✔️应急广播系统 ✔️ 高架桥噪音环境对讲 产品参数 模块电气性能指标： ※ 输入电压： 端口 12 为直流+4V～+6.5V ，端口 11 为 3.3V ※ 工作电流： 28-35mA ※ LINE OUT 模拟音频输出端口阻抗 10KΩ， 信噪比(SNR)91dB,最大输出幅度 1.5Vrms. ※ LINE IN 模拟参考音频输入端口阻抗 47KΩ， 输入信号最大幅度 1Vrms. ※ 麦克风录音拾取范围:10cm-500cm（不同固件距离不同） . ※ 回音消除指标:100db ※ 可消除回音空间延迟时间:100mS ※ 最佳状态,有效降噪指标： 45dB-90dB (AI 固件降噪下) ※ 工作温度： -20 度～85 度 ※ 工作湿度:相对湿度小于 90% 模块尺寸规格 模块端口采用半孔焊盘设计，体积小巧（长 37.5mm,宽 16mm）。在已成型的产品中，可以通过转接板快速接入；而在新产品设计时，则可以按模块尺寸图，直接做焊盘形式焊接在系统板上，方便各类产品的设计生产使用。 (此型号可以直接端口兼容替换 A-09， A-06 模块) 功能图示 单模拟麦克风输入-模拟音频输出 AI降噪拾音器模式 A-29P具有很好的AI降噪特性，以及远场拾音功能（AGC）,因此作为拾音器和助听器设备的拾音前端也是非常适合。AGC功能开启后，可以实现在5-10的拾音距离，并有很好的降噪效果。 A-29P的降噪等级也可以按需要进行调整，以适配不同的拾音设备对噪音强度调整，以及某些声音需要保留而进行调整。由于A-29P输出信号幅度比较小，无法直接驱动喇叭或者耳机，因此后端需要添加运放或者功放电路已放大需要的信号幅度 单模拟麦克风+模拟输出方式（功放前端取回音参考） 单模拟麦克风连接图（消回音模式一） 麦克风选用常规驻极体电容麦克风。麦克风连接到MIC0的相应脚位上。麦克风的灵敏度常规推荐选用-42dB。在实际应用中可以根据需要的拾取距离而选择不同灵敏度规格的(灵敏度越高，拾音距离越远)。 模拟麦克风拾取的音频信号经过DSP的消回音及降噪处理后,从MIC OUT1或MIC OUT2的2个端口同时输出。输出方式为单端输出,此信号可以连接到下一级系统主板的MIC 输入或LINE IN端口上，如果下一级的MIC输入或LINE IN是差分输入方式，则差分输入的N极（负极）悬空或接地。 MIC OUT1和MIC OUT2输出的音频信号相同，而MIC OUT2信号幅度比MIC OUT1大6dB(2倍)，使用时可以根据需要的信号大小选择其中1个端口。 A-29P的LINE IN 1以及LNIE IN 2为消回音参考信号的2个输入端口,可以根据设备是否有左右双声道而选择。常规单声道设备，默认选用LINE IN 1为消回音参考信号输入。 此模式由于参考信号，是接在功放的输入端，因此信号幅度不会很大，在考虑不影响原机信号下，可以直接连接到模组的LNIE IN. 单模拟麦克风+模拟输出方式（功放后端取回音参考） 单模拟麦克风连接图（消回音模式二） 此模式与模式一基本相同，包括模拟麦克风的选型和基本连接。差别主要是在参考信号的连接上，模式二的参考信号选择从功放的输出端连接。 部分设备，比如安卓核心板以及其他工控板之类，功放与解码部分都集成在一块主板上，这时候，要从功放之前取参考信号就相对复杂一些，也不方便快速生产使用，此模式可以解决绝大部分的参考信号取值问题。 由于各类产品的功放输出功率大小不一，模块的LINE IN输入信号幅度过大，则会造成削顶饱和，信号的取值也不完整。 由于LINE IN 的ADC最大输入信号幅度不能超过1.0VRMS。所以对于1-2W的功放输出幅度不是很大，可以吧功放输出的正极直接连接到模块的LINE IN端口，而2W以上的功放芯片，则需要根据功率不同串电阻进行衰减分压，D类功放芯片，最好还要加入电感电容把数字载波过滤再接入模块的LINE IN。 示意图标注的消回音参考分压阻容规格参数，适合3-5W的功放对照使用。其他更大功率的功放，则需要根据实际分压幅值而设置阻容规格。 单模拟麦克风+模拟输出方式（功放连接在模组SPK后级） 单模拟麦克风连接图（消回音模式三） 此模式与前面2种模式的差别是，功放电路设计在A-29P的下行输出之后，这样设计的优点是下行信号完全是由A-29P模块处理和输出，使得消回音的参考信号更准确和稳定，消回音的效果也是最好的。 A-29P的LINE IN有2端口，分别支持双声道立体声的输入，如果需要加入消回音设备是双声道输出，则可以吧LINE IN的1和2的2个通道分别接入，再分别在SPK的1和2的2个输出分别接2路功放输入端口。 除了功放连接的差别之外，其他的麦克风选型和连接，同样参考模式一即可 单模拟麦克风+数字音频输出方式 单模拟麦克风连接图（消回音模式四） 此模式的LINE OUT信号通过数字音频输出，数字音频格式是I2S。 此模式可以方便部分主板只有数字接口的使用，减少中间ADC的环节，也能获得更好的音频信号，以及更好的抗干扰能力。 由于功放输出部分还是模拟音频，因此消回音的参考信号从模块的LINE IN端口输入，参考信号的取值，除了上图的方式外，也可以按前述的方式，按下2图连接 需注意，A-29P模块的LINE OUT音频输出的模拟通道和I2S数字通道是同时输出的，2种连接方式程序不需要更换，直接按设计使用就可以 单数字麦克风输入-数字音频输出（特殊应用） 单模拟麦克风连接图（消回音模式五） 此模式适合客户主板上无任何模拟端口的情况下使用。可以借助A-29P的编解码电路，通过I2S的输入和输出，把客户主板需要的ADC和DAC工作都放在A-29P的模组上面。 在进行此模式之前，需要吧A-29P模组上的预留电阻R2拆除。 拆除R2电阻之后，A-29P的端口7由I2S D_OUT/IN，变为I2S D IN功能，可以连接客户主板过来的I2S D OUT 音频，然后经过A-29P的DAC处理，从MIC OUT1 或MIC OUT2 输出。 然后A-29P模拟麦克风MIC0进入的麦克风信号经过降噪和消回音处理之后，从端口9脚I2S D_OUT输出,可以连接到客户主板的I2S D IN端口使用。 A-29P的MIC OUT端口输出的音频为功放需要的喇叭监听信号，因此可以连接到功放的输入端，进行放大，并驱动喇叭。 而这时，为了得到消回音功能，在A-29P上，让MIC OUT的信号接入到 LINE IN端口。 双阵列麦克风输入-模拟输出方式(特殊应用二) 双模拟麦克风连接图（消回音模式六） A-29P模组还可以支持双模拟麦克风输入方式使用。 双麦模式下，可以开启波束定向拾音功能，或增强拾音降噪功能及消回音功能，相应双麦模式也可以对应前述的5种模式。 但需要注意双麦克风模式下，如果开启波束定向，付麦声音是不输出，仅仅是作为辅助拾音。 然后在开启波束定向模式下，AI降噪功能会关闭。 双麦模式有很多组合及变动方式，如果需要使用波束定向功能，请与技术人员确认可行性及功能的效果说明。
