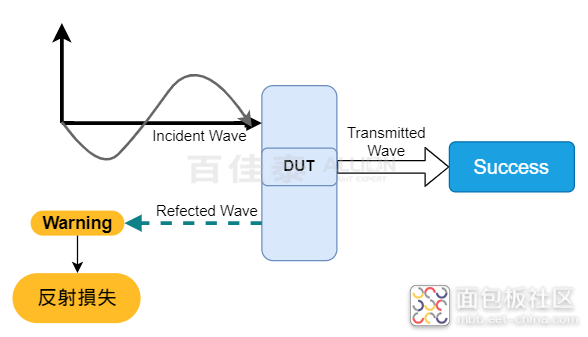

近几年来，随着科技进步与高速传输通讯时代来临，各种3C产品与汽车通讯物联网快速蓬勃发展，使得高速信号传输在软硬设备之间，相对应的工作频率与带宽需求也越来越高，为了符合高速传输与规范要求，传输线的整体线材与连接器组件的性能要求便更加严格，加上导入连接器小型化的应用趋势，使得传输线材本身设计与测试规格，能否执行高速信号传输完整性与正确性，成为目前业界所面临的重大挑战与能力考验。 现今用户选择不同规格的传输线材时，需要了解与认识信号反射损失(Return Loss) ，在实际使用时可能造成的影响与困扰，如下图所示，为信号反射的传导路径。 潜在风险 当个人手机与显示器或电脑端进行影音传输数据，要求在高速10/20/40Gbps的全双工通讯模式下操作，以满足高效的传输需求，并缩短完成任务所需的时间，这种情境下往往会因为使用到不良的传输线材，而引起信号反射的潜在风险，并使通讯变得不稳定！可能导致的负面影响与状况如： 1.数据传输效率降低 : 反射损失会使部分信号被反射回去而未能传输到目的地，这将降低整体传输效率，传输速度变慢。 2.讯号波形失真 : 反射损失可能导致讯号波形的失真，使得接收端设备难以正确译码和处理传输的讯号。 3.讯号质量下降 : 信号反射可能导致传输的讯号质量下降，进而影响影音播放或其他高画质媒体显示器应用。 4 .系统过热效应 : 不稳定的传输可能使硬件组件工作不顺畅，导致系统过热，进而影响整体性能。 总体来说，线材制造过程中质量管控和减少反射损失是确保高频信号传输的重要因素，尤其在需要高频率和高速数据传输的应用更是不可不慎。 实际案例 图标为经过标准公式计算后的传输信号反射损失(Return Loss)图表，呈现了传输线材在10MHz到15GHz频率范围内的信号反射传输性能。只有当信号反射损失性能符合线材标准要求时，传输线材本身规格与性能才能够通过认证测试。
