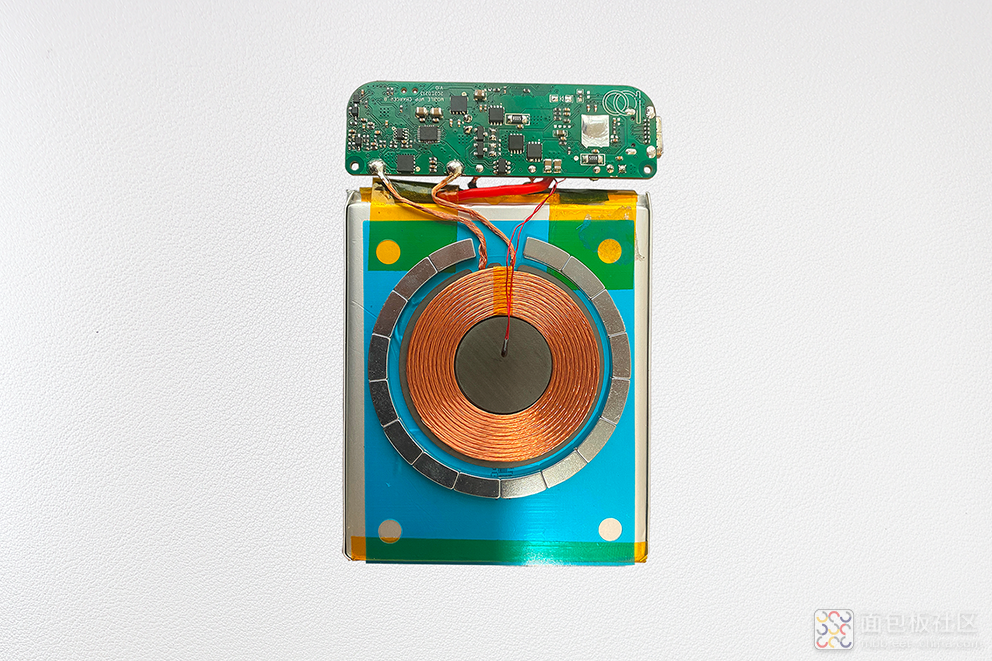

前言 贝兰德自成立12年来一直专注于全同步数字解调无线充电IC研发与销售，有充足的技术研发及质量控制能力，核心研发团队来自TI、NXP、ST的研发精英，在无线充电系统架构、数模混合电路设计等领域有着多年的设计研发经验，为消费类电子、车载无线充等无线充电产品提供优质的无线充电IC和技术解决方案。 近期贝兰德推出了一款MPP磁吸移动电源无线充模块，该模块自带USB-C接口，支持为设备进行磁吸无线充电，输出功率最高为15W。产品设计十分出彩，功能集成度很高。 通过拆解可以发现，贝兰德MPP磁吸移动电源无线充模块内置5000mAh软包电池。此外，还具备一个无线充电线圈输出，使用贝兰德无线充电发射芯片进行无线充输入输出管理。 下面一起来看看该模块内部结构和用料 MPP磁吸移动电源无线充模块拆解 先看模块正面，正面有一个磁吸无线充电线圈，线圈粘贴在电池上，周围贴有一圈磁铁。 在线圈上还粘贴了热敏电阻，用于检测温升。 无线充电线圈采用自粘式包铜芯线绕制。 线圈导线在PCBA模块上的焊点特写。 正面PCBA小板一览，从左至右分别可见TVS二极管、整流二极管，电源管理芯片，R005合金电阻等。 背面情况一览。 电池组接线焊接连接到PCBA模块。 电池组整体情况一览。 移动电源内置电芯尺寸为546582，电池电压为3.85V，容量为5000mAh，能量为19.25Wh。 背面小板一览，从左至右可见USB-C接口，铝电解电容，中间是LED灯珠和合金电感，右侧可见铝电解电容，联排NPO贴片电容和一颗无线充电芯片。 无线充电芯片采用的是贝兰德D9512C无线充电发射芯片，符合WPC Qi2.1无线充电规范，支持MPP+BPP协议。支持4-16V宽输入电压以及15W输出功率。集成主频72MHz 32bit处理器，频率高至144MHz。 D9512C芯片丰富的内存及引脚资源，可以满足各种定制化需求。支持USB在线更新Firmware，无需专用烧录器。多通道全同步数字解调，特有的Wave-Monitor技术，保证通讯可靠性。此外，该芯片还支持过压、过流、过温保护和异物检测功能。 贝兰德D9512C资料详情。 USB-C口和电容特写。 电感、LED灯珠特写。 联排NPO贴片电容特写。 总结 贝兰德MPP磁吸移动电源无线充模块支持15W无线充电输出，支持手机无线充电。此外，还配备了一个USB-C接口。通过拆解发现，其内置一块5000mAh软包电芯。电池组连接PCBA模块，模块采用贝兰德D9512C芯片用于无线充电发射。 该芯片支持过压、过流、过温保护和异物检测功能。移动电源内部还设有一颗热敏电阻用于检测线圈温度，磁吸移动电源的热保护十分到位，用料也很扎实。感兴趣的欢迎私信，免费领无线充电模组样品。
