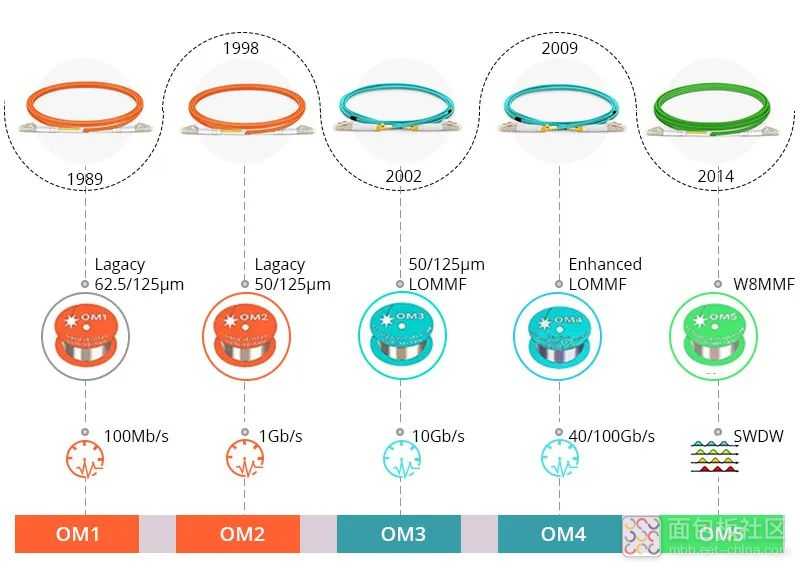

OM1-OM5多模光纤怎么选？ “OM” 即 “Optical Multimode（光学多模）” 的缩写，是国际通用的多模光纤等级标识标准。目前，由美国电信行业协会（TIA）和国际电工委员会（IEC）共同定义的主流多模光纤跳线标准，已形成从 OM1 到 OM5 的五代产品体系，覆盖了不同场景下的传输需求。 1、多模和单模有何不同？ 单模光纤（SMF）是一种只允许一种模式传输的光纤，纤芯直径约为8-9μm，外径约为125μm。 多模光纤（MMF）允许在单根光纤上传输不同模式的光，纤芯直径为50μm和62.5μm。 与多模光纤相比，单模光纤可以支持更长的传输距离。从100Mbps以太网到1G千兆网络，单模光纤可以支持5000m以上的传输距离。多模光纤仅适用于中短距离、小容量的光纤通信系统，例如校园网、企业局域网和数据中心。 多模光纤有很多不同的类型，每种类型都有其独特的性能特性。 2、OM1- OM5：多模光纤的进化史 OM1、OM2、OM3、OM4、OM5 是多模光纤类型的迭代名称。“OM”是“Optical Multimode”（光学多模）的缩写。阿拉伯数字可以理解为不同代多模光纤标准的发布顺序。按时间顺序排列，数字越大，发布时间越晚。OM1 光纤是最早的，而 OM5 光纤是最新版本。 3、从OM1到OM5五代多模光纤特性对比 OM1光纤 OM1 光纤通常采用橙色护套，并以 LED 光源作为光源。由于其纤芯尺寸为 62.5μm，包层直径为 125μm，因此也称为 62.5/125μm OM1。虽然 OM1 光缆支持 10Gb 以太网，但其传输距离最长仅为 33 米。通常，OM1 多模光纤最常用于100Mbit/s以太网应用，其 850nm 波长的过载发射 (OFL) 带宽为 200MHz·km，1300nm 波长的带宽限制为 500MHz·km。 OM2光纤 OM2 光纤也配有橙色护套和 LED 光源。不同之处在于，其纤芯直径窄至 50μm。它支持在 82 米内以高达 10 Gbit/s 的速度运行。然而，OM2 多模光纤最常用于 1G（1000Mbps）以太网。OM2 光缆支持 850nm 和 1300nm 两种波长，OFL 带宽为 500MHz-km。 OM3光纤 多模 OM3 和 OM4 均采用浅绿色编码护套，纤芯直径均为 50μm。OM 3是激光优化多模光纤 (LOMMF)，设计用于 850 nm 有效激光发射带宽的 VCSEL。它支持 40G 甚至 100G 以太网应用，传输距离可达 100m，通常用于 10G 以太网300m以内的短距离应用。采用 VCSEL 光源的 OM3 光缆的最小模态带宽 (MBW) 在 850nm 波长下的有效激光发射带宽为 2,000 MHz-km。 OM4光纤 OM4 光纤也针对 850nm VCSEL 进行了激光优化。其额定发射带宽为 850nm，为 4,700MHz-km。与 OM3 光纤相比，OM4 光纤在相同数据速率下支持更长的传输距离。在 10G 以太网中，其传输距离可达 400m，在 40G/100G 以太网中，其传输距离可达 150m。多模 OM4 光纤向下兼容 OM3 多模光纤。 OM5光纤 OM5 光纤与 OM2、OM3 和 OM4 光纤具有相同的纤芯直径，其光源、850 nm 的最小 MBW 与 OM4 多模光纤相同。OM5 光缆符合 OM4 在 850 nm 的规范。OM5 MMF 的不同之处在于，它专为宽带多模光纤 (WB MMF) 而设计，可在 850 nm 以上提供额外带宽，从而通过短波分复用 (SWDM) 技术实现更长的传输距离。SWDM 技术使用 850 nm 至 940 nm 范围内的四个 WDM 波长（850 nm、880 nm、910 nm 和 940 nm）来实现 4x25GbE 的传输速率。OM5 光纤的护套颜色为柠檬绿色。 3、为何 OM5 成 “新宠”？五代光纤的核心差异总结 由于OM1和OM2光纤无法支持25Gbps和40Gbps的数据传输速度，OM3和OM4成为支持25G、40G和100G以太网的多模光纤的主要选择。 OM3是针对850nm激光优化的50um芯径多模光纤，在使用850nm VCSEL的10Gb/s以太网中，光纤传输距离可达300m。 OM4是OM3的升级版本，OM4多模光纤优化了OM3多模光纤在高速传输时产生的差模延迟（DMD），因此传输距离大大提高，光纤传输距离可达550m。 OM3 与 OM4 的核心差异体现在性能参数和应用设计上：OM4 光纤的有效模式带宽（EMB）仅在 850nm 波长下指定，而 OM5 不仅在 850nm 和 953nm 双波长下均有 EMB 值定义，且 850nm 处的 EMB 值更优于 OM4，这直接为用户带来了更长的传输距离和更灵活的光纤选择。 外观上，TIA 已将柠檬绿定为 OM5 光缆护套的官方颜色，OM4 则采用浅绿色护套。功能设计上，OM4 适配 10Gb/s、40Gb/s 及 100Gb/s 传输，而 OM5 聚焦 40Gb/s 和 100Gb/s 高速场景，通过支持四个 SWDM 通道（每通道承载 25G 数据），仅需一对光纤即可实现 100G 以太网传输，大幅减少了高速传输所需的光纤数量。 此外，OM5 与 OM3、OM4 完全兼容，可广泛部署于全球各类企业环境，覆盖校园、楼宇及数据中心等场景。综合来看，OM5 在传输距离、速率及成本控制上均实现了对 OM4 的超越。 5、 OM5 多模光纤 的未来趋势 随着高速网络应用需求的不断增长，多模光纤正朝着低损耗、高带宽和多波长复用的方向发展。与OM1/OM2/OM3/OM4多模光纤相比，OM5多模光纤具有较高的扩展性和灵活性，能够以更少的纤芯支持更高速率的网络传输，而且其成本和功耗远低于单模光纤。由此可见，未来OM5多模光纤或将在100G/200G/400G超大型数据中心得到广泛应用。

前言 在400G光模块规模化部署的今天， 多模光纤跳线 仍是数据中心短距互联的“黄金选择”——但面对多模光纤的复杂分类、厂商参数陷阱，以及SR4/DR1等模块的兼容性问题， 90%的工程故障源于跳线选型失误 ！ 本文基于2025年最新行业实践，为您全方位的解析多模光纤跳线的类型及选型避坑指南。无论您是 网络工程师 还是 数据中心规划者 ，3分钟掌握这些要点，可规避80%的部署风险！ 一、 OM1、OM2、OM3、OM4光纤跳线的差别 OM是optical multi-mode的缩写，译为光模式，表示多模光纤的等级标准，因芯径、传输速度和距离的差别，分为OM1、OM2、OM3、OM4。下面易天光通信就介绍下它们之间的差别以及选用的方法。 1、参数不同 OM1指850/1300nm满注入带宽在200/500MHz.km以上的50um或62.5um芯径多模光纤； OM2指850/1300nm满注入带宽在500/500MHz.km以上的50um或62.5um芯径多模光纤； OM3是850nm激光优化的50um芯径多模光纤，在采用850nm VCSEL的10Gb/s以太网中，光纤传输距离可达到300m； OM4是多模光OM3纤的升级版，光纤传输距离可以达到550m。 2、用途不同 OM1和OM2多年来被广泛部署于建筑物内部的应用，支持最大值为1GB的以太网络传输； OM3和OM4光缆通常用于在数据中心的布线环境，支持10G甚至是40/100G高速以太网络的传输。 3、光纤设计不同 OM1、OM2是以LED（发光二极管）为传输基础光源，OM3、OM4则既适用LED又适用LD（激光二极管）光源传输。 4、传输速度和带宽的不同 OM光纤跳线的传输速度和带宽逐级增加，OM1OM2OM3OM4 5、功能和特点不同 OM1：芯径和数值孔径较大，具有较强的集光能力和抗弯曲特性； OM2：芯径和数值孔径都比较小，有效地降低了多模光纤的模色散，使带宽显著增大，制作成本也降低1/3； OM3：采用阻燃外皮，可以防止火焰蔓延、防止散发烟雾、酸性气体和毒气等，并满足10Gb/s传输速率的需要； OM4：为VSCEL激光器传输而开发，其有效带宽比OM3多一倍以上。 二、选型避坑指南 我们了解了不同多模光纤跳线的区别后，接下来易天光通信（ETU-LINK）给大家一些选用跳线的小指南。 1、选择正确的接头 光纤跳线的接头有LC / SC / ST / FC / MPO / MTP，如果设备两端接口相同，我们可以使用LC-LC/SC-SC/MPO-MPO,如果设备两端接口不同，我们可以采用LC-SC/LC-ST/LC-FC的连接方式。 2、选择单模还是多模 单模主要用于长距离的运输，多模主要用于短距离的运输，一般情况下，单模跳线的颜色为黄色，多模跳线为橙色、湖蓝色、紫色。 3、选择单纤还是双纤 单纤跳线只有一条线，用双向（BIDI）光模块连接，双纤是并排的两条跳线，用普通光模块连接。 4、选择跳线的长度 光纤跳线的长度一般为0.5m~50m，主要根据设备与设备间的距离长短而定。 总结 你在项目中遇到过哪些光纤跳线选型难题？欢迎留言讨论！

前言 在大数据、云计算、物联网、移动互联网的迅速发展的今天，银行、税务、医院、电商、等各行各业都依赖数据中心的支撑，数据中心的流量与日俱增，在未来数据中心必定是今后社会信息系统的数据仓库和心脏。为应对庞大的数据传输需求，越来越多的企业选择建设多个数据中心。下面易天光通信给大家介绍下目前用得比较火的光模块和多模光纤。 一、光模块发展趋势 光模块作为光纤通信的重要组件，用于实现光信号的发送和接收。易天光通信（ETU-LINK）通过市场探查发现目前最热门的是25G、40G和100G光模块，其主要应用在数据中心核心交换机，40G端口的交换机通过搭配QSFP+光模块，构成40G 以太网。从汇聚层交换机上的端口到核层心路由交换机现在采用100G端口，100GQSFP28光模块以功耗低、尺寸小、光纤使用量少，赢得市场的青睐，普遍应用于100G以太网交换机光模块的搭配方案中。 二、多模光纤发展趋势 数据中心网元设备间的互联较多采用多模光纤，虽然多模光纤比单模光纤昂贵，而且传输带宽也没有单模高，但由于多模光纤收发器价格低廉，使得室内多模光纤通信系统在综合成本上比单模光纤通信体统更低廉。多模光纤最先有OM1、OM2，后利用VCSEL激光器优化后出现OM3、OM4。由于中大型数据中心内设备间距离一般在500M之内，所以通常搭配多模OM3、OM4光纤。 直到近些年来，多模光纤升级到OM5，OM5具有4个通道，在横向上延展了OM3、OM4光纤所支持的波长范围，另外增加了953 nm波长上的带宽要求，使OM5传输能力提高了四倍。采用OM5光纤既能兼容原有的传统并行光模块，又能支持双工传输的光模块。因此，从数据中心总体投资成本、投资回报和风险控制的角度来看，OM5光纤将是今后新建数据中心光互联首选的传输介质。 总结 易天光通信（ETU-LINK）作为光模块、高速线缆，光纤收发器等通信设备生产商，多年来为运营商、集成商、设备商提供华为、思科、H3C等各品牌交换机的兼容光模块，为他们给出更具性价比的光模块解决方案。

光纤的基本结构 光纤裸纤一般分为三层：纤芯、包层和涂覆层。 光纤纤芯和包层是由不同折射率的玻璃组成，中心为高折射率玻璃纤芯(掺锗二氧化硅)，中间为低折射率硅玻璃包层(纯二氧化硅)。光以一特定的入射角度射入光纤，在光纤和包层间发生全发射（由于包层的折射率稍低于纤芯），从而可以在光纤中传播。 涂覆层的主要作用是保护光纤不受外界的损伤，同时又增加光纤的柔韧性。正如前面所述，纤芯和包层都是玻璃材质，不能弯曲易碎，涂覆层的使用则起到保护并延长光纤寿命的作用。 非裸纤的光纤外面还会加一层外护套，除了起到保护作用，不同颜色的外护套还可以用来区别各种光纤。 光纤按传输模式分为单模光纤（Single Mode Fiber）和多模光纤（Multi Mode Fiber）。光以一特定的入射角度射入光纤，在光纤和包层间发生全发射，当直径较小时，只允许一个方向的光通过，即为单模光纤；当光纤直径较大时，可以允许光以多个入射角射入并传播，此时就称为多模光纤。 光纤的传输特性 光纤有两个主要的传输特性：损耗和色散。 光纤的损耗是指光纤每单位长度上的衰减，单位为dB/km。光纤损耗的高低直接影响到光纤通信系统传输距离或中继站间隔距离的远近。 光纤色散是指由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，从而导致信号的畸变。 光纤色散分为材料色散，波导色散和模式色散。前两种色散由于信号不是单一频率所引起，后一种色散由于信号不是单一模式所引起。信号不是单一模式会引起模式色散。单模光纤只传单一基模，所以只有材料色散和波导色散，没有模式色散。而多模光纤则存在模间色散。光纤的色散不仅影响光纤的传输容量，也限制了光纤通信系统的中继距离。 单模光纤（SM Fiber） 单模光纤(Single Mode Fiber)，光以一特定的入射角度射入光纤，在光纤和包层间发生全发射，当直径较小时，只允许一个方向的光通过，即为单模光纤；单模光纤的中心玻璃芯很细，芯径一般为8.5或9.5μm，并在1310和1550nm的波长下工作。 多模光纤（MM Fiber） 多模光纤(Multi Mode Fiber)，就是允许有多个导模传输的光纤。多模光纤的纤芯直径一般为50μm/62.5μm，由于多模光纤的芯径较大，可容许不同模式的光于一根光纤上传输。多模的标准波长分别为850nm和1300nm。还有一种新的多模光纤标准，称为WBMMF(宽带多模光纤)，它使用的波长在850nm到953nm之间。 单模光纤和多模光纤，两者的包层直径都为125μm。 单模光纤还是多模光纤？ 传输距离 单模光纤的直径较小使反射更加紧密，仅允许一种模式的光传播，从而使光信号传播的更远。随着光穿过纤芯而产生的光反射数量减少，降低了衰减并产生了信号进一步传播。由于其没有模间色散或模间色散很小，单模光纤可以传输40公里甚至更远的距离而不影响信号，因此单模光纤一般用于长距离的数据传输，广泛应用于电信公司、有线电视提供商和高等院校等。 多模光纤具有较大的直径芯，可以传播多种模式的光。在多模传输下，由于纤芯尺寸较大，模间色散较大，即光信号“扩散”较快。长距离传输时信号的质量会降低，因此多模光纤通常用于短距离、音频/视频应用和局域网(LANs)，且OM3/OM4/OM5多模光纤可支持高速率数据传输。 带宽、容量 带宽被定义为承载信息的能力。影响光纤传输带宽度的主要因素是各种色散，而其中的模式色散最为重要，单模光纤的色散小，故能把光以很宽的频带传输很长距离。由于多模光纤会产生干扰、干涉等复杂问题，因此在带宽、容量上均不如单模光纤。最新一代的多模光纤带宽OM5设置为28000MHz/km，而单模光纤带宽则要大的多。 成本 如果单模光纤具有更高的带宽，并且传输距离更远，那为何还需要多模光纤？成本或许就是这个问题的关键。由于单模光纤芯径太小，较难控制光束传输，故需要激光作为光源体。由于光端机非常昂贵，故采用单模光纤的成本会比多模光纤光缆的成本高。这一事实促使大多数数据中心使用多模光纤来节省成本。 选择哪种模式的光纤，更多的取决于所需要的应用环境。亿源通可提供各种类型的光纤跳线。亿源通(HYC)是一家专注于光通信无源基础器件研发、制造、销售与服务于一体的国家级高新技术企业。公司主营产品为：光纤连接器（数据中心高密度光连接器），波分复用器，光分路器等三大核心光无源基础器件，广泛应用于光纤到户、4G/5G移动通信、互联网数据中心、国防通信等领域。

网络通信的高速发展，光纤的应用也是越来越广泛。光纤，这是一个大并且泛的概念。这其中还细分为单模光纤和多模光纤，这两者各自是什么意思？两者之间又有什么区别？下面易飞扬通信给大家做一个详细的介绍。 一：什么是单模光纤？ 单模光纤：中心玻璃芯很细 ( 芯径一般为 9 或 10 μ m) ，只能传一种模式的光纤。因此，其模间色散很小，适用于远程通讯。 多模光纤跳线采用的是多模光纤，两端都装有连接器，用来实现从设备到光纤布线链路的连接，有较厚的保护层，一般用在光端机和终端盒之间的连接。多模光纤容许不同模式的光于一根光纤上传输，由于多模光纤的芯径较大，故可使用较为廉价的耦合器及接线器，多模光纤的纤芯直径为 50 μ m 至 100 μ m 。 二：单模光纤和多模光纤之前的区别是什么？ 1 ：光源 单模光纤采用固体激光器做光源；多模光纤则采用发光二极管做光源； 2 ：宽带 单模光纤传输频带宽、传输距离长，但因其需要激光源，成本较高；多模光纤传输速度低、距离短，但其成本比较低； 3 ：直径 多模光纤通常是 50 或 62.5 µ m 的纤芯直径，而典型的单模光纤是 8 和 10 µ m 的纤芯直径，两者的包层直径都为 125 µ m 。 4 ：色散 单模光纤芯径和色散小，仅允许一种模式传输；多模光纤芯径和色散大，允许上百种模式传输。 三：单模 / 多模光纤和单模 / 多模光模块应用在哪里？ 单模光纤能够使光纤直接发射到中心，一般用于长距离的数据传输；多模光纤中光信号通过多个通路传播，因此多模光纤常用于短距离的数据传输中。 单模光模块常用于远距离和传输速率相对较高的城域网；多模光模块则用于短距离传输中。 四：单模 / 多模光纤可以和单模 / 多模光模块可以混用吗？ 单模 / 多模光纤可以和单模 / 多模光模块是不能混用的，必须要将光纤和光模块匹配好才可以正常使用。 五：单模光纤跳线和多模光纤跳线的报价是多少？ 单模光纤跳线的价格较高，多模光纤跳线的价格相对来说比较便宜，主要是因为它们所使用的光纤类型和传输距离不同才导致的价格差异。 更多单模、多模光纤资讯请访问易飞扬通信 ( gb.gigalight.com )
