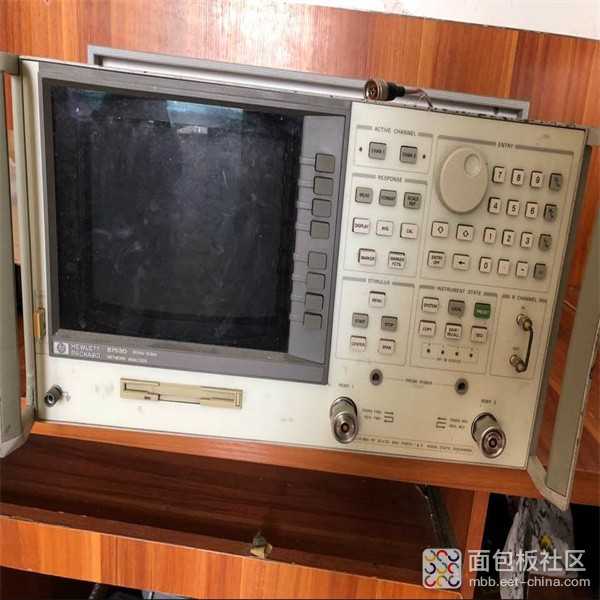

非线性器件的测试 为了表征非线性器件的特性，选件002增加了谐波测量功能。可以直接或以dBc 显示放大器的扫描、二次和三次谐波电平。按动一个按钮，即可测量达-40dBc的谐波。功率计校准向对输入或输出电平敏感的器件提供稳幅的功率。HP8753D自动对HP436A、437B或438A功率计进行控制，使在测试系统中任何处的功率都调到具有功率计的精度。分析仪还完成混频器统调和变频损耗测量。还能进行固定IF和扫描IF测量。 时域分析 利用选件010，能观察在时域中的响应。该分析仪对频域数据的快速傅氏逆变换(FFT)进行计算，以显示反射系数或传输系数随时间变化的关系。两种时域分析方式能观察器件的阶跃响应或冲击响应或除去一些不希望的响应，如利用选通来除去接头失配。 1 TRL*和LRM*是直通-反射-传输线和传输线-反射-匹配校准技术的三取样器执行方式。 技术指标摘要 测试装置 集成化S参数测试装置以50Ω(标准)或75Ω(选件075)提供完满的正向和反向测量。外部测试装置由选件011提供。 测试端口输出 频率特性 范围： 30kHz~3GHz(标准)；3 0kHz~6GHz（选件006） 分辨率：1Hz 精度：±10ppm(在25℃±5℃时) 输出特性 功率范围：-85~10dBm 分辨率：0.05dB 电平精度：±1.0dB(相对于0dBm输出电平) 电平线性：(-15~+5dBm)±0.2dBm(典型值)30kHz~300kHz； （+5 ~ +10dBm）±0.5dBm(典型值) 30kHz ~ 300kHz 阻抗：50Ω 二次谐波：在+10dBm处-25dBc(16MHz ~ 3GHz) 三次谐波：在+10dBm处-25dBc(16MHz ~ 2GHz) 非谐波寄生信号(典型值) 与混频器有关的非谐波寄生信号：在+10dBm处-30dBc 测试端口输入特性 频率范围： 30kHz~3GHz(标准)； 30kHz~6GHz(选件006) 平均噪声电平 3kHz BW: -82dBm(3GHz), -77dBm(3 ~ 6GHz) 10Hz BW: -102dBm(3GHz), -97dBm(3 ~ 6GHz) zui大输入电平：+10dBm 损坏电平：±26dBm或35Vdc 阻抗：50Ω(用选件075时为75Ω) 谐波：(选件002) 二次谐波：在+8dBm处为-15dBc 三次谐波：在+8dBm处为-30dBc 谐波测量精度(在25℃±5℃时)： 16MHz ~ 3GHz: ±1dB 3GHz ~ 6GHz: ±3dB(带选件006) 谐波测量动态范围： -40dBc(输出=-10dBm，输入-15dBm) 群延迟特性 范围：1/(2×zui小孔径) 孔径(可以选择的) zui大：频率间隔的20% zui小：(频率间隔)/(点数-1) 群延迟精度(单位为秒)：±(相位精度)(单位为度)/(360×孔径(Hz)) 结构特性 尺寸：425mm(宽)×222mm(高)×508mm(长) 重量：净重34公斤
