使用MFRC522 RFID阅读器和Arduino进行安全访问

这篇文章详细说明了有关如何使用MFRC522 RFID阅读器的简单示例。我将对规格进行快速概述，并使用Arduino演示项目示例。

描述

RFID表示射频识别。RFID使用电磁场在短距离内传输数据。RFID可用于识别人员，物品进行交易等。

您可以使用RFID系统打开一扇门。例如，仅允许其卡上具有正确信息的人进入。

RFID系统使用：

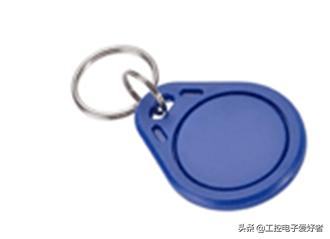

• 标签附加到要识别的对象上，在此示例中，我们具有钥匙串和电磁卡。每个标签都有自己的标识（UID）。

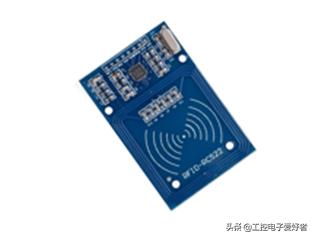

• 双向无线电收发器，即读取器，它将信号发送到标签并读取其响应。

技术指标

资料下载

这是此项目所需的库：

1. 下载RFID库

2. 解压缩RFID库

3. 在您的Arduino IDE中安装RFID库

4. 重新启动您的Arduino IDE

引脚接线

引脚 接线到Arduino Uno

SDA 数字10

SCK 数字13

MOSI 数字11

MISO 数字12

IRQ 未连接

地线 地线

RST 数字9

3.3伏 3.3伏

注意：您必须将此设备供电至3.3V！

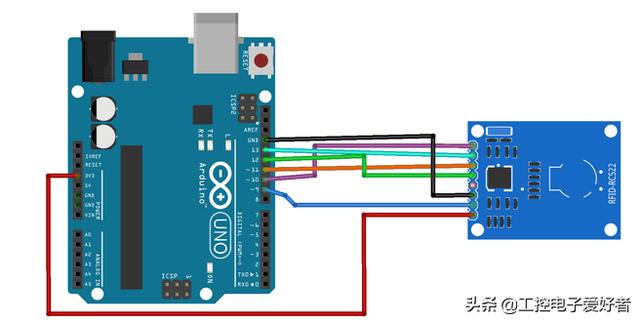

电路图

从RFID标签读取数据

准备好电路后，转到文件>示例> MFRC522> DumpInfo并上传代码。该代码将在您的Arduino IDE中可用（安装RFID库之后）。

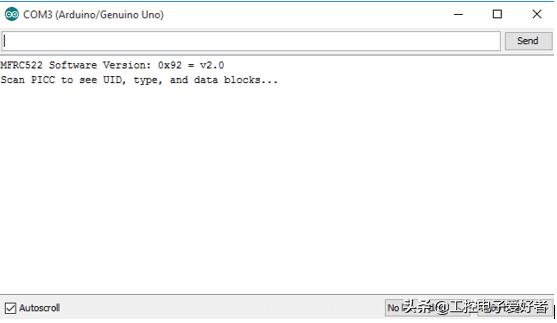

然后，打开串行监视器。您应该看到类似下图的内容：

将RFID卡或钥匙串近似到阅读器。让阅读器和标签靠近，直到显示所有信息。

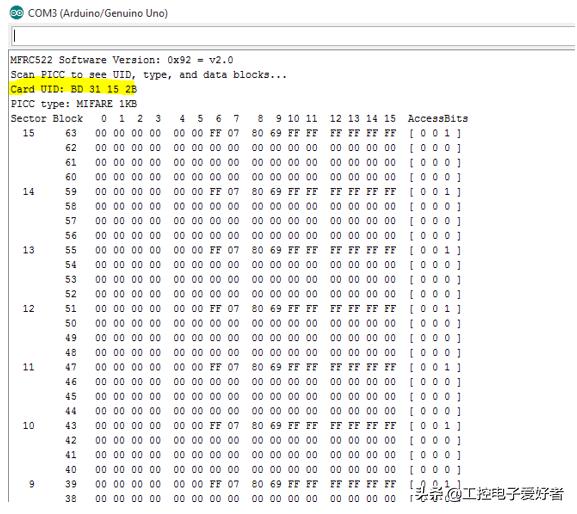

这是您可以从卡中读取的信息，包括以黄色突出显示的卡UID。如上图所示，该信息存储在内存中，该内存分为段和块。

您有1024个字节的数据存储空间，分为16个扇区，每个扇区由两个不同的键A和B保护。

记下您的UID 卡，因为以后需要它。

上载以下代码。

#include <SPI.h>

#include <MFRC522.h>

#define SS_PIN 10

#define RST_PIN 9

MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup()

{

Serial.begin(9600);

SPI.begin();

mfrc522.PCD_Init();

Serial.println("Approximate your card to the reader...");

Serial.println();

}

void loop()

{

if ( ! mfrc522.PICC_IsNewCardPresent())

{

return;

}

if ( ! mfrc522.PICC_ReadCardSerial())

{

return;

}

Serial.print("UID tag :");

String content= "";

byte letter;

for (byte i = 0; i < mfrc522.uid.size; i++)

{

Serial.print(mfrc522.uid.uidByte < 0x10 ? " 0" : " ");

Serial.print(mfrc522.uid.uidByte, HEX);

content.concat(String(mfrc522.uid.uidByte < 0x10 ? " 0" : " "));

content.concat(String(mfrc522.uid.uidByte, HEX));

}

Serial.println();

Serial.print("Message : ");

content.toUpperCase();

if (content.substring(1) == "BD 31 15 2B") //change here the UID of the card/cards that you want to give access

{

Serial.println("Authorized access");

Serial.println();

delay(3000);

}

else {

Serial.println(" Access denied");

delay(3000);

}

}

在上面的代码中，您需要更改if（content.substring（1）=="用您的UID替换"）并键入您之前编写的UID卡。

示范

现在，将代码上传到Arduino，然后打开串行监视器。

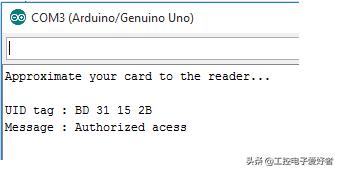

如果选择了您要授予访问权限的卡，您会看到：

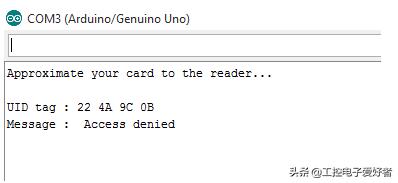

如果您用另一个UID近似另一个标签，则会显示拒绝消息：

希望本教程对您有所帮助。
