常见电脑主板电源应急代换改造特殊电源

2020-8-4 14:35 2706 53

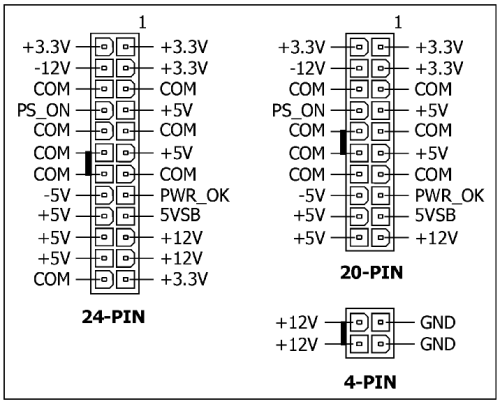

现在很多电脑主板采用10针、8针、12针接口供电,常见主板电源是供电接口是24针,见下图24针电脑电源供电示意图(各,脚针供电电压及功能)

应急代换改造特殊电脑电源

今天接手的是一台清华同方电脑主机,故障不通电,电源开启脚位PS_ON(绿线)对地(黑线)短接后电源不工作,确定是电源故障。客户要急用,手头上又无备到这种电源,没办法只能实施外科手续式“爆改”了。

应急代换改造特殊电脑电源

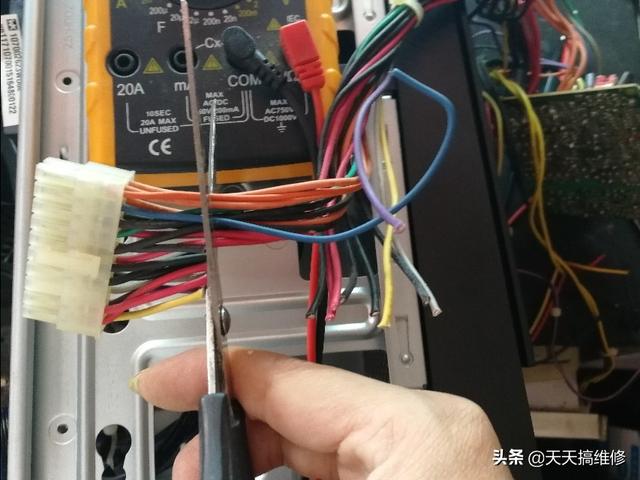

找了个20针的废电源把插头给剪下来。

应急代换改造特殊电脑电源

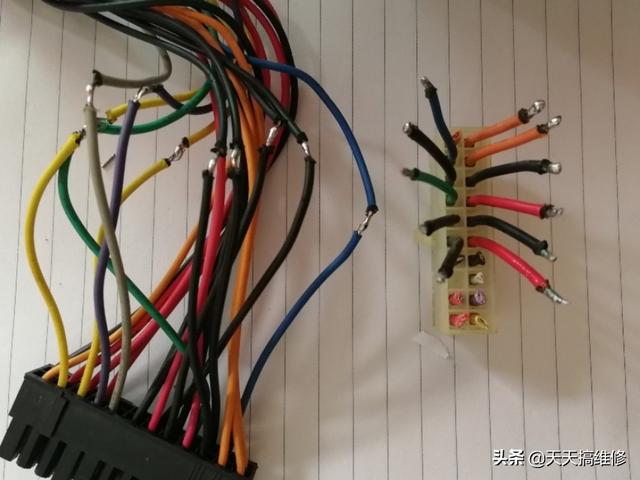

把多余的供电脚位线剪掉,开始上锡。

应急代换改造特殊电脑电源

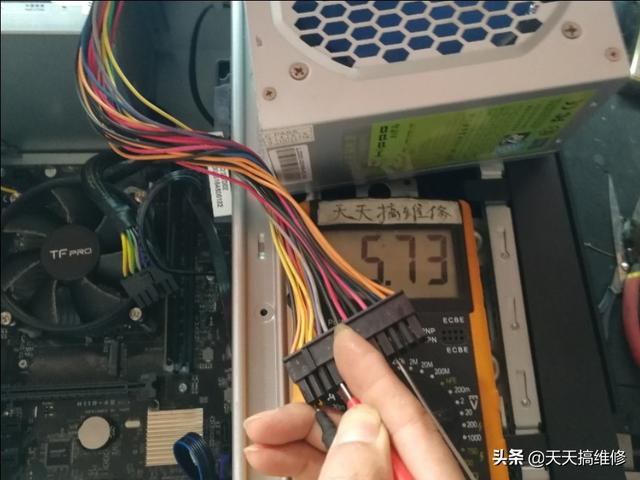

找了个好的24针电源,测试下各组电压。

应急代换改造特殊电脑电源

把要用12针找出来,剥开后上锡。

应急代换改造特殊电脑电源

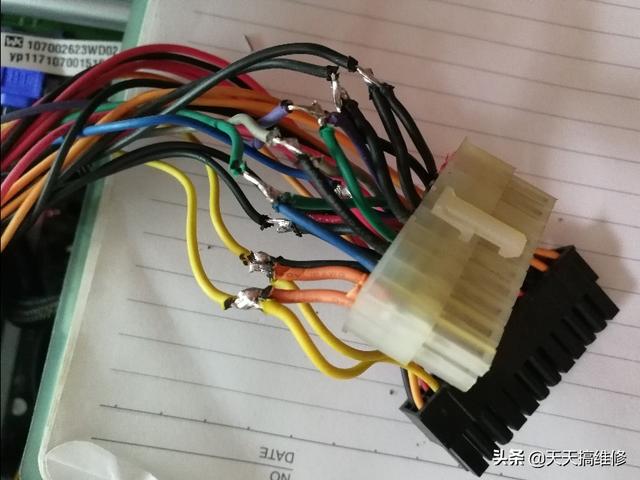

把对应12针接口拼上焊接,再绝缘处理好。

应急代换改造特殊电脑电源

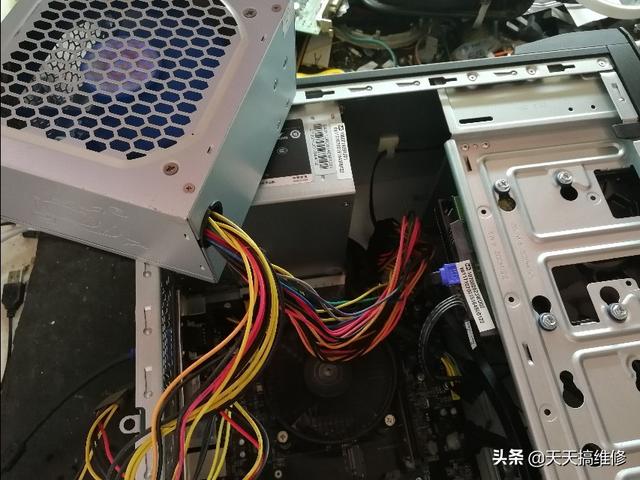

试机,滴……正常启动开机。

应急代换改造特殊电脑电源

再来看下这个原机电源的输出参数:+12V、-12V、+5VSB、PS-ON、PG,每个参数还注明了接口位线的颜色,参照常用24电源接口的参数后,发现其颜色接口位线的参数是一样的,改动时直接对应颜色线和插头孔位就可以。
