挂式空调室内机的内部组成及拆卸方法图解

2020-10-21 16:55 163 4

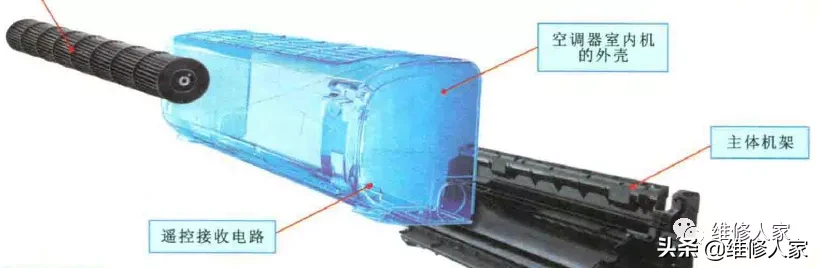

目前,市场上主流的空调器都是分体式空调器,简单地说,就是由室内机和室外机两部分组成的。安装在室内的就是室内机,安装在室外的就是室外机。下面首先来了解一下挂式空调器室内机的构造。

一、室内的构造组成

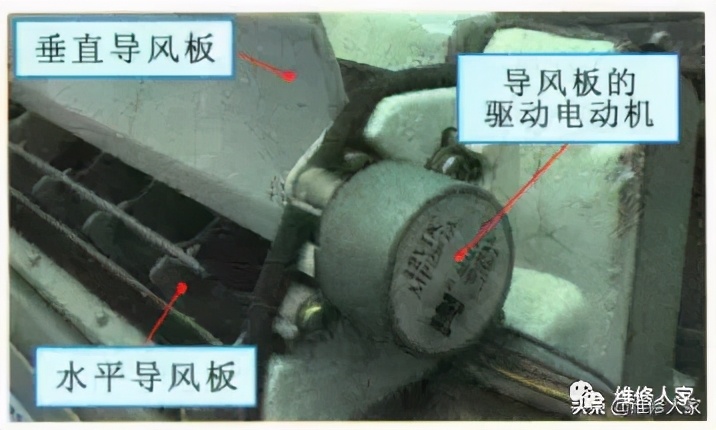

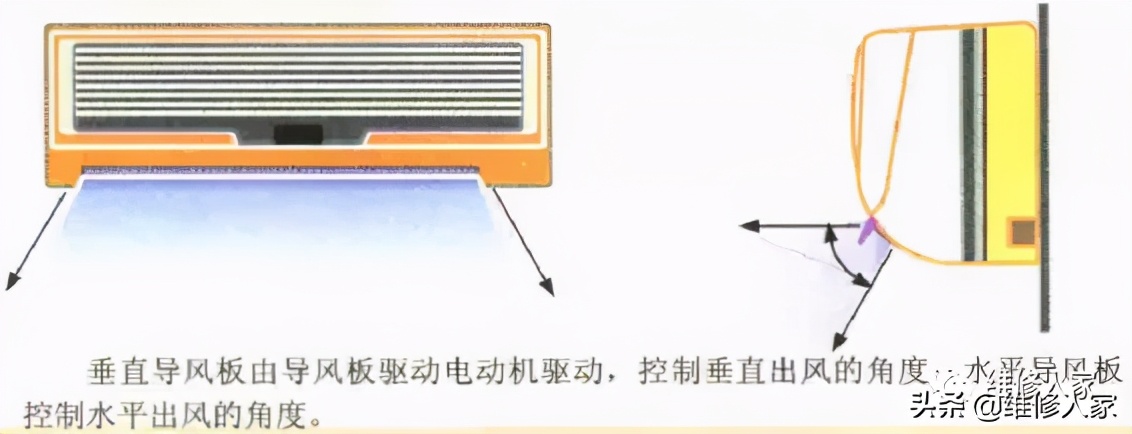

1、导风板组件

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

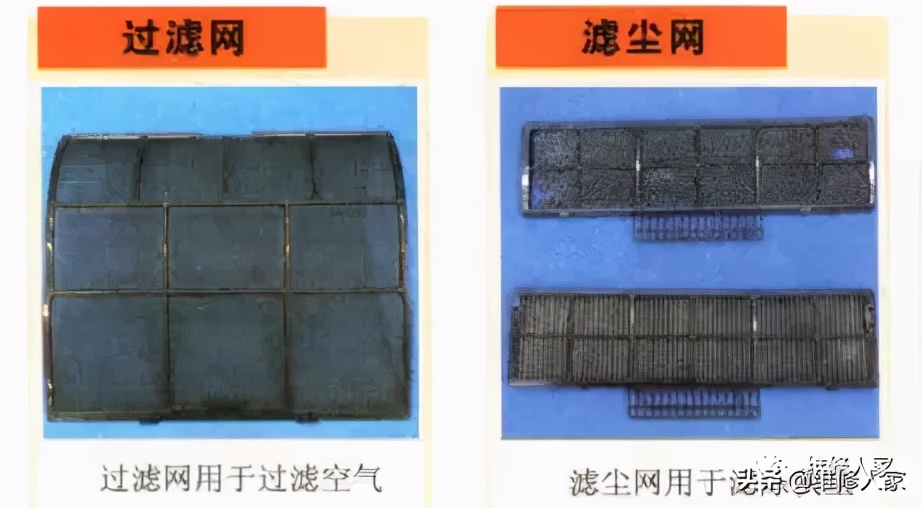

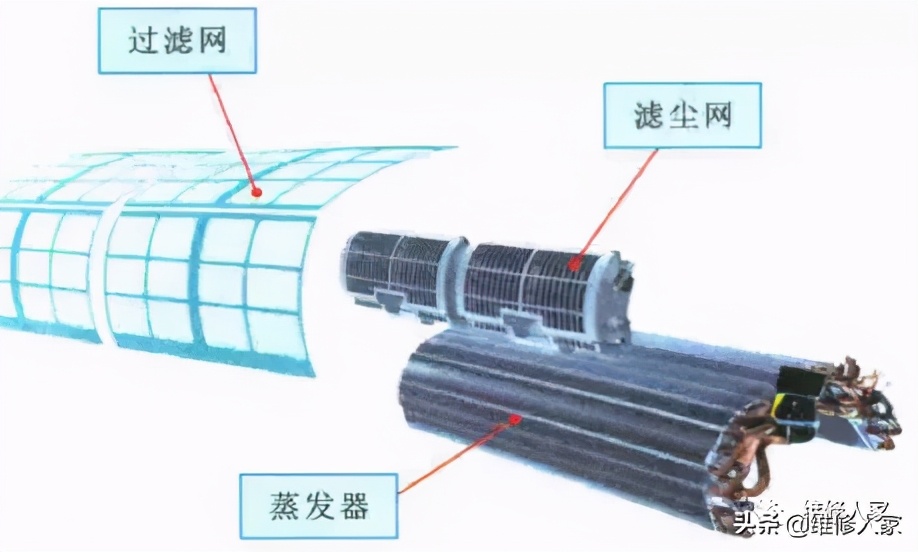

2、过滤网、滤尘网

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

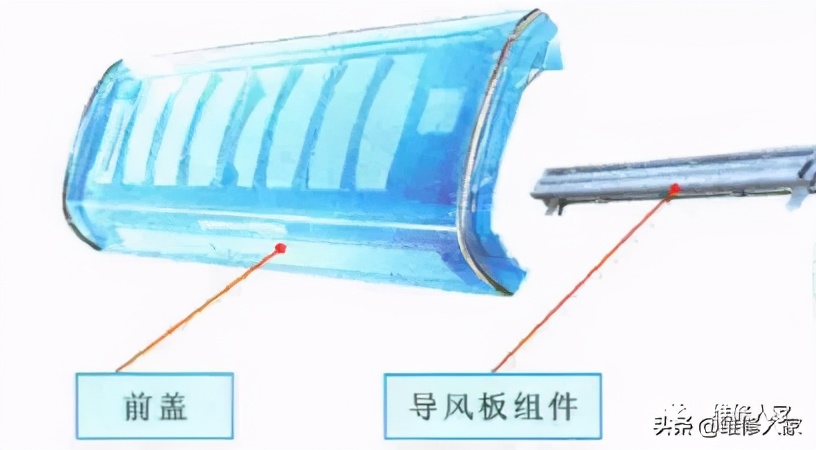

3、前盖

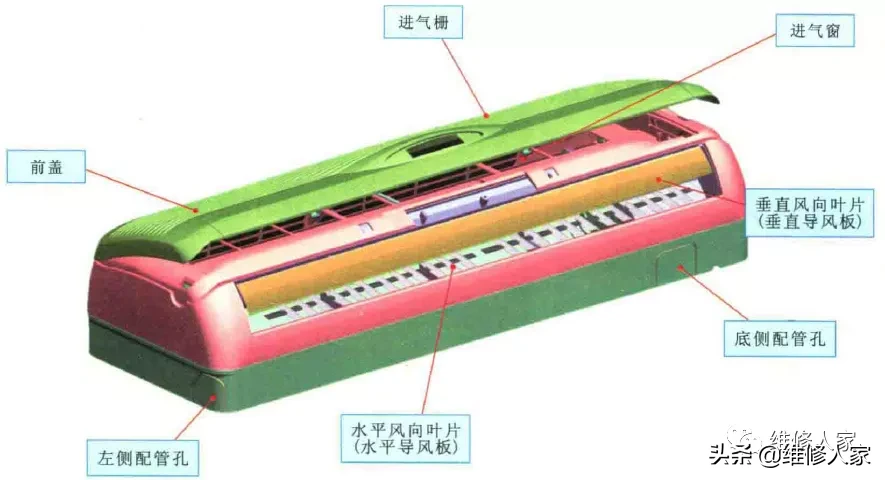

空调器室内机的前盖不仅在外形设计上需要考虑美 观,最主要的功能是方便空气与室内机中的蒸发器实现热 交换。因此,室内机的前盖设计有进气栅和进气窗。

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

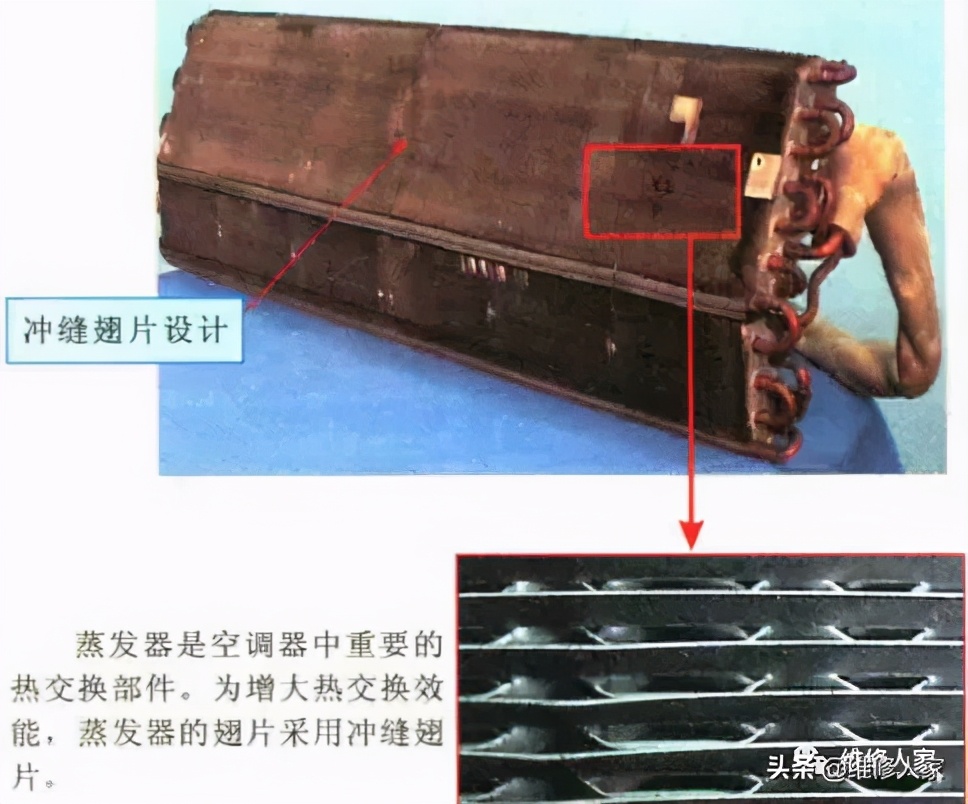

4、蒸发器

挂式空调室内机的内部组成及拆卸方法图解

5、显示及遥控接收电路

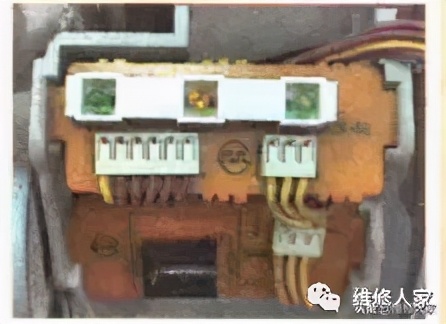

遥控接收电路用来接收遥 控器发来的信号。

挂式空调室内机的内部组成及拆卸方法图解

6、贯流式风扇组件

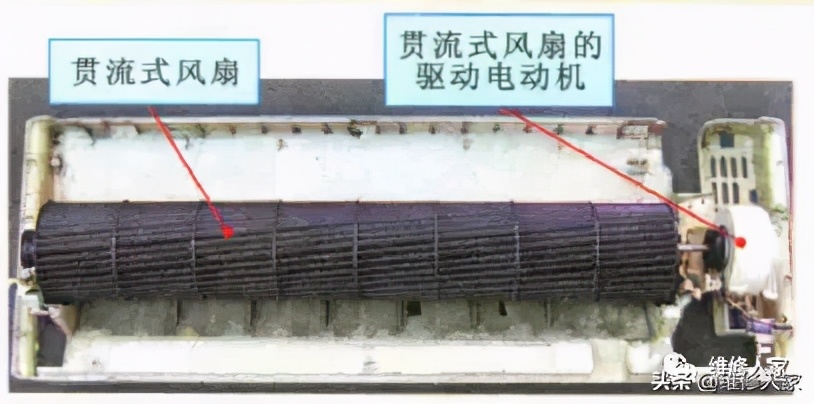

贯流式风扇组件由贯流式风扇和驱动电动机组成。

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

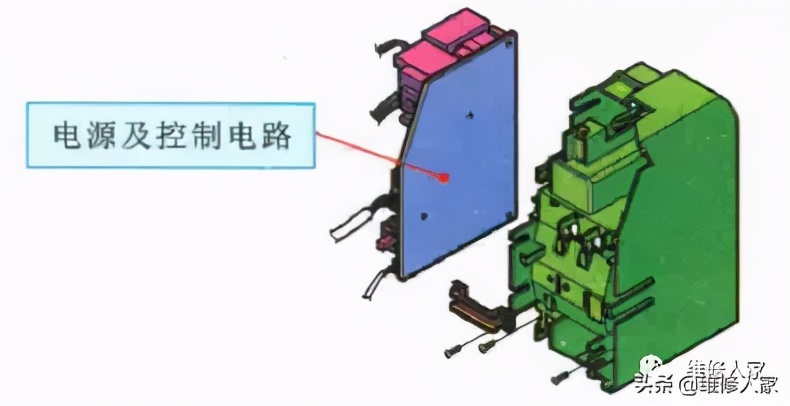

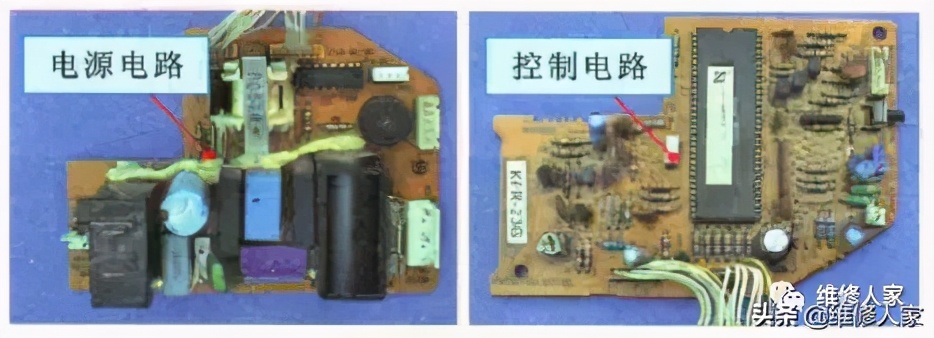

7、电源及控制电路

电源电路为空调器提供工作电压,确保空调器的工作条件。控制电路是整个空调器电路的控制核心,完成各电路和部件的协调工作。

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

二、空调室内机拆卸方法

1、拆卸室内机外売

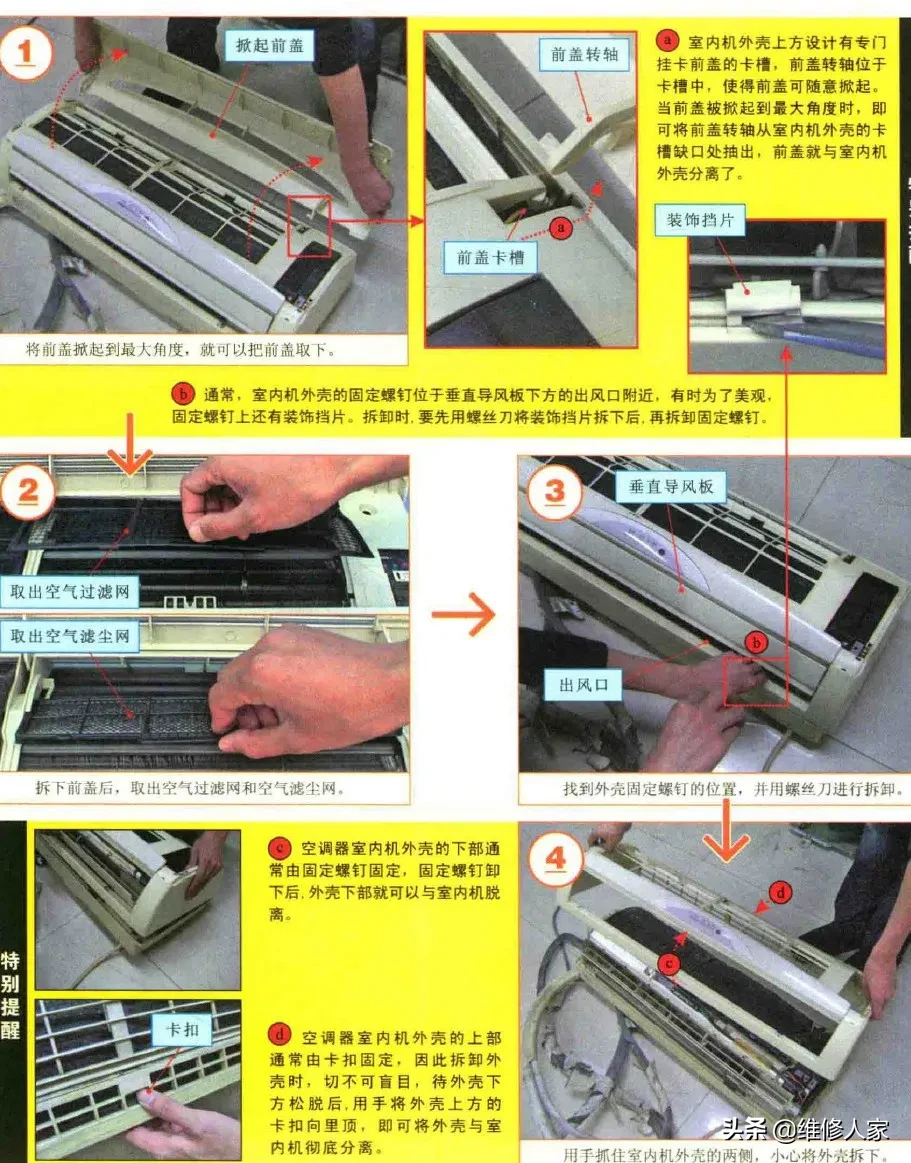

检查和维修空调器故障时,需要对空调器进行拆卸,以便找到需要维修的部位。下面以典型分体挂式空调器为例,演示一下室内机外壳的拆卸过程。

挂式空调室内机的内部组成及拆卸方法图解

通常,室内机外壳的固定螺钉位于垂直导风板下方的出风口附近,有时为了美观, 固定螺钉上还有装饰挡片。拆卸时,要先用螺丝刀将装饰挡片拆下后再拆卸固定螺钉。空调器室内机外壳的下部通常由固定螺钉固定,固定螺钉卸下后外壳下部就可以与室内机脱离。

空调器室内机外壳的上部通常由卡扣固定,因此拆卸外壳时,切不可盲目,待外壳下方松脱后,用手将外壳上方的卡扣向里顶,即可将外壳与室内机彻底分离。

2、拆卸室内机电路板

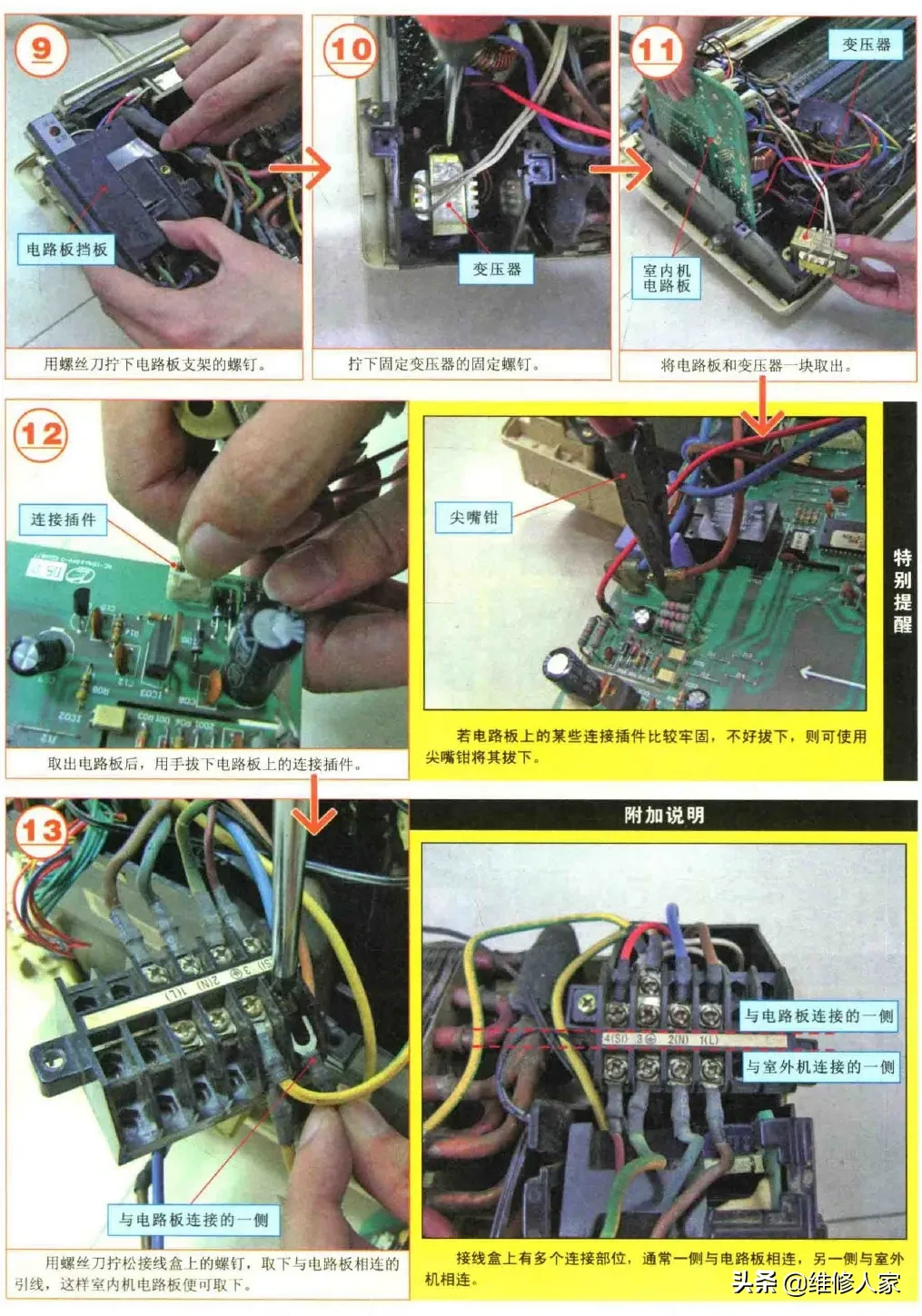

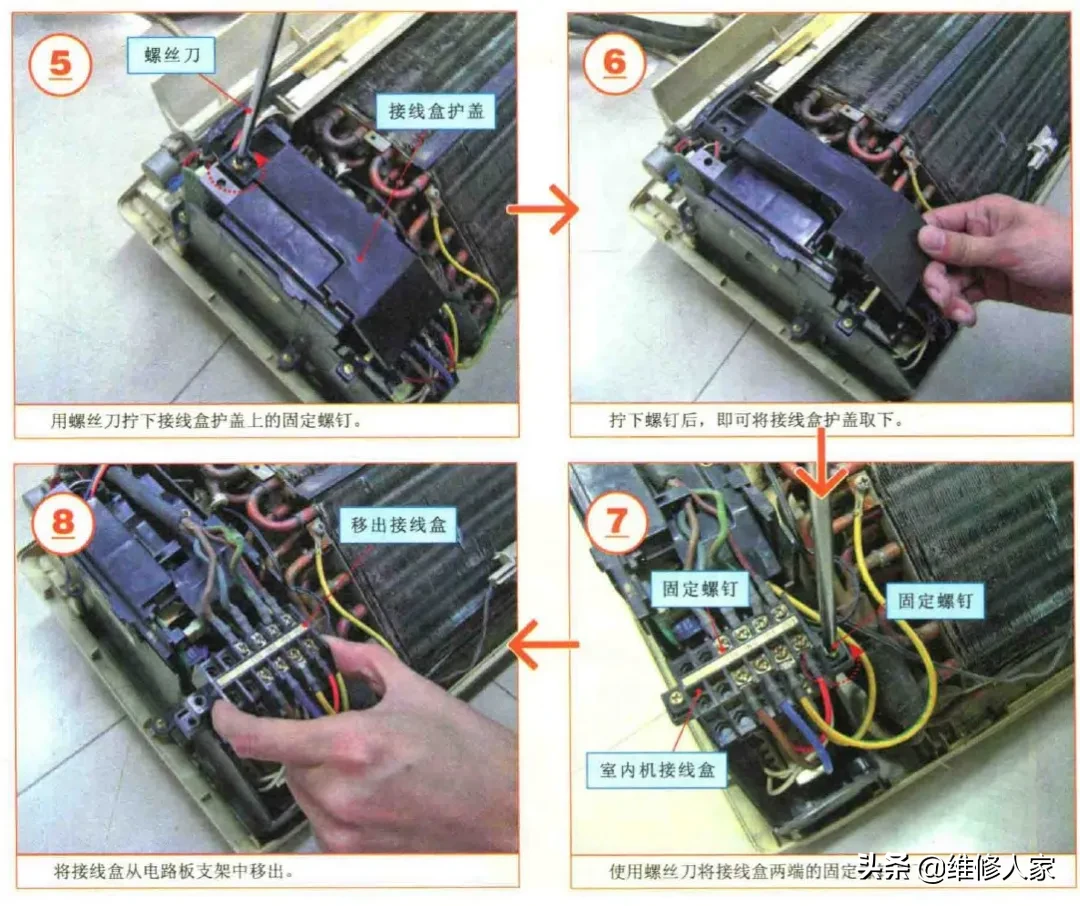

室内机外壳拆下后,就可以看到室内机的各个主要部件了。其中,空调器工作的核心控制部件一般集中安装在室内机的一侧,此处涉及的零部件较多,拆卸时需要讲究顺序和技巧,具体拆卸过程如下图所示。

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

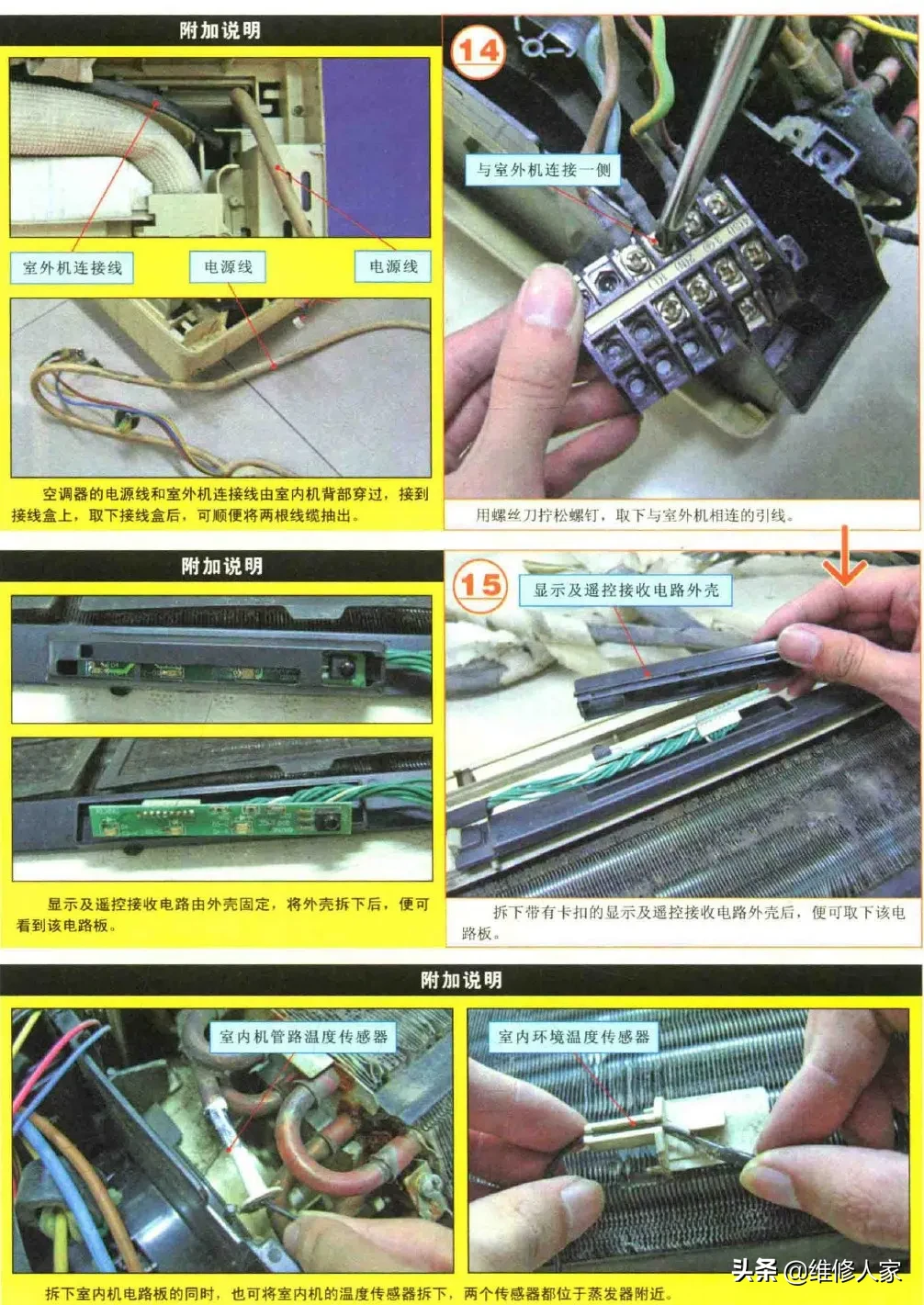

空调器的电源线和室外机连接线由室内机背部穿过,接到接线盒上,取下接线盒后,可顺便将两根线缆抽出。显示及遥控接收电路由外壳固定,将外壳拆下后,便可看到该电路板。拆下带有卡扣的显示及遥控接收电路外壳后,便可取下该电路板。拆下室内机电路板的同时,也可将室内机的温度传感器拆下,两个传感器都位于蒸发器附近。

3、拆卸室内机风扇组件和蒸发器

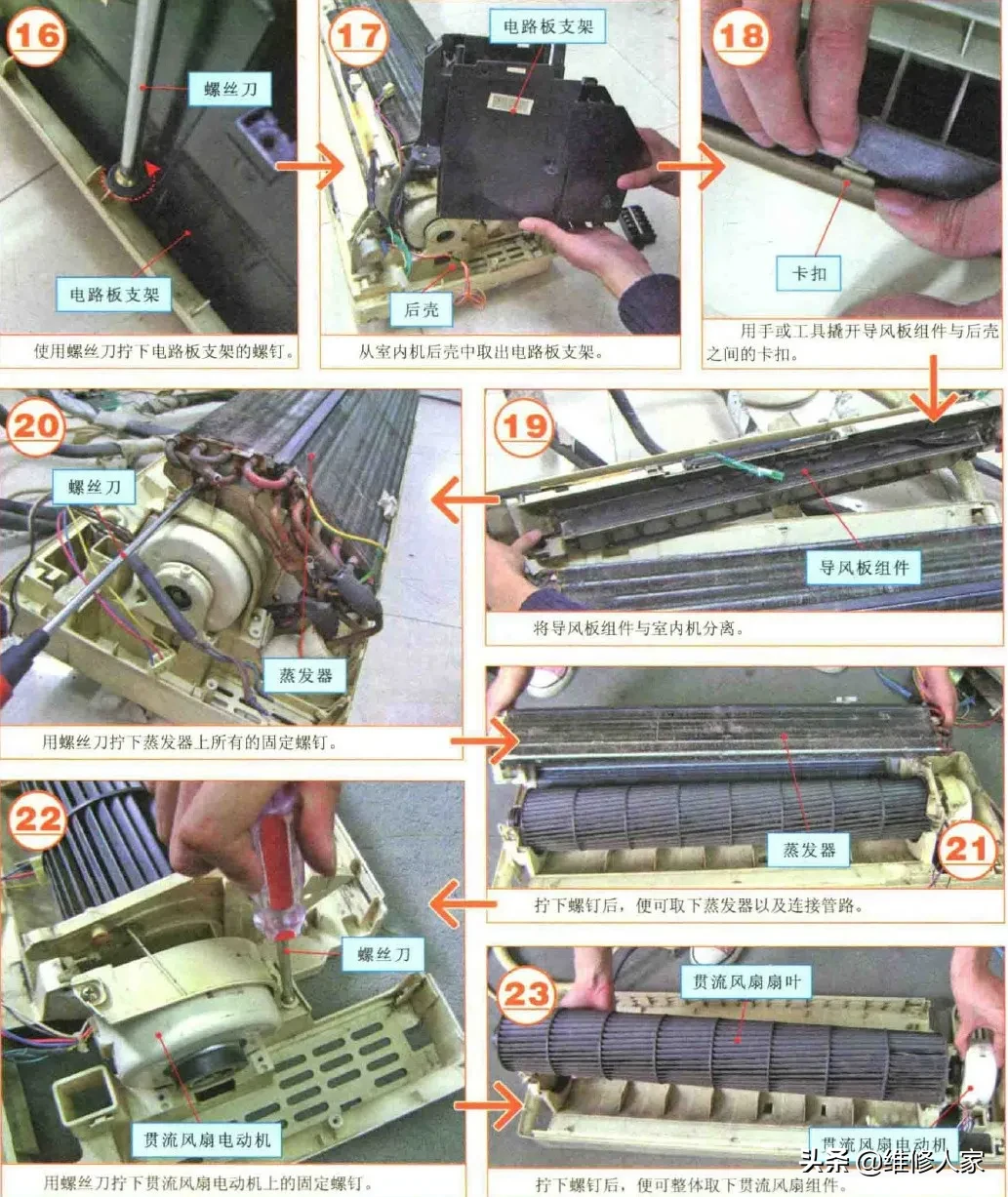

接下来将拆卸室内机风扇组件和蒸发器等组成部件。空调器中的导风板组件、贯流风扇组件都是由多个部件安装连接而成的,在实际检修时,首先要将这些组件分离,再分别进行细致拆卸。下图为室内机风扇组件和蒸发器的分离拆卸步骤。

挂式空调室内机的内部组成及拆卸方法图解

先用螺丝刀拧下电路板支架的螺钉,从室内机后壳中取出电路板支架。用手或工具撬开导风板组件与后壳之间的卡扣。将导风板组件与室内机分离。

再用螺丝刀拧开蒸发器上所有的固定螺钉,拧下螺钉后,便可取下蒸发器以及连接管路,用螺丝刀拧下贯流风扇电动机上的固定螺钉。拧下螺钉后便可整体取下贯流风扇组件。

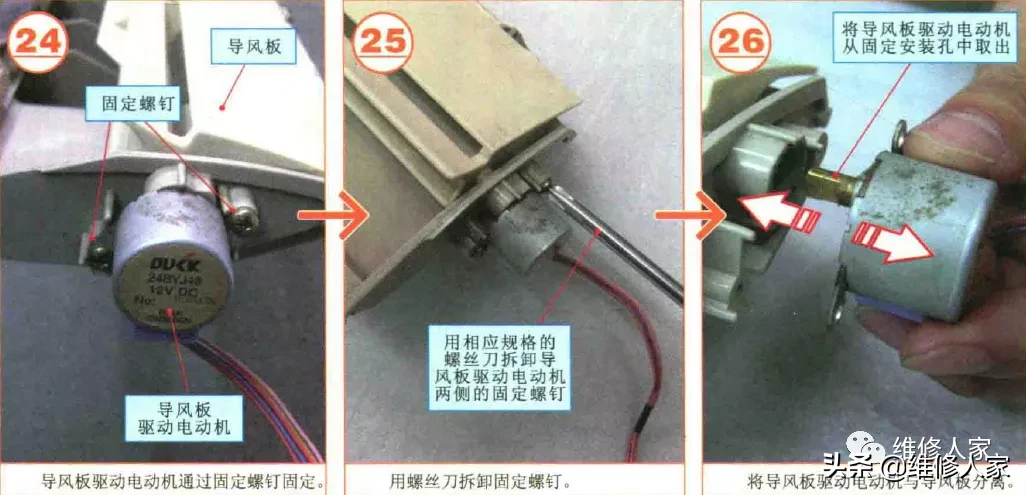

空调器室内机的导风板组件、贯流风扇组件及蒸发器分离拆卸完毕后,就可以分别对导风板组件和贯流风扇组件进行细致拆卸。下图为空调器室内机导风板组件及贯流风扇组件的拆卸操作。

挂式空调室内机的内部组成及拆卸方法图解

挂式空调室内机的内部组成及拆卸方法图解

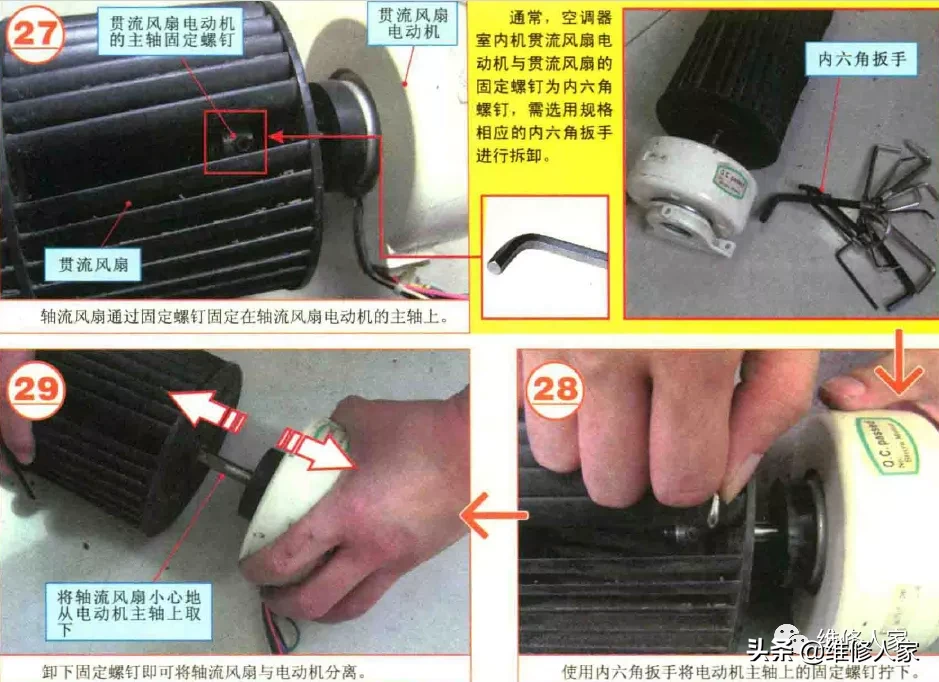

通常,空调器室内机贯流风扇电动机与贯流风扇的固定螺钉为内六角螺钉,需选用规格相应的内六角扳手进行拆卸。
