联想超薄笔记本小新Air12故障:源按开机键无反应

2020-12-3 17:17 3240 50

联想超薄小新Air笔记本,金色外观看起来非常捧,客户描述的故障是开了机;接上外置电源按开机键无反应,电源指示灯、充电指示灯均不亮。

联想超薄笔记本小新Air12故障

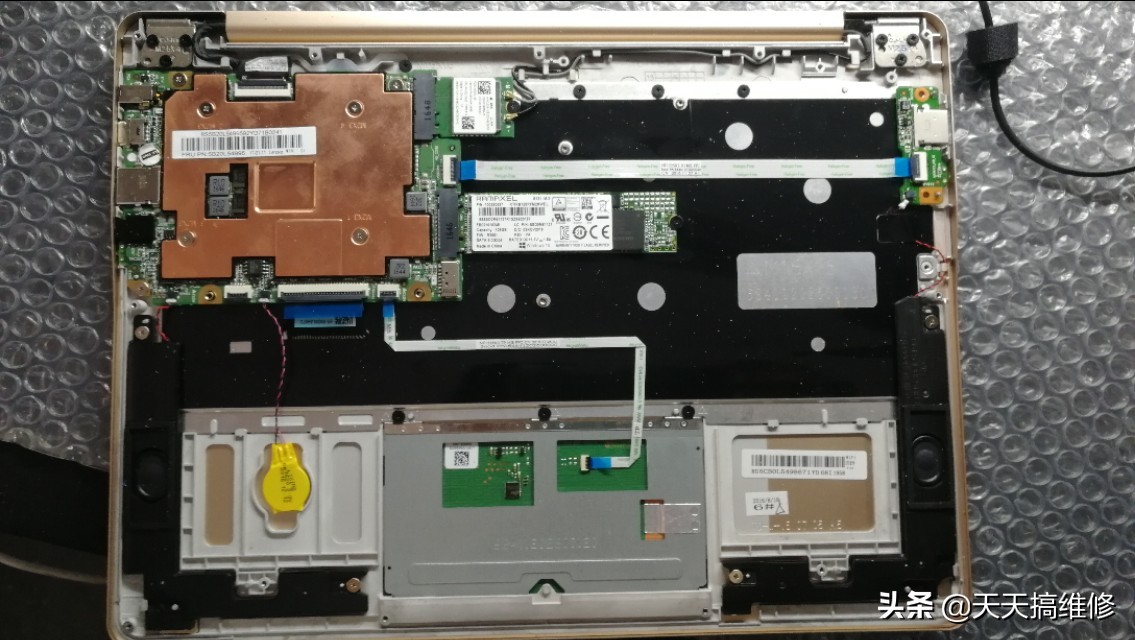

拆开笔记本后盖11颗螺丝,取出后盖就可以看到全部配件了,先来看看这机子的用料。

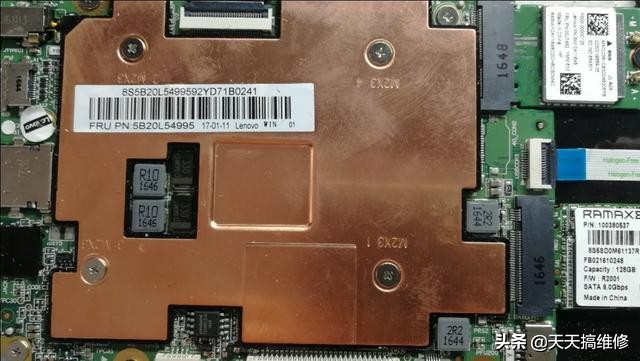

主板做得非常精密,比巴掌还小,连CPU一起集成了,拆掉散热片的4颗螺丝,取掉散热片就可以看到CPU。

联想超薄笔记本小新Air12故障

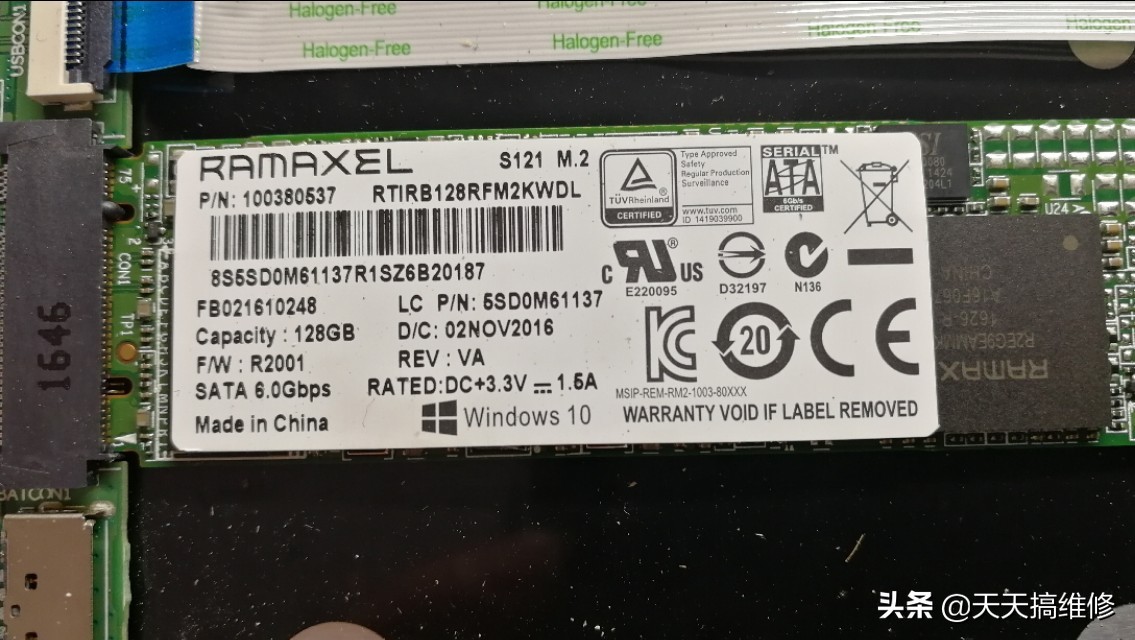

内存用的是Ramaxel旗下品牌,中文名叫记忆科技,接口是M.2,供电是DC3.3V,跑的是SATA总线数据,容量128G。

联想超薄笔记本小新Air12故障

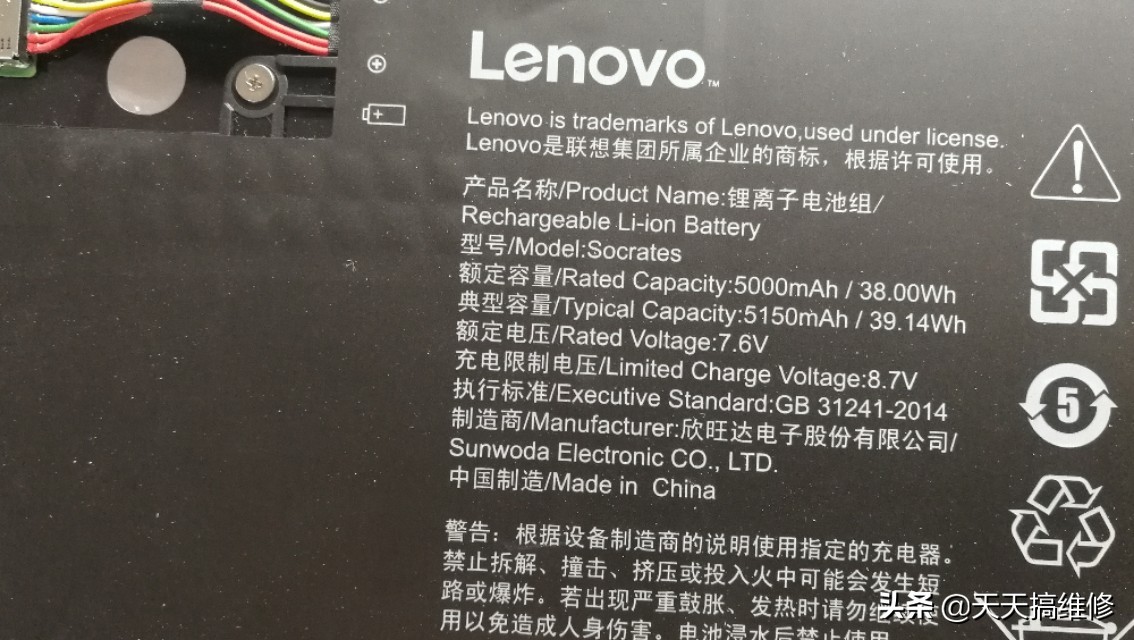

用了一块由欣旺达电子制造的,面积超大的电池,基乎占了整个配件布局的一半,额定容量5000mAh。

联想超薄笔记本小新Air12故障

这是小新本本的扩展USB口,加上主板上自带的,一共两个USB接口,说到这个扩展USB,文章开头说的不开机故障就是这个USB小板板导致的。

检测时单独取出主板,结果可以正常开启,当把内存、无线网卡、电池、和相关排线全部接上后,又是开不了机;最后用排除法排除到这个USB扩展口的小板上时,发现只要接上这个排线连接就开启不了。

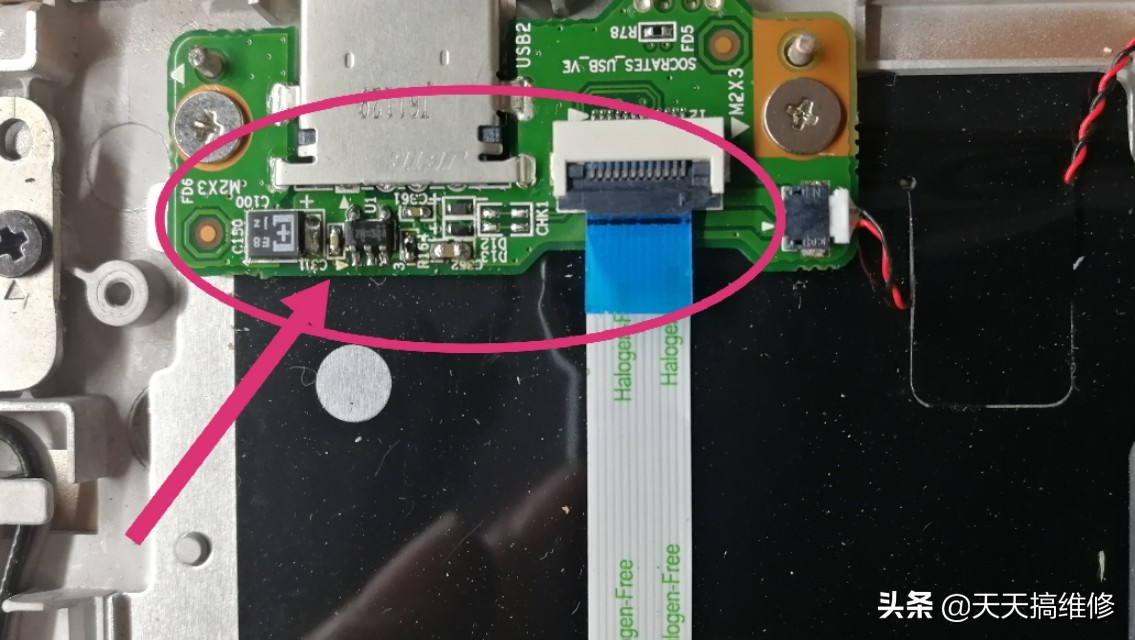

确定故障后看了下这块小板,没几零件,几个贴片电容电阻,故障应该是出在板上标有U1的(如上图箭头所示)5只脚位的IC,看不清型号,应该是用于稳压功能。

联想超薄笔记本小新Air12故障
