因为需要:

2015年春节回老家和爹妈全家团圆过年。

老人家的更换了一个新的小套间居室。去厨房要通过小阳台,然后登上阳台和厨房衔接的一个门台阶,约有一尺高。八旬老两口进出都不顺脚,自己无力解决了。一来善于DIY的老父亲做不动了,二来社区周边装修的商家没人愿意接手这不赚大钱的小生意。

我看到了,能做。但找不到材料、工具。

节后回到千里之外自己的小家里,工具齐备,但还是没有材料。就搁置了下来。时间长了,几乎忘了。但是心中有爹娘,总也不会忘。

2015年8月12日星期三,家人一起晚饭后在阳台上纳凉,说话间,谈到老爹老娘,话题自然说到春节留在心中的那点事儿。突然,脑海里灵感来了,呵呵,所谓灵机一动计上心来。有啦!几个月前收到一较大的木板条包装的物品,包装木板条都拆解保存在那儿,根据适用性需求之现场条件和木板条规格及材质,脑海中一思量,可行!

我对家人说:好!可以做到了!

所以制造:

通过这次行动再次体验了企业管理的一句话:质量是制造出来的,不是检查出来的。

看看这是一次加工合格的精确直角木框。呵呵~有道是这么普通的一个梯子产品要那么精确,何必哪?是啊,心态、意识、行为、后果......这话题展开可就没完没了。打住!

2015082461389861.jpg   2015082461401377.jpg

回归正传。可见产品质量保证基本要素是:材料合格、工艺合格。成品自然合格。

设计:

这个所谓一步阶梯就是一个木盒子倒扣在地上就是了。

质量要求结构结实、着地平稳、宽窄适宜、耐用。

根据门框的宽度确定了阶梯的尺寸为:L600mm X W300mm X H120mm

成品制图:




工艺设计:木板条四围成木框,木板条拼接成扳覆盖在木框一侧,框内一条加强筋板支撑盖板承受脚踏受力。

备料:

找出来当初保留的包装用木条板一推。


找出来收留的使用过的木螺丝钉、木销钉。

UHU万能胶水。

加工:

2015082461961189.jpg   2015082461973861.jpg

划线                                    切锯

2015082461983297.jpg   2015082461991641.jpg

摆放,核对                              现场设计面板,宽了,需要切割

2015082462004205.jpg   2015082462014909.jpg

反过来,看看切割那一条                  找到一条最不规整的板条,用木工锯切割

组装:

2015082462026581.jpg   2015082462038173.jpg

给板条钻通孔                            螺丝较粗,事先钻孔

2015082462048753.jpg   2015082462057721.jpg

选择的螺丝钉                            拧入螺丝钉,核对检查结合部质量

2015082462069189.jpg   2015082462097361.jpg

拧入所有8颗螺丝钉,确认后,收紧        找出来的木销钉

2015082462108765.jpg   2015082462119753.jpg

现场设计确定圆销钉的位置                钻孔后,加胶水固定拼接

2015082462130437.jpg   2015082462147549.jpg

梯面板四周用木螺丝钉紧固                内里加强筋板两端用四颗木螺丝钉紧固

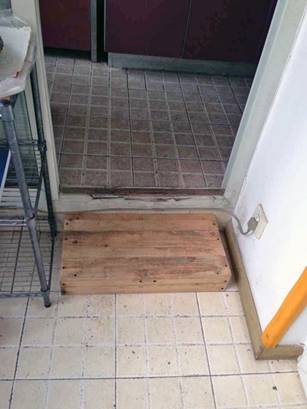

 成品:如下面图示。

2015082462162657.jpg   2015082462173173.jpg

正视图                                  左视图(成品高度为11厘米)

2015082462130437.jpg   2015082462197001.jpg

俯视图                                  仰视图

使用:

邮寄到上千公里外的老家,放在现场,合格!父母很满意!
