原创 如何用1.5V电池获得9~15V的直流电源

2008-7-8 06:41 2718 4 6 分类: 电源/新能源

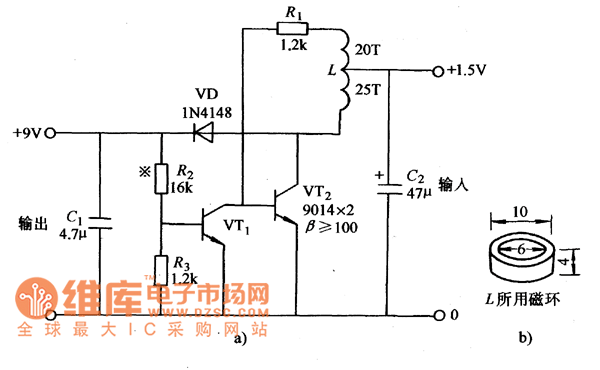

　　现在数字万用表和指针式万用表的高阻档都要使用9~15V的积层电池。积层电池虽然体积小，但是容量小(使得时间短)而且价钱也较贵。如果能用一节1.5V电池获得9~15V的积层电池将是一个方便又省钱的办法。只要按照图a在一映像积层电池一样大小的印制电路板搭好电路这个问题就解决了。



点击看大图


　　图中，VT。、VT2用9014或类似的NPN型晶体管，β≥100即可。线圈L需自制:用百径10mm的高频磁环(见图b作磁心，用φO.21mm高强度漆包线在磁环上绕45圈，在第20圈处抽头(具体绕法可参考70问)。

　　电路焊好后用万用表测试C14.7μF两端电压，调整R2电阻使万用表的指示值为自己需要的9~15V电源的数值。经实际制作当R2为16kΩ时输出为9V，当R2为25kΩ时输出为15V(因所用元器件有差别此数值仅供参考)。
