超光谱成像仪的结构组成

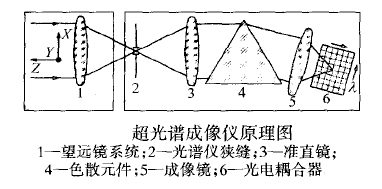

如图所示,超光谱成像仪由1望远镜系统和光谱仪系统(包括光谱仪狭缝,准直镜,色散元件,成像镜,光电耦合器件)组成。图中的坐标X是飞行前进方向,坐标Y是垂直飞行方向,坐标Z是对地观测方向。望远镜系统将垂直飞行方向(Y向)的狭长形地物成像在光谱仪系统的狭缝上(狭缝宽度方向是X向,狭缝高度方向是Y向);通过狭缝的光线经准直镜准直,裂缝观测仪| 桥梁挠度检测仪| 粗糙度仪| 金属探测器| 缆线故障定位仪| 超声波探伤仪| 色散元件(如光栅、棱镜等)分光,最后经过成像镜汇聚,成像在焦平面(光电耦合器件)上。焦平面上平行狭缝的一行像元对应地面Y方向上狭长形地物;垂直狭缝方向上得到该狭长形地物的光谱分布。通过超光谱成像仪搭载的平台(如卫星、飞船等)飞行推扫得到下一个狭长形地物的光谱像。最终形成两维空间的像和一维光谱的像,也就是我们常称的图像立方(image cube)。
