原创 学习场效应管的请留步

1、概念<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

       场效应晶体管(Field Effect Transistor，缩写为FET)简称场效应管，也称为单极型晶体管，由多数载流子参与导电，属于电压控制型半导体器件，它有3个极性，栅极，漏极，源极。

       2、特点

       具有输入电阻高(几兆欧)、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽、热稳定性好等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

       3、分类

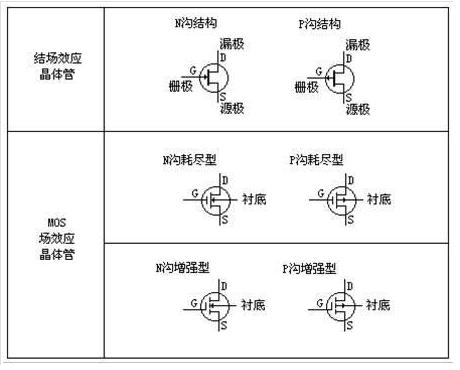

场效应管分结型场效应管、绝缘栅型(MOS)场效应管两大类。按沟道材料结型和绝缘栅型各分N沟道和P沟道两种。按导电方式可以分为耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。其常用电路符号如下图所示：

4、型场效应管的管脚识别

(1) 结型场效应管的管脚识别

判定栅极G：将万用表拨至R×1k档，用万用表的负极任意接一电极，另一只表笔依次去接触其余的两个极，测其电阻。若两次测得的电阻值近似相等，则负表笔所接触的为栅极，另外两电极为漏极和源极。漏极和源极互换，若两次测出的电阻都很大，则为N沟道；若两次测得的阻值都很小，则为P沟道。

判定源极S、漏极D：在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异,可识别S极与D极。用交换表笔法测两次电阻，其中电阻值较低(一般为几千欧至十几千欧)的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。

(2) 绝缘栅型(MOS)型场效应管的管脚识别

将万用表拨于R×100档，首先确定栅极。若某脚与其它脚的电阻都是无穷大，证明此脚就是栅极G。交换表笔重测量，S-D之间的电阻值应为几百欧至几千欧，其中阻值较小的那一次，黑表笔接的为D极，红表笔接的是S极。

5、场效应管与晶体三极管的比较

场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。

场效应管是利用多数载流子导电，所以称之为单极型器件；而晶体管是即有多数载流子，也利用少数载流子导电，被称之为双极型器件。

场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。

       6、作用

       场效应管可应用于放大，由于场效应管放大器的输入阻抗很高，因此耦合电容较小，不必使用电解电容器；场效应管可以用作电子开关；场效应管很高的输入阻抗非常适合作阻抗变换，常用于多级放大器的输入级作阻抗变换；场效应管可以用作可变电阻；场效应管可以方便地用作恒流源。
