原创 《从磁能管理到开关电源设计》+认识电感

很幸运能获得这次《从磁能管理到开关电源设计》试读机会。让我能通过这本书更全面的了解电感，了解电感的生产，应用。更全面的了解电感。是的，电感，电阻，电容在电路应用中是基本的三大被动器件。在各领域都有所应用。

电感在开关电路中应用较为常见，是不可或缺的器件，他把电路中的电能转化为磁能阻碍电流的变化。电感的单位是H，它不同于磁珠。磁珠是应用在高频电路中，高频下成电阻产生热降低EMI.而电感式工作在低频中。在电源输入有差分电感，共模电感，等等不同种类。对EMI有各自的效果。

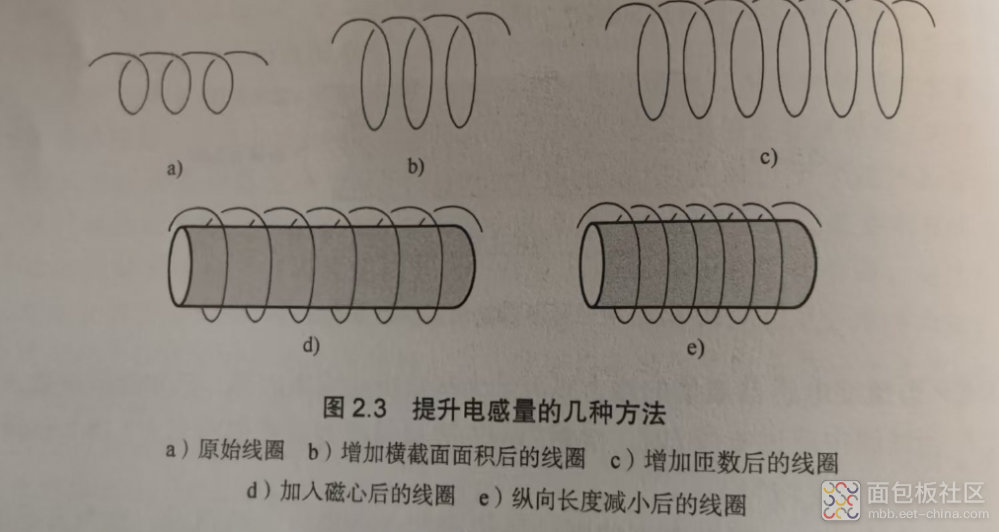

在书中介绍了几种提升电感量的方法如下图：

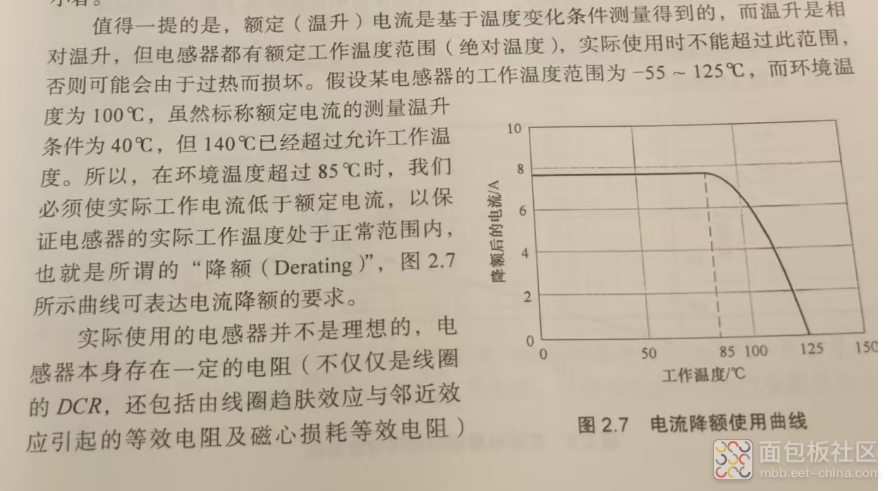

确实电感量越大，电感的封装就越大，还要流过大电流，其散热也是一个问题。然而热量又会影响电感通过的电流能力。过热会导致电感损坏，所以我们需要再某个温度点下进行降额处理。如下图：

电感还有个参数佳作DCR。英文全称为DC Resistance，即直流电阻，可以理解成电感上串联了一个电阻，它会直接引起电感的导通损耗，电感会因为直流电压特性而下降，从而导致纹波增加。尤其是在重载情况下，DCR热损就很明显。所以咱们在选型的时候，对于DCR基本要求都是越小越好，DCR 越小，效率和温升都会越好。

Isat英文全称Saturation Current，它表示电感的饱和电流。简单说，就是管子导通时，电感将能量储存起来；关断时，将电感中储存的能量提供给负载，以维持负载电流的持续。随着电感电流的增加，电感量会衰减，这是由磁芯材料决定的，如果衰减过大，导致电感失效，电感就变成了一根导线，此时称电感饱和了。

我们在进行选型时，要确保Isat大于负载电流。所以，如上的实例还应该包含峰值电流计算。

Imax=Iave+△I/2=1+0.3/2=1.15A

流过电感的峰值电流Isat要大于1.15A，一般建议Isat要比Imax高大约20%-30%，实际选择的Isat要大于1.15*1.25=1.43A。

在选用电感的时候我们应该需用在额定参数的下电感，同时选用带磁屏蔽封装的电感，产生的噪声小， EMC性能也会好一些
