1、集成电路前端设计流程,写出相关的工具。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
答:首先给大家介绍下集成电路前端设计和后端设计的概念。集成电路的前端设计主要是指设计IC过程的逻辑设计、功能仿真,而后端设计则是指设计IC过程中的版图设计、制板流片。前端设计主要负责逻辑实现,通常是使用verilog/VHDL之类语言,进行行为级的描述。而后端设计,主要负责将前端的设计变成真正的schematic&layout,流片,量产。
集成电路前端设计流程可以分为以下几个步骤:(1) 设计说明书;(2) 行为级描述及仿真;(3) RTL级描述及仿真;(4) 前端功能仿真。
硬件语言输入工具有SUMMIT ,VISUALHDL,MENTOR和RENIOR等;图形输入工具有: Composer(cadence),Viewlogic (viewdraw)等;
数字电路仿真工具有:
Verolog: CADENCE、Verolig-XL、SYNOPSYS、VCS、MENTOR、 Modle-sim
VHDL:CADENCE、NC-vhdl、SYNOPSYS、VSS、MENTOR、Modle-sim
模拟电路仿真工具:ANTI HSpice pspice,spectre micro microwave,eesoft
2、名词解释:IRQ、BIOS、USB、VHDL、SDR。
(1) IRQ:中断请求。
(2) BIOS:BIOS是英文"Basic Input Output System"的缩略语,直译过来后中文名称就是"基本输入输出系统"。其实,它是一组固化到计算机内主板上一个ROM芯片上的程序,它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机后自检程序和系统自启动程序。其主要功能是为计算机提供最底层的、最直接的硬件设置和控制。
(3) USB:USB,是英文Universal Serial BUS(通用串行总线)的缩写,而其中文简称为“通串线,是一个外部总线标准,用于规范电脑与外部设备的连接和通讯。
(4) VHDL:VHDL的英文全写是:VHSIC(Very High Speed Integrated Circuit)Hardware Description Language.翻译成中文就是超高速集成电路硬件描述语言。主要用于描述数字系统的结构、行为、功能和接口。
(5) SDR:软件无线电,一种无线电广播通信技术,它基于软件定义的无线通信协议而非通过硬连线实现。换言之,频带、空中接口协议和功能可通过软件下载和更新来升级,而不用完全更换硬件。SDR 针对构建多模式、多频和多功能无线通信设备的问题提供有效而安全的解决方案。
3、用波形表示D触发器的功能。

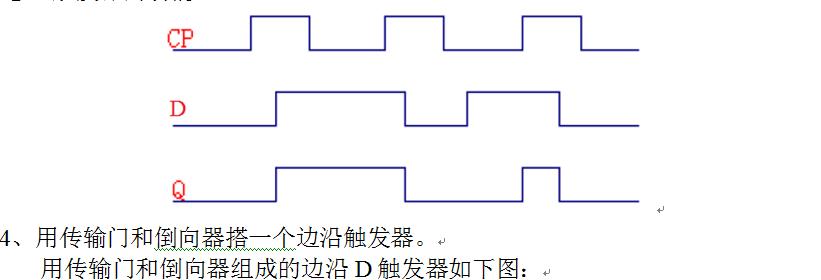

以电平触发为例进行说明,D触发器的功能描述如下:当时钟信号为低电平时,触发器不工作,处于维持状态。当时钟信号为高电平时,D触发器的功能为:若D=0,则触发器次态为0;若D=1,则触发器次态为1。下图以波形形式来描述D触发器的功能:
5、画状态机,接受1、2、5分钱的卖报机,每份报纸5分钱。
答:取投币信号为输入逻辑变量,投入一枚5分硬币是用A=1表示,未投入时用A=0表示;投入一枚2分硬币是用B=1表示,未投入时用B=0表示;投入一枚1分硬币是用C=1表示,未投入时用C=0表示。由于每次最多只能投入一枚硬币,因此除了ABC=000、ABC=001、 ABC=010 和ABC=100四种状态为合法状态,其它四种状态为非法状态。假设投入3个2分硬币或者投入4个1分硬币和1个2分硬币后,卖报机在给出报纸的同时会找会1个1分硬币。这是输出变量有两个,分别用Y和Z表示。给出报纸时Y=1,不给时Y=0;找回1个1分硬币时Z=1,不找时Z=0。同时假定未投币时卖报机的初始状态为S0,从开始到当前时刻共投入的硬币面值为1分记为S1,为2分时记为S2,为3分记为S3,为4分时记为S4。

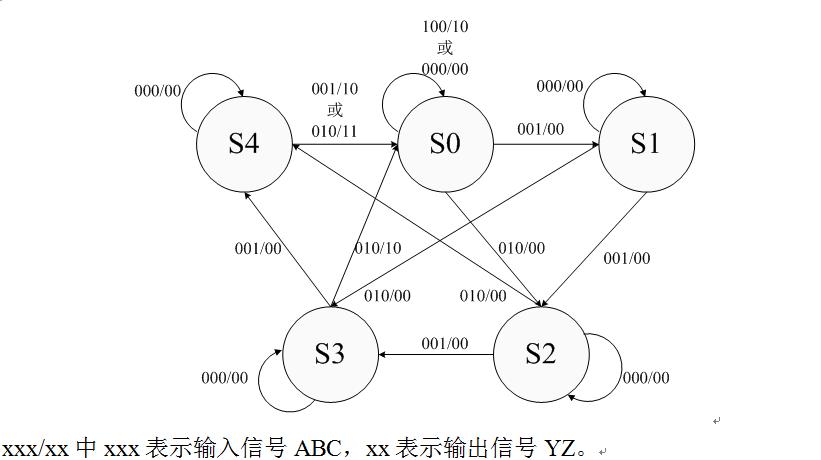

由上面的分析可以画出该状态机的状态转换表,如下表所示(方便起见,这里给出输入变量为非法状态时的转换表):
