原创 [视频]联发科MTK面向物联网及可穿戴应用发布MT2502 Aster SoC及Linkit开发平台

2014-10-14 00:12 5862 7 7 分类: MCU/ 嵌入式

做智能手表的,个人定位器的,别再整MT6260+MT3336了,上MT2502 SoC吧。RAM,FLASH,蓝牙都内置了,套片有MT3332 GPS,MT5931 WIFI。体积小,功耗低。

不服跑个分看看,oops!只能贴参数了:

  • Processor – Mediatek MT2502A (Aster) ARM7 EJ-STM processor @ 260 MHz
  • System Memory – 4 MB
  • Storage – 4MB Flash for firmware + micro SD slot shared with SIM slot for up to 32GB additional storage
  • Wi-Fi – 802.11 b/g/n (MT5931) with external antenna
  • Bluetooth – BR/EDR/BLE(Dual Mode)
  • GPS – Mediatek MT3332 with external antenna
  • GSM/GPRS – 850/900/1800/1900 MHz band, Class 12 GPS with external antenna
  • Multimedia: Audio (list formats), video (list formats), camera (list formats/resolutions)
  • Interfaces: External ports for LCD, camera, I2C, SPI, UART, GPIO, and more
  • Power: PMU and charger functions, low power mode with sensor hub function

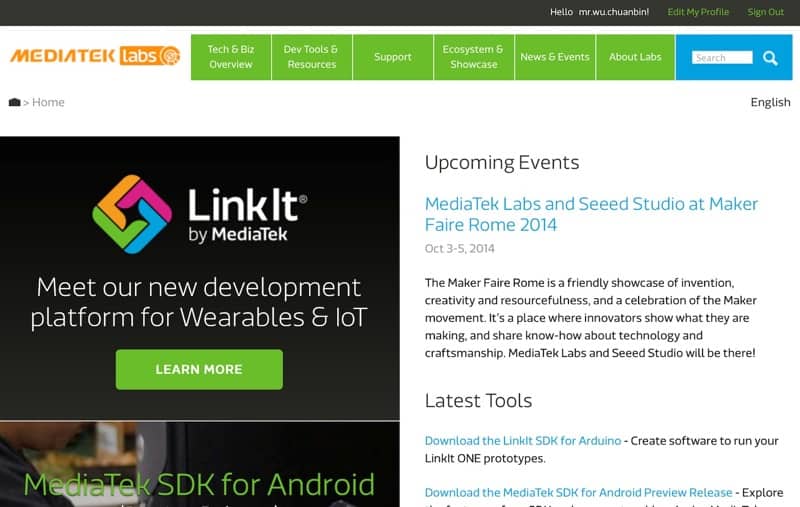

想玩玩?可以到这里注册:
http://labs.mediatek.com/site/global/home/p_home.gsp

[视频]联发科MTK面向物联网及可穿戴应用发布MT2502 Aster SoC及Linkit开发平台-1

注册的开发者可以下载HDK及SDK,原理图,PCB开放下载。

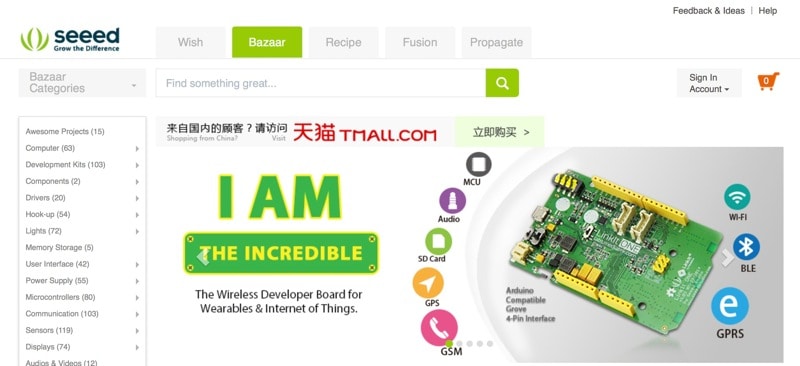

开放购买

深圳矽递科技

http://www.seeedstudio.com.cn

[视频]联发科MTK面向物联网及可穿戴应用发布MT2502 Aster SoC及Linkit开发平台-2

矽递的天猫

http://xidikaiyuanshuma.tmall.com

演示视频

原创文章,转载请注明: 转载自 http://www.mr-wu.cn/ 吴川斌的博客

本文链接地址: [视频]联发科MTK面向物联网及可穿戴应用发布MT2502 Aster SoC及Linkit开发平台 http://www.mr-wu.cn/mediatek-mt2502-aster-soc-and-linkit-platform-for-wearables-video/
